Rigol DS1000Z Serie Digital-/Mixed-Signal-Oszilloskope bis 100MHz
Promotion bis 31.12.2024: Reduzierter Preis (im Vergleich zum Listenpreis) für Modelle DS1054Z und DS1104Z-Plus!
Vorteile der Rigol DS1000Z preiswerte UltraVision-Oszilloskope/MSO mit 1 GS/s
- Preiswerte 4-Kanal Oszilloskope bis 50, 70, 100 MHz. Speichertiefe 24 Mpts.
- Logik-Analyse/Mixed-Signal-Oszilloskop upgradebar (Modelle "+").
- Version -S mit integrierter 2-Kanal 25 MHz Signalquelle.

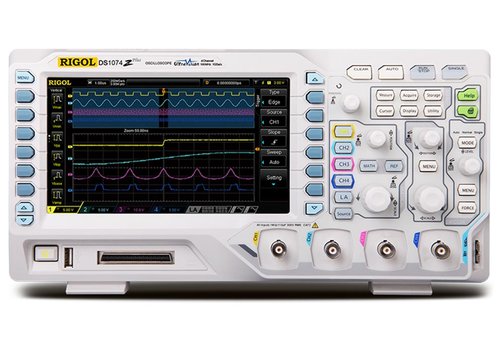

Rigol DS1000Z Serie Digital-/Mixed-Signal-Oszilloskope bis 100 MHz

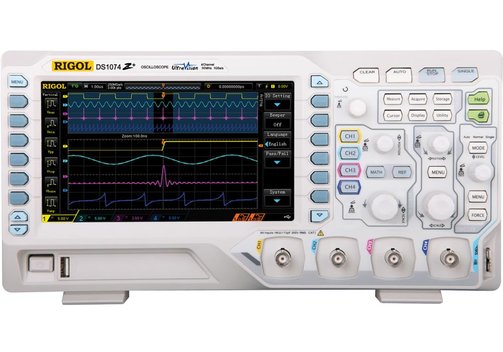

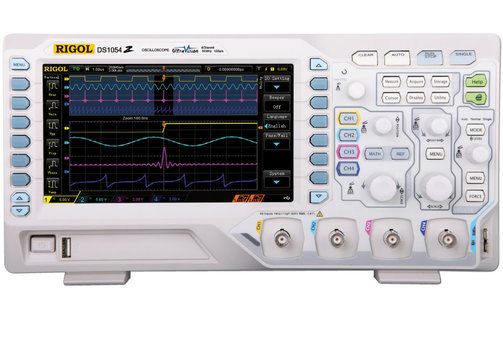

Modelle Rigol DS1054Z, DS1074Z, DS1104Z
Die 4-Kanal Rigol DS1000Z Serie mit einer Bandbreite bis 50, 70 oder 100 MHz bietet erstmalig die UltraVision-Technologie in diesem unteren Preissegment. UltraVision, das bedeutet die leistungsstarke Kombination aus tiefem Speicher, hoher Waveform-Capture-Rate, Echtzeit-Waveform-Record und Replay sowie eine Anzeige mit Multi-Level Intensitäts-Abstufung. Also absolute Profi-Technik zum Preis eines "Hobby-Gerätes"!
- 4 Analog-Kanäle:
- Bandbreite bis 50, 70 oder 100 MHz.
- Max. Sample-Rate bis 1 GS/s.
- Innovative UltraVision-Technologie:
Tiefer Speicher,
hohe Waveform-Capture-Rate,
optional Echtzeit-Waveform-Record bis 60.000 Frames,
Display mit Multi-Level Helligkeits-Abstufung (256 Stufen). - 24 Mpts Speichertiefe serienmäßig.
- Waveform Capture Rate bis 30.000 Waveform pro Sekunde.
- Serielle Bus-Triggerung und Bus-Decoding (RS232, I2C, SPI) inkl.
- Optionspaket DS1KZ (SA-DS1000Z, MEM-DS1000Z, REC-DS1000Z, AT-DS1000Z) jetzt permanent ab Werk installiert beim Kauf eines Neugerätes!

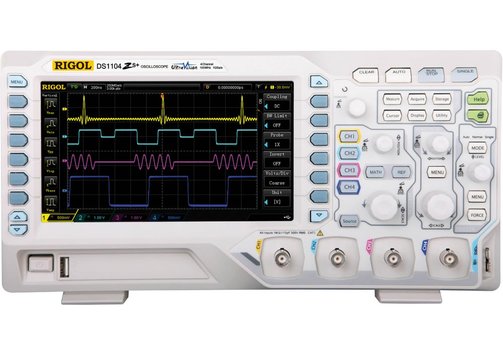

- Modelle "-S": Eingebauter 2-Kanal 25 MHz Signal-Generator: 200 MS/s Sample-Rate, 14 bit Auflösung, Standard-Wellenformen Sinus, Rechteck, Puls, Dreieck, Rauschen, DC, Arbiträr: Sinc, exp. Anstieg/Abfall, ECG, Gauss, Lorentz Haversinus.

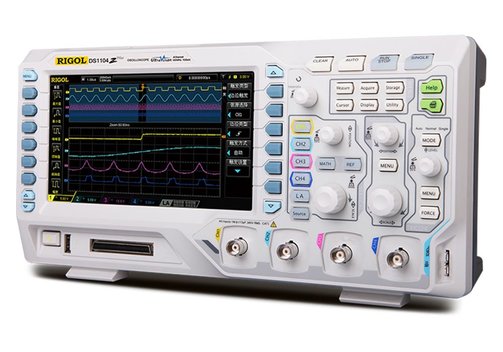

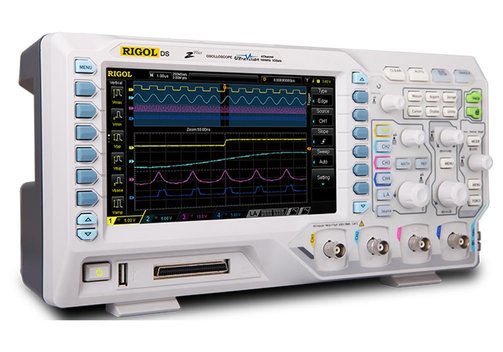

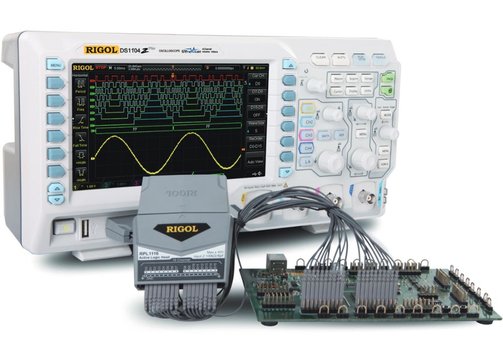

- Modelle "PLUS/+": MSO-Ready, d. h. upgradebar auf Mixed-Signal-Version. Hierzu benötigen Sie lediglich die optionalen Logic-Probes RPL1116.

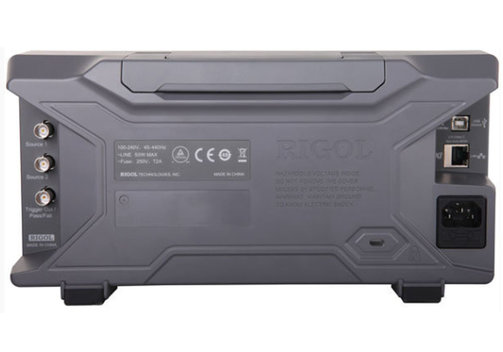

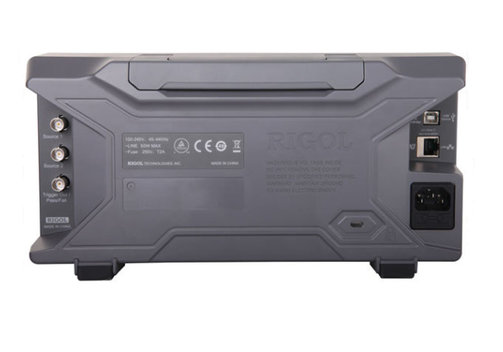

- Schnittstellen: USB (Host und Device), LAN (LXI-C), optional GPIB.
- Gut ablesbares WVGA TFT-Farb-Display.
- Ideal auch im mobilen Einsatz.
Modell-Übersicht
| Modell | DS1054Z | DS1074Z+ | DS1074Z-S+ | DS1104Z+ | DS1104Z-S+ |
| Analog-Kanäle | 4 | ||||
| Bandbreite | 50 MHz | 70 MHz | 100 MHz | ||
| Sample-Rate | 1 GS/s (1 Kanal), 500 MS/s (2 Kanäle), 250MS/s (Voll-Kanal) | ||||
| Signal-Aktualisierungsrate | 30.000 Wfms/s; bis zu 60.000 Frames Hardware-Echtzeit-Waveform-Recording und Replay | ||||
| Speichertiefe | 24 Mpts | ||||
| UltraVision | ✓ | ||||
| Logik-Analyse (Mixed-Signal) | - | MSO-ready: Mit Zusatz-Kit upgradebar auf Mixed-Signal-Version mit 16 Digital-/Logik-Kanälen | |||
| Signal-Generator | - | - | 1-Kanal, 15 MHz, 200 MS/s, 14 bit; Standard- und Arbiträr-Signale | - | 1-Kanal, 15 MHz, 200 MS/s, 14 bit; Standard- und Arbiträr-Signale |
| Display | 17,8 cm/7" WVGA TFT LCD | ||||
| Schnittstellen | USB Host & Device, Ethernet/LAN/LXI | ||||
Lieferumfang: Rigol DS 1054Z, 1074Z+ (S) oder 1104Z+ (S), Netzkabel, USB-Kabel, 4 passive Tastköpfe (PVP2150), Schnellstart-Gebrauchsanleitung,
Software/Handbuch per Download.
Software: UltraSigma Software für Windows und IVI-Treiber.
Angaben zur Produktsicherheit:
Hersteller:
RIGOL Technologies CO., LTD., No.8 Ke Ling Road, Suzhou New District 21516/CHN
www.rigol.com
(EU-Niederlassung Deutschland)
