Rigol DP2000-Serie programmierbare lineare DC-Stromversorgungen
Beschreibung
Zubehör
Dateien/Downloads
Vorteile der DP2031 3-Kanal Netzgeräte bis 222 W
- 3 isolierten unabhängige Kanäle bis max. 32 V/3 A; max. 222 W gesamt.
- Hervorragende Werte für Genauigkeit, Restwelligkeit, Geschwindigkeit etc.
- Touchscreen und Schnittstellen LAN, USB, RS232, Digital-I/O, optional GPIB.
Rigol DP2000-Serie programmierbare lineare DC-Stromversorgungen

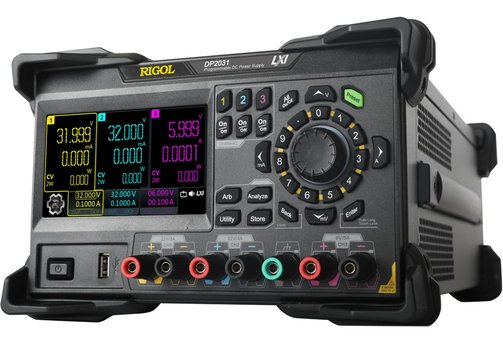

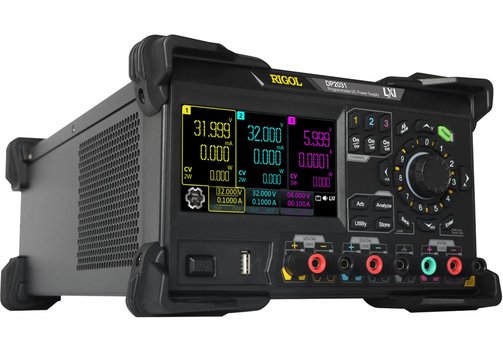

Die Rigol DP2031 ist eine 3-kanaligen, programmierbaren, linearen DC-Stromversorgung aus der DP2000-Serie. Das Gerät bietet die Ausgangsbereiche 32 V/3 A, 32 V/3 A und 6 V/5 A (optional 10 A) sowie hochauflösende Messungen bis 1 µA Strom. Die Gesamtleistung beträgt max. 222 W. Die Stromversorgung verfügt über einen Touchscreen, die Möglichkeit einer internen Seriell-/Parallel-Schaltung von Kanal 1 und 2, Schutzfunktionen (OVP, OCP, OTP) sowie eine exzellente Restwelligkeit (Ripple and Noise) von nur <350 µVeff/2 mVSS.
- Programmierbare lineare DC-Stromversorgung.
- 3 isolierten unabhängige Kanäle bis 32 V/3 A, 32 V/3 A, 6 V/53 A (oder optional 10 A: Kanal 3 hat zwei Bereiche 6 V/5 A und optional 6 V/10 A. Wenn das Gerät umschaltet auf 6 V/10 A, schalten beide Kanäle 1 und 2 um auf 32 V/2 A).
- Interne Kanal-Seriell-Parallel-Schaltung von Kanal 1 und 2.
- Hohe Messauflösung 1 µA (Low-Range Strom).
- Kommando-Verarbeitungszeit <10 ms.
- Geringe Restwelligkeit und Rauschen <350 mVeff/2 mVSS.
- Minimale Verweilzeit im Arbiträr-Editor 1 ms. Max. 512 Arbiträr-Punkte und diverse fest integrierte Basis-Signalformen.
- Schutz vor Überspannung (OVP), Überstrom (OCP), Übertemperatur (OTP).

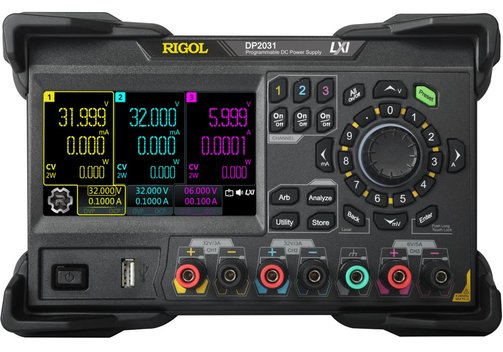

- 4,3"/10,8 cm Farb-LCD Touchscreen.
- Schnittstellen: LAN/Ethernet, USB, Digital-I/O, RS232, optional GPIB (GPIB und RS232 teilen sich einen Port, die Option GPIB kann daher nur statt RS232 installiert werden).
Modell-Überblick
| Modell | Rigol DP2031 | ||
| Kanäle | 3 | ||
| DC Ausgabe | Bereich 1: Kanal 1: 0...32 V/0...3 A; Kanal 2: 0...32 V/0...3 A; Kanal 3: 0...6 V/0...5 A Bereich 2 (Option): Kanal 1: 0...32 V/0...2 A; Kanal 2: 0...32 V/0...2 A; Kanal 3: 0...6 V/0...10 A | ||
| OVP/OCP | Bereich 1: Kanal 1: 1 mV...35,2 V/1 mA...3,3 A; Kanal 2: 1 mV...35,2 V/1 mA...3,3 A; Kanal 3: 1 mV...6,6 V/1 mA...5,5 A Bereich 2 (Option): Kanal 1: 1 mV...35,2 V/1 mA...2,2 A; Kanal 2: 1 mV...35,2 V/1 mA...2,2 A; Kanal 3: 1 mV...6,6 V/1 mA...11 A | ||
| Interne Kanal-Seriell-Parallel-Schaltung | Seriell-Betrieb Spannung 64 V, Parallel-Betrieb Strom 6 A | ||
| Ausgangs-Ripple and Noise/Restwelligkeit und Rauschen | Normal-Modus, Spannung <350 mVeff/2 mVSS, Strom <2 mAeff | ||
| Minimale Verweilzeit zwischen 2 Arbiträr-Punkte | 10 ms | ||
| Schnittstellen | USB Host und Device, LAN, Digital-I/O, RS232, optional GPIB (GPIB und RS232 teilen sich einen Port, die Option GPIB kann daher nur statt RS232 installiert werden) | ||
| Anzeige | 4,3"/10,8 cm Farb-LCD Touchscreen | ||

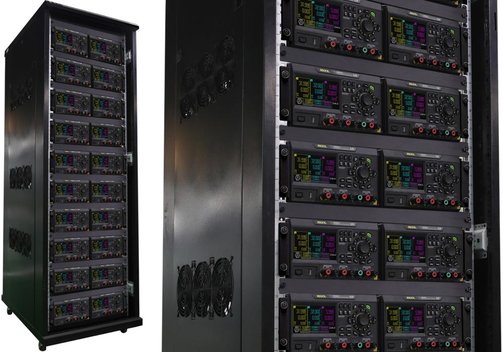

| Abmessungen (mm) | 239 x 157 x 419; 9,95 kg; Rack-Einbausatz: 3 HE, ½-Rack Baugröße | ||
Lieferumfang: Rigol Netzgerät DP 2031, Stromkabel, USB-Kabel, Ersatzsicherung, 2 Paar Anschluss-Leitungen (10 A).
Rigol DP Serie Überblick
| Serie | Rigol DP800 | Rigol DP900 | Rigol DP2000 |
| Anzahl der Kanäle | 1/2/3 | 3 | 3 |
| Kanal-zu-Kanal-Isolierung | Teilweise isoliert | Vollständig isoliert | Vollständig isoliert |
| Automatische Reihen-/Parallelschaltung | - | ✓ (Kanal 1, Kanal 2) | ✓ (Kanal 1, Kanal 2) |
| Anzeige | 3,5"/8,6 cm Bildschirm | 4,3"/10,8 cm Touchscreen | 4,3"/10,8 cm Touchscreen |
| Gesamtleistung | 140 W bis 200 W | 210 W | 222 W |
| Ausgangswelligkeit und Rauschen | <350 µVeff/2 mVSS, <2 mAeff | <350 µVeff/2 mVSS, <2 mAeff | <350 µVeff/2 mVSS, <2 mAeff |
| Programmiergenauigkeit 12 Monate (25°C ±5°C) | Kanal 1, Kanal 2: 0,05% + 20 mV/0,2% + 5 mA; Kanal 3: 0,1% + 5 mV/0,2% + 5 mA (DP832A) | Kanal 1, Kanal 2: 0,05% + 10 mV (Spannungsrücklesung/Programmiergenauigkeit 12 Monate für DP932U: 0,05% + 20 mV)/0,2% + 5 mA; Kanal 3: 0,1% + 5 mV/0,2% + 5 mA | Kanal 1, Kanal 2: 0,03% + 8 mV/0,15% + 5 mA; Kanal 3: 0,04 % + 4 mV/0,15 % + 10 mA |
| Rücklesegenauigkeit 12 Monate (25°C ±5°C) | Kanal 1, Kanal 2: 0,05% + 10 mV/0,15%+5 mA; Kanal 3: 0,1% + 5 mV/0,15% + 5 mA (DP832) | Kanal 1, Kanal 2: 0,05% + 10 mV (Spannungsrücklese-/Programmiergenauigkeit 12 Monate für DP932U: 0,05% + 20 mV)/0,15% + 5 mA; Kanal 3: 0,1% + 5 mV/0,15% + 5 mA | Kanal 1, Kanal 2: 0,05% + 8 mV/0,15% + 5 mA, 0,25% + 28 µA (Strom im unteren Bereich); Kanal 3: 0,08% + 3 mV/0,15% + 10 mA |
| Programmierauflösung | 1 mV/1 mA (DP832) | 1 mV/1 mA | Kanal 1, 2: 1 mV/0,1 mA; Kanal 3: 1 mV/1 mA |
| Rückleseauflösung | 0,1 mV/0,1 mA (DP832A) | 0,1 mV/0,1 mA | 0,1 mV/0,1 mA (Strom im unteren Bereich: 1 µA) |
| Befehlsverarbeitungszeit | 118 ms | 10 ms | 10 ms |
| (Zeit, die benötigt wird, damit sich der Ausgang nach dem Empfang der Befehle APPLy und SOURce entsprechend ändert | |||
| Minimale Verweilzeit | 1000 ms | 100 ms (höchster Pegel) | 1 ms (höchster Pegel) |
| Schnittstelle | USB/LAN/RS232/digital-I/O; optional USB-GPIB | USB/LAN/digital-I/O | USB/LAN/RS232/digital-I/O; optional GPIB (kann anstelle der RS232-Schnittstelle installiert werden; RS232 und GPIB können nicht gleichzeitig verwendet werden) |

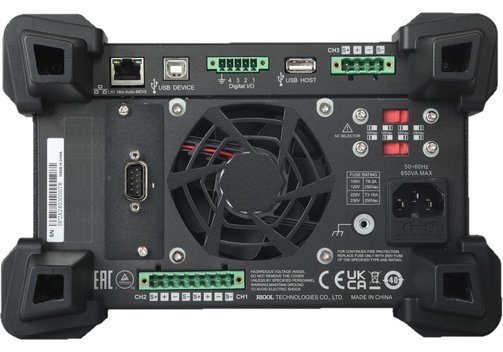

| Rückseitige Ausgangsklemmen | Nur bei DP811 und DP813 verfügbar (für 1 Kanal) | - | Verfügbar (für 3 Kanäle) |
| Abmessungen (mm) | 239 x 157 x 418; 9,75 kg bis 10,5 kg | 239 x 157 x 419; 9,15 kg | 239 x 157 x 419; 9,95 kg |
