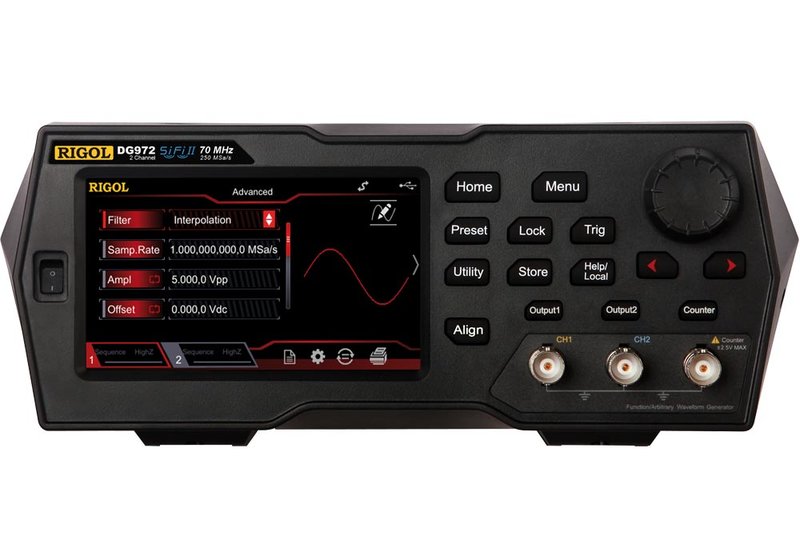

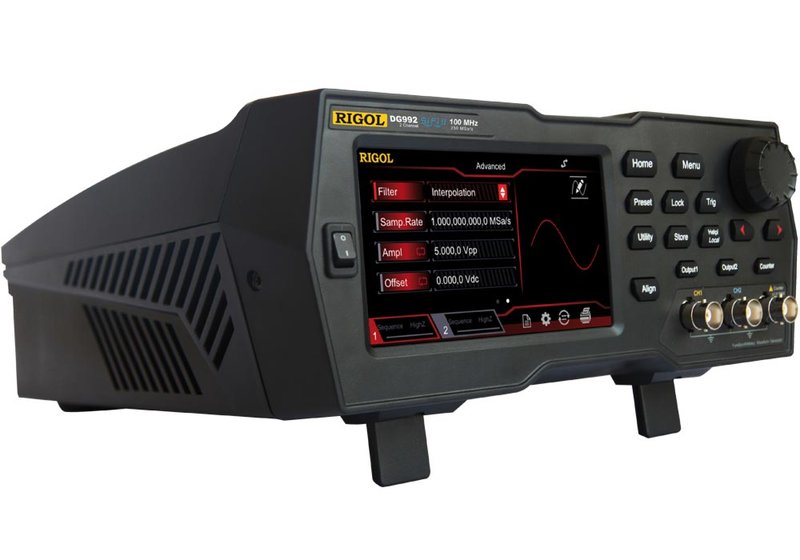

Rigol DG900 ARB-Signal-Generatoren bis 100 MHz, Touch-Screen, SiFi II
Vorteile der Rigol DG952, DG972, DG992 Arbiträr-Signal-Generatoren bis 100 MHz
- Punkt-für-Punkt Arb.-Signale mit SiFi II-Technik: Hohe Genauigkeit, geringe Verzerrung, geringer Jitter.
- 2 unabhängige Kanäle bis 50, 70 oder 100 MHz (Sinus).
- Großes, klares Display mit Touch-Bedienung. Lüfterlos und "flüsterleise".
Rigol DG900 ARB-Signal-Generatoren bis 100 MHz, Touch-Screen, SiFi II
Die Arbiträr-Signal-Generatoren der Rigol DG900 Serie bieten dank ihrer einzigartigen SiFi II-Technik eine hohe Signal-Integrität, sehr geringe Verzerrung und sehr geringen Jitter für die Erzeugung von Arbiträr-Signalen. SiFi II arbeitet dabei nicht mit dem herkömmlichen DDS-Verfahren (Direct Digital Synthesis), sondern erzeugt die Signale Punkt für Punkt. Die DG900-Modelle erreichen maximale Frequenzen (Sinus) von 50, 70 oder 100 MHz. Die Geräte bieten umfangreiche Modulations-Möglichkeiten, Arbiträr-Waveform-Sequencing und einen zusätzlichen Frequenz-Zähler. Die Bedienung der Generatoren ist einfach und bequem dank übersichtlichem Frontpanel mit großem, klarem Touch-Screen. Wichtig für den Einsatz auf dem Labortisch: Das Design der DG900-Serie wurde für eine optimale Wärmeableitung ohne Lüfter konzipiert. Daher sind die Geräte "flüsterleise".
- Einzigartige SiFi II-Technik (Signal Fidelity II) erzeugt Arbiträr-Signale Punkt für Punkt mit hoher Genauigkeit, geringer Verzerrung und geringem Jitter (200 ps) für alle Signalformen (inkl. Sinus, Puls etc.).
- 2 unabhängige Kanäle.
- Max. Frequenz (Sinus) bis 50, 70 oder 100 MHz.
- 16 Mpts Arb.-Speicher pro Kanal.
- Hohe Frequenz-Stabilität: ±1 ppm; geringes Phasen-Rauschen: -105 dBc/Hz.
- Standard- (Sinus, Rechteck/Puls, Rampe, Rauschen, DC) und 160 fest integrierte Arbiträr-Signal (darunter Sinc, exp. Ansteig/Abfall, ECG, Gauss, Haver-Sinus, Lorentz).
- RS232-, PRBS- und Dual-Tone-Ausgabe.
- Sample-Rate bis 250 MS/s, vertikale Auflösung 16 bit.
- Arbiträr-Waveform-Sequence Editier-Funktion; auch über PC-Software generierbar.
- Umfangreiche analoge und digitale Modulations-Möglichkeiten: AM, FM, PM, ASK, FSK, PSK und PWM.
- Kanal-Tracking-Funktion für gleichzeitiges Einstellen der Parameter und Update beider Kanäle.
- Harmonic-Generator (bis 8-te Ordnung).
- 7 Digits/s Zähler, 240 MHz Bandbreite.
- USB Host&Device Interface; optional USB-zu-GPIB oder Ethernet/LAN.
- Großer, gut ablesbarer TFT Farb-Touch-Screen.
- "Flüsterleise" weil lüfterlos.
Modell-Übersicht
| Modell | DG952 | DG972 | DG992 |
| Kanäle | 2 | 2 | 2 |
| Max. Frequenz (Sinus) | 50 MHz | 70 MHz | 100 MHz |
| Sample-Rate | 250 MS/s | 250 MS/s | 250 MS/s |
| Auflösung | 16 bit | 16 bit | 16 bit |
| Max. Amplitude | 10 VSS | 10 VSS | 10 VSS |
| Signalformen | Sinus, Rechteck/Puls, Rampe, Rauschen, DC; Dual-Tone, PRBS, RS232 (9.600 bis 230.400 Bd); Harmonische (bis 8te Ordung); Arbiträr (darunter 160 feste: Sinc, exp. Ansteig/Abfall, ECG, Gauss, Haver-Sinus, Lorentz etc.) | ||
| Arbiträr | 1 µHz...15 MHz; 16 Mpts | 1 µHz...20 MHz; 16 Mpts | 1 µHz...20 MHz; 16 Mpts |
| Modulationen | AM, FM, PM, ASK, FSK, PSK, PWM; Burst, Sweep | ||
| Zusatzfunktionen | Arbiträr-Waveform-Sequencing (2 kS/s...60 MS/s); Frequenz-Zähler 1 µHz...240 MHz | ||
| Display | 4,3" (ca. 10,9 cm) TFT LCD Touch-Screen | ||

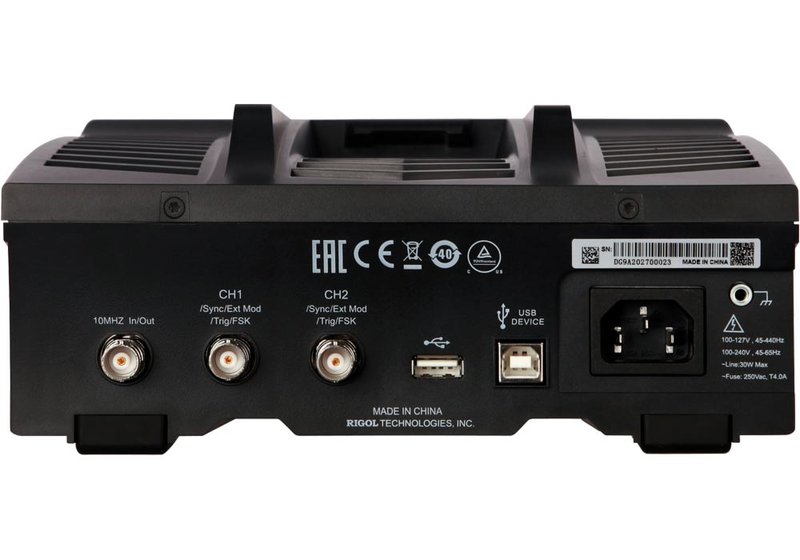

| Interfaces | USB Host & Device, optional Adapter auf GPIB oder Ethernet/LAN | ||
| Größe (mm) | 238 x 97 x 267; ca. 1,75 kg | ||
Lieferumfang: DG 952, 972 oder 992, Netzkabel, BNC-Kabel CB-BNC-BNC-MM-100, gedruckter Quick Guide.
