Rigol DG800 ARB-Signal-Generatoren bis 35MHz, Touch-Screen, SiFi II
Vorteile der Rigol DG800-Serie vielseitige, preiswerte Funktionsgeneratoren/Arbiträr-Generatoren
- SiFi II-Technik: Punkt-für-Punkt Arb.-Signale mit hoher Genauigkeit, geringer Verzerrung, geringem Jitter.
- 1 oder 2 unabhängige Kanäle bis 10, 25 oder 35 MHz (Sinus).
- Großes, klares Display mit Touch-Bedienung. Lüfterlos und "flüsterleise".
Rigol DG800 ARB-Signal-Generatoren bis 35 MHz, Touch-Screen, SiFi II

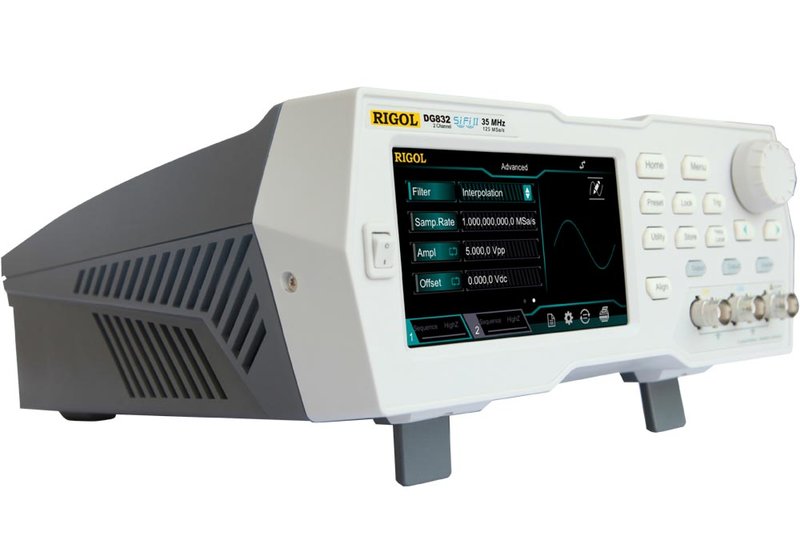

Models Rigol DG811, DG812, DG821, DG822, DG831, DG832
Die Rigol DG800 Serie umfasst Arbiträr-Signal-Generatoren mit einzigartiger SiFi II-Technik. Diese erzeugt Arbiträr-Signale mit hoher Signal-Integrität, sehr geringen Verzerrungen und sehr geringem Jitter. Die SiFi II-Technologie erzeugt dazu die Signale Punkt für Punkt und arbeitet hingegen nicht mit der herkömmlichen DDS-Methode (Direct Digital Synthesis). Die DG800-Modelle erreichen maximale Frequenzen (Sinus) von 10, 25 oder 35 MHz. Neben umfangreichen Modulations-Möglichkeiten bieten die Geräte Arbiträr-Waveform-Sequencing und einen zusätzlichen Frequenz-Zähler. Dank übersichtlichem Frontpanel mit großem, klarem Touch-Screen bedienen und erlernen Sie die Geräte im Handumdrehen. Dank einem durchdachten Design mit optimaler Wärmeableitung ohne Lüfter sind die Generatoren"flüsterleise" - ideal für den Einsatz auf dem Labortisch.
- Einzigartige SiFi II-Technik (Signal Fidelity II) erzeugt Arbiträr-Signale Punkt für Punkt mit hoher Genauigkeit, geringer Verzerrung und geringem Jitter (200 ps) für alle Signalformen (inkl. Sinus, Puls etc.).
- 1 oder 2 unabhängige Kanäle.
- Max. Frequenz (Sinus) bis 10, 25 oder 35 MHz.
- 2 Mpts Arb.-Speicher pro Kanal, erweiterbar auf 8 Mpts.
- Hohe Frequenz-Stabilität: ±1 ppm; geringes Phasen-Rauschen: -105 dBc/Hz.
- Standard- (Sinus, Rechteck/Puls, Rampe, Rauschen, DC) und 160 fest integrierte Arbiträr-Signal (darunter Sinc, exp. Ansteig/Abfall, ECG, Gauss, Haver-Sinus, Lorentz).
- RS232-, PRBS- und Dual-Tone-Ausgabe.
- Sample-Rate bis 125 MS/s, vertikale Auflösung 16 bit.
- Arbiträr-Waveform-Sequence Editier-Funktion; auch über PC-Software generierbar.
- Umfangreiche analoge und digitale Modulations-Möglichkeiten: AM, FM, PM, ASK, FSK, PSK und PWM.
- Kanal-Tracking-Funktion für gleichzeitiges Einstellen der Parameter und Update beider Kanäle.
- Harmonic-Generator (bis 8-te Ordnung).
- 7 Digits/s Zähler, 240 MHz Bandbreite.

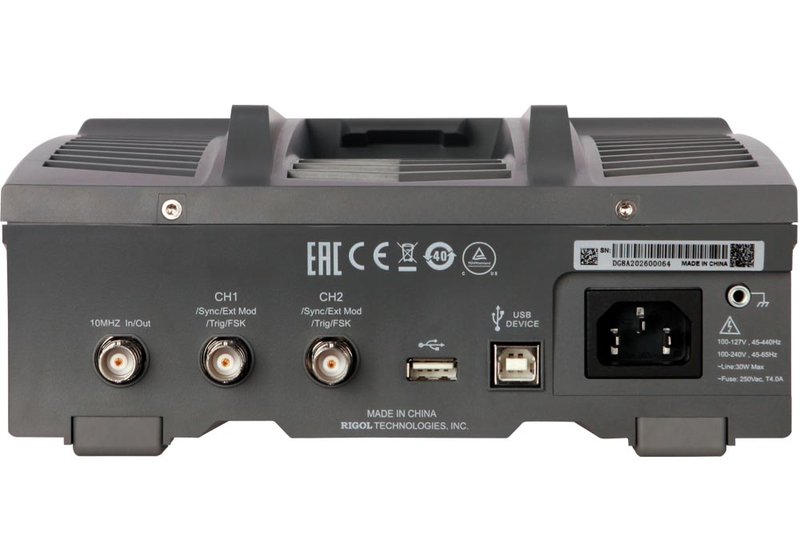

- USB Host&Device Interface; optional USB-zu-GPIB oder Ethernet/LAN.

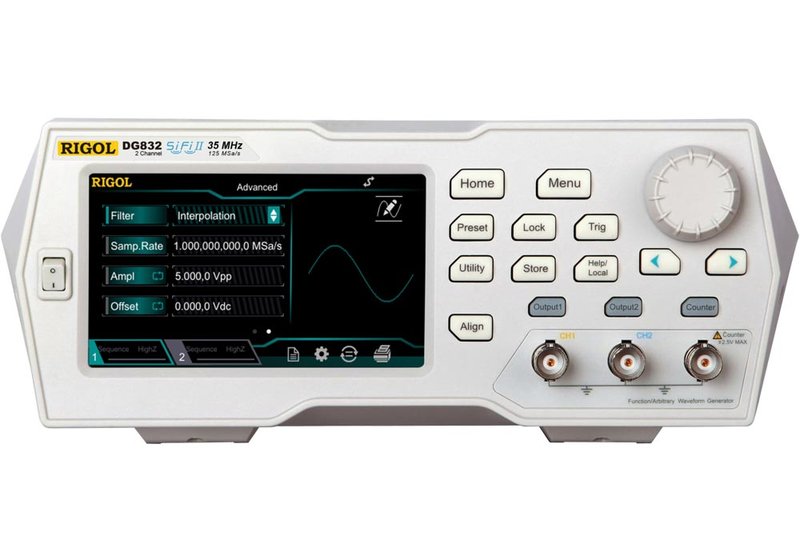

- Großer, gut ablesbarer TFT Farb-Touch-Screen.

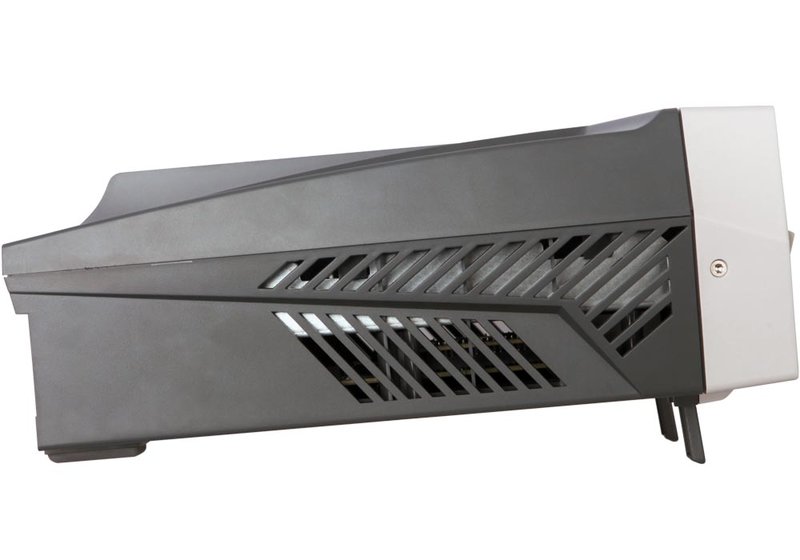

- "Flüsterleise" weil lüfterlos.
Modell-Übersicht
| Modell | DG811 | DG812 | DG821 | DG822 | DG831 | DG832 |
| Kanäle | 1 | 2 | 1 | 2 | 1 | 2 |
| Max. Frequenz (Sinus) | 10 MHz | 25 MHz | 35 MHz | |||
| Sample-Rate | 125 MS/s | 125 MS/s | 125 MS/s | |||
| Auflösung | 16 bit | 16 bit | 16 bit | |||
| Max. Amplitude | 10 VSS | 10 VSS | 10 VSS | |||
| Signalformen | Sinus, Rechteck/Puls, Rampe, Rauschen, DC; Dual-Tone, PRBS, RS232 (9.600 bis 230.400 Bd); Harmonische (bis 8te Ordung); Arbiträr (darunter 160 feste: Sinc, exp. Ansteig/Abfall, ECG, Gauss, Haver-Sinus, Lorentz etc.) | |||||
| Arbiträr | 1 µHz...5 MHz; 2 Mpts, optional 8 Mpts | 1 µHz...10 MHz; 2 Mpts, optional 8 Mpts | 1 µHz...10 MHz; 2 Mpts, optional 8 Mpts | |||
| Modulationen | AM, FM, PM, ASK, FSK, PSK, PWM; Burst, Sweep | |||||
| Zusatzfunktionen | Arbiträr-Waveform-Sequencing (2 kS/s...60 MS/s); Frequenz-Zähler 1 µHz...240 MHz | |||||
| Display | 4,3" (ca. 10,9 cm) TFT LCD Touch-Screen | |||||
| Interfaces | USB Host & Device, optional Adapter auf GPIB oder Ethernet/LAN | |||||
| Größe (mm) | 238 x 97 x 267; ca. 1,75 kg | |||||
Lieferumfang: DG 811, 812, 821, 822, 831 oder 832, Netzkabel, ab DG821: BNC-Kabel CB-BNC-BNC-MM-100, gedruckter Quick Guide.
Angaben zur Produktsicherheit:
Hersteller:
RIGOL Technologies CO., LTD., No.8 Ke Ling Road, Suzhou New District 21516/CHN
www.rigol.com
(EU-Niederlassung Deutschland)
