B+K Precision DAQ309 Hochspannungs- und Strommultiplexer für DAQ3120
Beschreibung
Zubehör
Dateien/Downloads

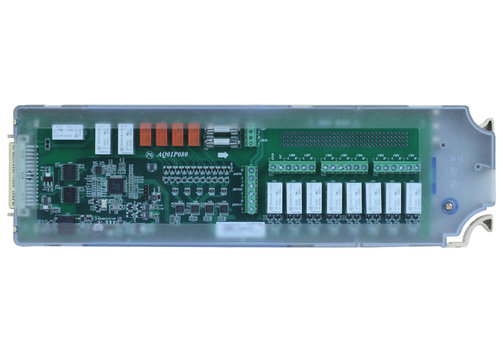

DM309 Hochspannungs- und Strommultiplexer für DAQ3120
- Abtastgeschwindigkeit bis 60 Kanäle pro Sekunde.
- 600 VDC oder 400 Veff maximaler Eingang.
- 2-Draht- und 4-Draht-Messungen.
- 2 zusätzliche Kanäle für Strommessungen bis je 2 A.
Model-Übersicht
| Modell | DM300 | DM301 | DM303 | DM304 | DM309 |
| Anzahl Kanäle | 20 | 20 + 2 Strom | 40 single-ended | 32 Kreuzpunkte | 8 + 2 Strom |
| Switching | 2-Draht Solid-State/Halbeleiter-Relais | 2-Draht Armatur-Relais | 1-Draht Armatur-Relais | 2-Draht Armatur-Relais | 2-Draht Armatur-Relais |
| Geschwindigkeit | 450 Kanäle/s | 80 Kanäle/s | 80 Kanäle/s | - | 60 Kanäle/s |
| Max. Spannung | 120 V | 300 V | 300 V | 300 V | 600 VDC/400 Veff |
| Max. Strom | - | 1 A | - | - | 2 A |
| Bandbreite | 10 MHz | 10 MHz | 10 MHz | 10 MHz | 10 MHz |
| Thermaler Offset | <4 µV | <4 µV | <1 µV | <1 µV | <4 µV |
| Messfunktionen | |||||
| AC/DC-Spannung | ✓ | ✓ | ✓ | - | ✓ |
| AC/DC-Strom | - | ✓ | - | - | ✓ |
| Frequenz/Periode | ✓ | ✓ | ✓ | - | ✓ |
| Widerstand | 2-Draht/4-Draht | ✓ | ✓ | - | ✓ |
| Thermoelement | ✓ | ✓ | - | - | ✓ |
| RTD | - | ✓ | 2-Draht | - | ✓ |
| Thermistor | - | ✓ | ✓ | - | ✓ |
| Kapazität | - | ✓ | ✓ | - | ✓ |
Angaben zur Produktsicherheit:
Hersteller:
B+K Precision, 22820 Savi Ranch Pkwy, Yorba Linda, CA 92887/USA
www.bkprecision.com
(mit EU-Niederlassung Frankreich)
