Copper Mountain OTA-Antennenprüfsystem
Vorteile des CMT OTA-Prüfsystems mit Kammer, VNA und Extender
- Geringerer Platzbedarf für reflexionsfreie Antennenprüfungen.
- Messung bis 235 cm im Fernfeld.
- Komplettes System mit Kammer, VNA und Extender.

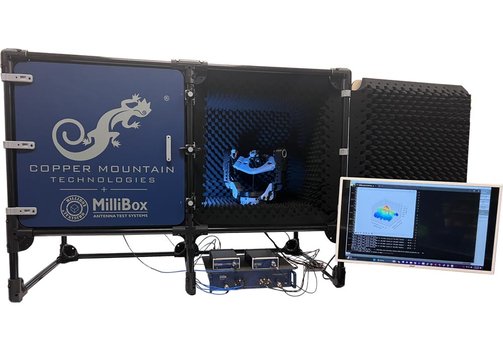

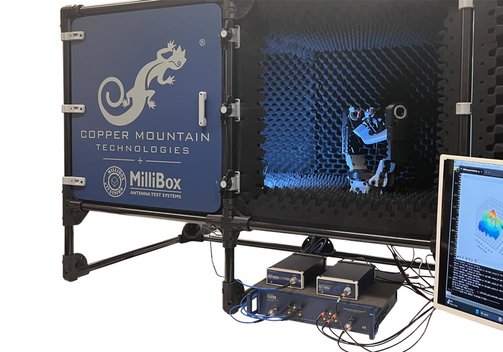

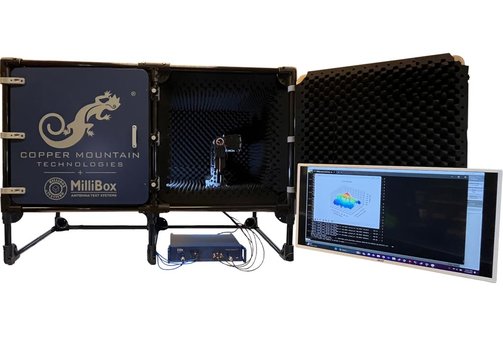

Copper Mountain OTA-Antennenprüfsystem
Das Copper Mountain OTA-Testystem ist eine kostengünstige, platzsparende Lösung, die sich ideal für Antennen-Testanwendungen in den Bereichen 5G, Automobilradar, Luft- und Raumfahrt, Satellitenkommunikation und ähnlichen Branchen eignet. Das Gesamtpaket ist für Fernfeld- und Sub-THz-Antennenmessungen über 18 GHz ausgelegt. Das Over-the-Air (OTA)-Antennentestsystem bietet eine breite Palette von Konfigurationen, die von den Fernfeldanforderungen des Benutzers, der Antennengröße, dem gewünschten Frequenzbereich und der Antennen-Positionierungsfunktion abhängen.
Kammer und Gimbal

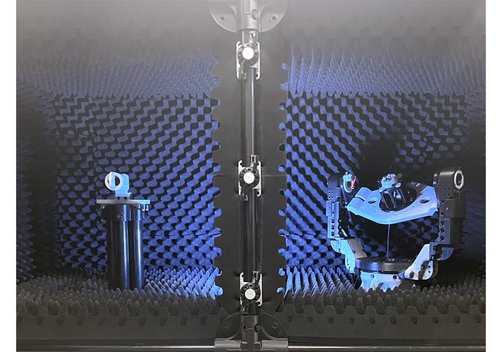

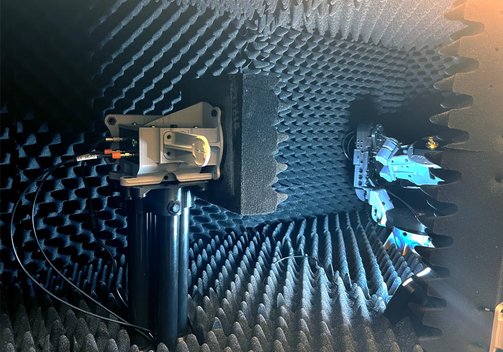

Jedes OTA-Paket enthält eine kompakte reflexionsarme Tischkammer, die für Messungen von 18 GHz bis 54 GHz geeignet ist. Schlüsselfertiges Kammersystem für die Messung von 5G- oder mmWave-Antennen:
- OTA-2S-54 (2 Würfel) = 72 cm.
- OTA-3S-54 (3 Würfel) = 133 cm.
- OTA-4S-54 (4 Würfel) = 193 cm.

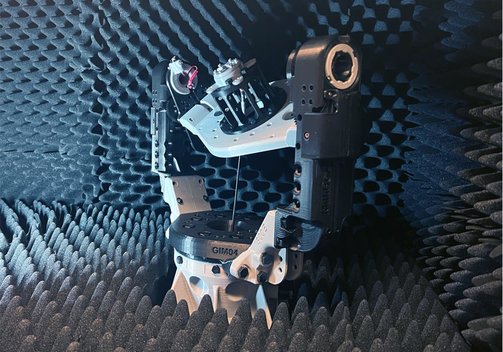

Jedes System umfasst einen 3D-Antennen-Positionierer (Gimbal), eine hochentwickelte, aber intuitive Messsoftware und anderes erforderliches Zubehör, um eine Kammer für Fernfeld-Antennenmessungen vollständig einzurichten.
VNA und Extender
Das Messsystem basiert auf dem Copper Mountain 2-Port 9-GHz ▸Cobalt VNA und umfasst zudem einen Satz von ▸CobaltFx FET1854 Frequenz-Erweiterungsmodulen für 18...54 GHz.
- Koaxiales Band von 18 - 54 GHz.
- Hohlleiterbänder von
- WR-15 (50 - 75 GHz).
- WR-12 (60 - 90 GHz).
- WR-10 (75 - 110 GHz).
- WR-8 (90 - 140 GHz).
- WR-6 (110 - 170 GHz).
- WR-5 (150 - 220 GHz).
Aufgrund der vielfältigen Kombinations- und Konfigurations-Möglichkeiten sprechen Sie bitte mit unseren Experten und fordern Sie ein individuelles Angebot an.
Häufig gestellte Fragen:
Frage: Was ist ein "Gimbal"?
Antwort: Der Begriff Gimbal stammt ursprünglich aus der Filmproduktionen, wird inzwichen aber auch in anderen Zusammenhängen verwendet. Bei einem Gimbal handelt es sich um "eine motorisierte kardanische Aufhängung, welche die Bewegungen eines optischen Gerätes, meist einer Filmkamera, ruckelärmer und flüssiger machen soll." (Wikipedia Eintrag "Gimbal", Stand 3/2024). In der Anwendung des OTA-Testsystems erlaubt es die gesteuerte Ausrichtung der Antenne im Inneren der reflexionsarmen Kammer.
Frage: Warum sollte ich das OTA-Testsystem in Betracht ziehen?
Antwort: Herkömmliche reflexionsarme Kammern sind raumgroß und sehr teuer, da sie für hohe und niedrige Frequenzen stark abgeschirmt sein müssen. Wenn umfangreiche Tests erforderlich sind, können Ingenieure Kammern buchen. Das ist ebenfalls teuer, aufwändig und diktiert den Zeitrahmen für die Prüfungen - vor allem, wenn die Tests nach Verbesserungen oder sogar Re-Design wiederholt werden müssen. Im Vergleich dazu ist die OTA-Lösung von CMT klein und relativ kostengünstig. Es handelt sich um eine schlüsselfertige Lösung mit einer kleineren Kammer, einem VNA, Extendern und einer Software, die die Antennen-Positionierer ansteuert und die Messungen vom VNA erfasst.
