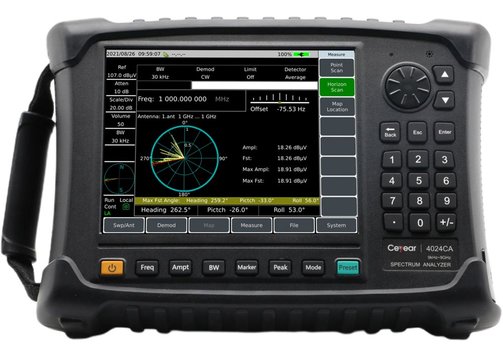

Ceyear-4024CA Handheld-Signal- und Echtzeit-Spektrum-Analysator
Vorteile des Ceyear-4024CA: 5G, 4G/LTE, 3G Testlösung 9 kHz bis 9 GHz
- 5G Handheld-Analysator mit hervorragender Phasenrauschleistung: -115 dBc/Hz bei 1 GHz, 100 kHz Frequenzoffsets.
- 512 MHz IQ-Wellenformerfassung.
- Echtzeitfunktion mit einer Bandbreite von 120 MHz und 5,8 µs POI.
Ceyear-4024CA Signal- und Echtzeit-Spektrum-Analysator
Der Ceyear-4024CA ist ein breitbandiger, tragbarer Echtzeit-Spektrum-Analysator für Tests im Feld. Die maximale Echtzeit-Analysebandbreite erreicht 120 MHz. Das Gerät unterstützt auch 5G NR Demodulationsanalyse, LTE FDD/TDD Demodulationsanalyse, GSM/ EDGE Demodulationsanalyse, Richtungsanalyse und andere Messfunktionsmodi. Darüber hinaus unterstützt es Feldstärkemessung, Kanalleistung, belegte Bandbreite, Nachbarkanalleistung, Audiodemodulation, harmonische Verzerrung, spektrale Emissionsmaske/Störsignalmaske, Indoor/Outdoor Map-Messung. Das Ceyear-4024CA hat einen 8,4"/21,3 cm großen LCD-Bildschirm mit kapazitiver Touch-Bedienung. Der Spektrum-Analysator Ceyear-4024CA kann für die Fehlersuche vor Ort sowie für die Installation und Wartung von Mobilfunk, drahtloser Kommunikation, Radar, Satellitenkommunikation und anderen Geräten, für die Demodulationsanalyse von drahtlosen Kommunikationssignalen, für die Peilung von Störquellen und die Kartenpositionierung sowie für die Analyse von Breitbandmodulationen oder transienten Signaltests verwendet werden.
- Signal- und Spektrum-Analysator, Echtzeit-Spektrum-Analysator, 5G-, 4G/LTE- und 3G-Testlösung.
- Großer Frequenzbereich 9 kHz...9 GHz.
- Vollband-Vorverstärker.
- Niedriger DANL (angezeigter durchschnittlicher Rauschpegel) 163 dBm bei 1 Hz RBW (typisch).
- Ausgezeichnete RF-Spezifikationsleistung:
- Phasenrauschen 115 dBc/Hz bei 100 kHz Frequenzversatz bei 1 GHz Träger.
- Eingangs-TOI-Punkt +13 dBm (typ.).
- Echtzeit-Spektrum-Analysefunktion.

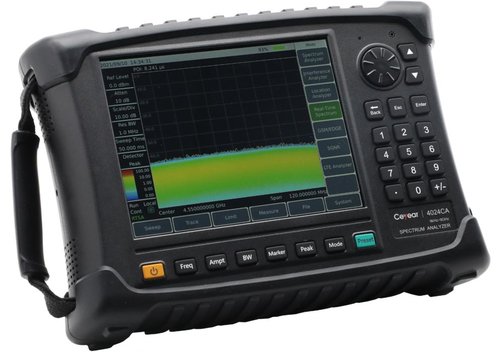

- Unterstützt Persistenzspektrum und Wasserfallanzeigemodus.
- Maximale Echtzeit-Analysebandbreite 120 MHz.
- RTSA mit 5,8 µs POI (Probability of Intercept).
- Auflösungsbandbreite 1 Hz...10 MHz (1/3 Schritt), 20 MHz.
- 512 MHz IQ-Wellenform-Erfassung.
- Verschiedene Messfunktionen: Spektrum-Analysator, Interferenz-Analysator (Spektrogramm, RSSI), RTSA, 5G NR-Demodulation, LTE FDD/TDD-Demodulation, GSM/EDGE-Demodulationsfunktion etc.
- Verschiedene intelligente Messfunktionen: Feldstärkemessung, Kanalleistung, belegte Bandbreite, Nachbarkanal-Leistungsverhältnis, Tune Listen, Carrier to Noise Ratio, Emissionsmaske, Indoor/Outdoor Map-Messung, Unterstützung der GPS/BEIDOUS-Positionierung und Frequenzzähmungs-Kalibrierungsfunktion des Quarzoszillators im Gerät.
- Verschiedene zusätzliche Testschnittstelle: 10-MHz-Referenz-Eingangs-/Ausgangsschnittstelle, GPS-Antennenschnittstelle, Nullspannen-ZF-Ausgangsschnittstelle, Schnittstelle für externen Triggereingang usw.
- Einfache und bequeme Benutzerbedienung: 8,4"/21,3 cm hochauflösendes LCD und große Schriftanzeige, bequeme kapazitive Touchscreen-Bedienung, Kombination von LCD und Touchscreen, verschiedene Anzeigemodi usw.
- Arbeitstemperaturbereich -10...+50°C.
- Stromversorgung über Batterie oder 100...240 VAC.
Modell-Übersicht
| Modell | Beschreibung |
| Ceyear-4024CA | Spektrumanalysator, Frequenzbereich 9 kHz...9 GHz; SSB (1 GHz Träger) ≤-108 dBc/Hz bei 10 kHz; Analyse-Bandbreite 1 Hz...20 MHz; interne wiederaufladbare Batterie |
| Zubehör, Optionen | Beschreibung |
| 4024CA-003 | Benutzerhandbuch in Englisch |
| 4024CA-005 | Programmierhandbuch in Englisch |
| 4024CA-006 | Adapter für Stromquelle |
| 4024CA-007 | Wiederaufladbare Lithium-Ersatzbatterie |
| 4024CA-008 | Lila HSYV, Punkt zu Punkt, 2 m lang |
| 4024CA-009 | Micro-SD-Karte, Klasse 4, 8G Kapazität. |
| 4024CA-010 | GPS-Option, externe GPS-Antenne (BNC), internes GPS-Modul und Software |
| 4024CA-068 | Echtzeit-Analyse |
| 4024CA-069 | 5G NR-Test |
| 4024CA-070 | Time-Gating-Messung; Durchführung von Zeitslot-Signalanalysen |

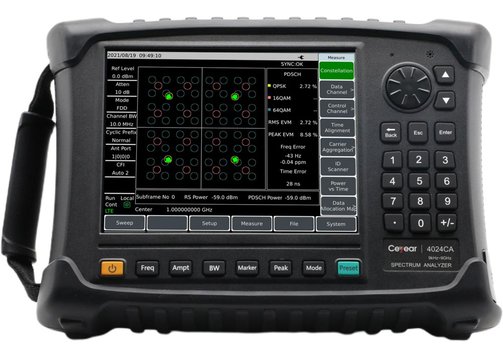

| 4024CA-071 | LTE FDD/TDD-Test |
| 4024CA-072 | 2G GSM/EDGE-Messung; Demodulationsanalyse |
| 4024CA-073 | 120 MHz Analyse-Bandbreite: Die analoge Bandbreite wird auf 120 MHz erweitert, was sich auf den Zero-Span-ZF-Ausgang, die IQ-Datenerfassung und die Echtzeit-Spektrumanalysefunktionen auswirkt |
| 4024CA-016 | Option Interferenzanalysefunktion; bietet Wasserfalldarstellung; RSSI-Messfunktion usw. |
| 4024CA-019 | Option List-Scanning-Funktion; ermöglicht kontinuierliche Scanning-Messungen in mehreren Frequenzbereichen |
| 4024CA-028 | Funktionsrucksack zum Schutz des Geräts im täglichen Einsatz |
| 4024CA-029 | Schulter-/Tragerucksack |
| 4024CA-030 | Transportkoffer für Sicherheitsinstrumente: Hochfester, tragbarer Transportkoffer mit Griff, für den Transport |
| 4024CA-038 | Richtungsanalyse; interne Softwareoption 010, 050 und Richtantenne sind erforderlich |
| 4024CA-041 | Rundstrahlantenne; 700 MHz...2700 MHz für Kommunikationsfrequenzbereich |
| 4024CA-042 | 700 MHz...4 GHz aktive logarithmisch-periodische Richtantenne |
| 4024CA-043 | 700 MHz...6 GHz aktive logarithmisch-periodische Richtantenne |
| 4024CA-044 | 680 MHz...10 GHz gerichtete aktive logarithmisch-periodische Antenne |
| 4024CA-046 | 400 MHz...4 GHz gerichtete aktive logarithmisch-periodische Antenne |
| 4024CA-047 | 400 MHz...6 GHz gerichtete aktive logarithmisch-periodische Antenne |
| 4024CA-048 | 380 MHz...10 GHz gerichtete aktive logarithmisch-periodische Antenne |
| 4024CA-050 | Externer elektronischer USB-Kompass; mit Option -038 zu verwenden |
| 4024CA-051 | 680 MHz...6 GHz tragbare Rundstrahlantenne |
| 4024CA-052 | 300 MHz...8 GHz tragbare Rundstrahlantenne |
| 4024CA-053 | VHF/UHF-Peitschenantenne, ausziehbar 140 MHz/430 MHz |
| 4024CA-054 | Passive logarithmisch-periodische Richtantenne, 700 MHz...4 GHz |
| 4024CA-055 | Passive gerichtete logarithmisch-periodische Antenne, 700 MHz...6 GHz |
| 4024CA-056 | Passive gerichtete logarithmisch-periodische Antenne, 680 MHz...10 GHz |
| 4024CA-060 | N/SMA-JJ HF-Koaxialkabel, 2 m, dual-male, DC...18 GHz |
| 4024CA-061 | N/SMA-JJ HF-Koaxialkabel, 1 m, Doppelstecker, DC...18 GHz |
