Ceyear 3680 Serie Handheld Kabel- und Antennen-Analysator bis 8GHz
Vorteile der Ceyear-3680A/3680B Kabel-/Antennen-Tester im Frequenz-Bereich 1 MHz bis 4 oder 8 GHz
- Handheld Kabel- und Antennen-Analysator mit Frequenz-Bereichen bis 1 MHz...8 GHz.

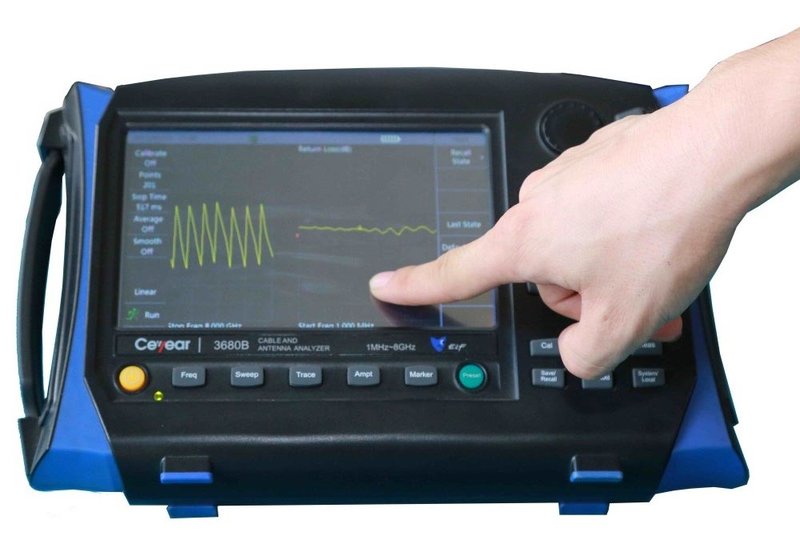

- Einfache Bedienung mit hellem, scharfem LCD Touch-Screen und USB-Interface.
- Sieben Messarten: Rückflussdämpfung, VSWR, Kabelverlust, DTF Rückflussdämpfung, DTF VSWR, Smith-Diagramm, Phasen-Anfangsfrequenz-Fehler.

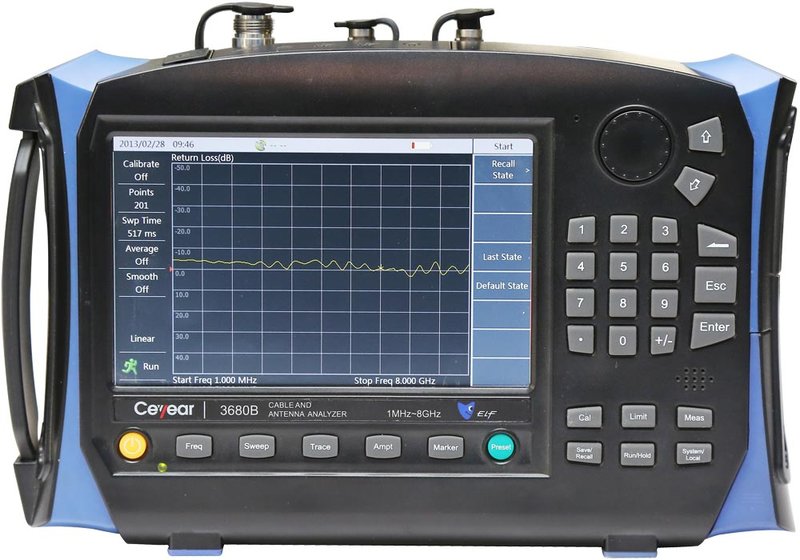

Ceyear 3680 Serie Handheld Kabel- und Antennen-Analysator bis 8 GHz
Zum Messen von VSWR, Rückflussdämpfung, charakteristischer Impedanz und Phase

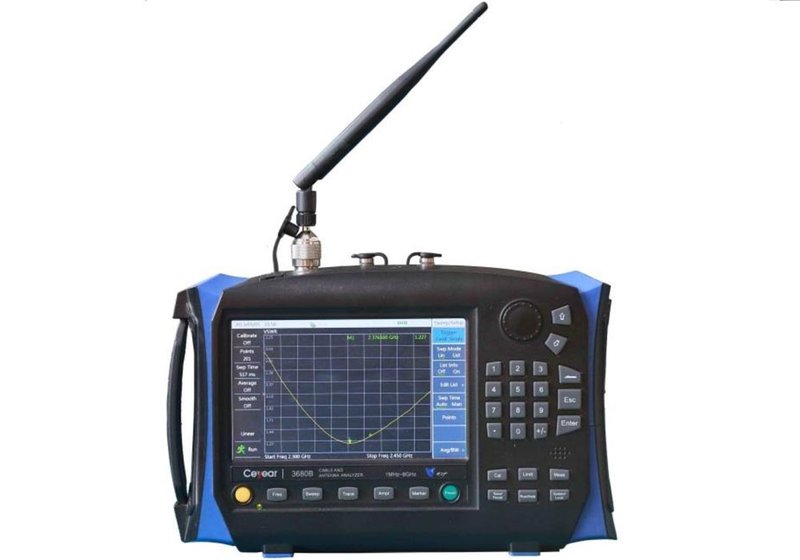

Die portablen, mobilen Kabel- und Antennen-Analysatoren der Ceyear 3680 Serie haben einen Frequenz-Bereich von 1 MHz bis 4 oder 8 GHz. Neben dem Messen von VSWR, Rückflussdämpfung, charakteristischer Impedanz und Phase können die Geräte auch den Ort des Fehlers präzise ermitteln. Die 3680A und B sind schnelle, hochgenaue, kompakte, leichte und Akku-versorgte Geräte mit Touch-Screen-Bedienung und automatischer Backlight-Helligkeitsanpassung. Die Kabel- und Antennen-Analysatoren sind die ideale Lösung für den Test vor Ort in verschiedenen Kommunikations-Basisstationen, inkt. Bündelfunk, GSM, PCS/DCS, CDMA, GPRS, WCDMA, CDMA2000, TD-SCDMA, LTE und Paging-Systemen. Während der Installation, Kalibrierung und bei Routine-Wartungsaufgaben in Kabel- und Antennen-Systemen helfen die Analysatoren dem Anwender, schnell und komfortable den Status der Übertragungsstrecke zu untersuchen. Die Geräte helfen, die Effizienz bei der Wartung laufender Systeme und die Geschwindigkeit bei der Installation und Kalibrierung zu erhöhen. Außerdem können sie eingesetzt werden für den Reflektions-Parameter-Test von HF-Geräten und Komponenten in der Entwicklung, Ausbildung und Produktion.
- Handheld Kabel- und Antennen-Analysator.
- Frequenz-Bereich 1 MHz...4 GHz oder 1 MHz...8 GHz.
- Messung von Rückflussdämpfung, VSWR (Voltage Standing-Wave Ratio), Kabelverlust, DTF Rückflussdämpfung, DTF VSWR, Smith-Diagramm, Phasen-Anfangsfrequenz-Fehler.
- Frequenz-Auflösung 1 kHz.
- Doppelfenster-Anzeige: Jedes Fenster kann verschiedene Messarten mit unabhängiger Marker-Funktion anzeigen.
- List-Sweep-Funktion: Mehrere Frequenz-Segmente können simultan gemessen werden. Jedes Sweep-Segment kann mit verschiedenen Punkten und und Frequenz-Bereichen gesetzt werden.
- Optional: Leistungsmessung.
- Heller, scharfer LCD-Touch-Screen, 7"/ca. 17,8 cm.
- Betriebstemperatur-Bereich: -10...+50°C.
- Versorgung per Akku oder Netzadapter.
- USB-Schnittstelle und SD-Karte.
Modell-Übersicht
| Modell | 3680A | 3680B |
| Frequenz-Bereich 1 MHz... | 4 GHz | 8 GHz |
| Messarten | Rückflussdämpfung, VSWR (Voltage Standing-Wave Ratio), Kabelverlust, DTF Rückflussdämpfung, DTF VSWR, Smith-Diagramm, Phasen-Anfangsfrequenz-Fehler | |
| Frequenz-Auflösung | 1 kHz | 1 kHz |
| Richtcharakteristik | ≥42 dB (mechanische Kalibrierung), ≥35 dB (embedded elektronische Kalibrierung) | ≥42 dB (1 MHz...6 GHz, mechanische Kalibrierung), ≥36 dB (6 GHz...8 GHz, mechanische Kalibrierung), ≥31 dB (1 MHz...6 GHz, embedded elektronische Kalibrierung), ≥26 dB (6 GHz...8 GHz, embedded elektronische Kalibrierung) |
| Quellenübereinstimmung | ≥31 dB (mechanische Kalibrierung) | ≥31 dB (mechanische Kalibrierung) |
| Reflektionsspur | ±0,08 dB (mechanische Kalibrierung) | ±0,08 dB (mechanische Kalibrierung) |
| Sweep-Zeit | 1 ms/Frequenzpunkt (10 kHz IF-Bandbreite) | |
| Schnittstellen | USB, SD-Karte | |
| Display | 7" (ca. 17,8 cm) LCD-Touch-Screen | |
| Versorgung | Eingebauter Lithium Ion Akku; Akk-Kapazität 8 h (ohne Embedded-Kalibrier-Option, 70% Helligkeit), 6 h (mit Embedded-Kalibrier-Option); Verbrauch ≤15 W (ohne Laden), ≤54 W (Akku laden) | Eingebauter Lithium Ion Akku; Akku-Kapazität 4 h; Verbrauch ≤18 W (ohne Laden), ≤54 W (Akku laden) |
| Anschlüsse | Typ N Buchse (Test-Port); 2x BNC (10 MHz Ein-/Ausgangs-Port und GPS-AntennenSchnittstelle) | |
| EMV | Entspricht GJB3947A-2009 3.9.1 | |
| Abmessungen (mm) | 295 x 205 x 70; ca. 2,5 kg (inkl. Akku) | |
Lieferumfang: Kabel und Antennen Analysator, Netzkabel, Netz-Adapter, Schnellstart-Guide, USB-Kabel, eingebauter Lithium Ion Akku, Ladegerät für Fahrzeug, PC-Tool Software-CD, Konformitäts-Zertifikat.
