Vorteile der Ceyear-3672-Serie VNA mit Frequenzbereich bis 67 GHz

  • Vektorielle Netzwerk-Analysatoren mit einem weiten Frequenzbereich bis zu 10 MHz...67 GHz.
  • Option für kundenspezifische True-Mode-Differenzmessung.
  • Hoher Dynamik-Bereich.

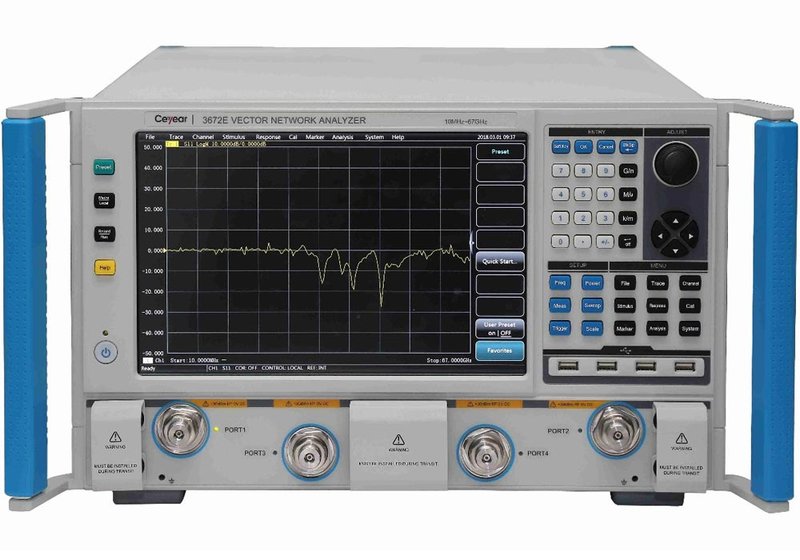

Ceyear 3672 vektorielle Netzwerk-Analysatoren bis 67 GHz

Die vektoriellen Netzwerk-Analysatoren (VNA) der Ceyear Serie 3672 bieten einen weiten Frequenz-Bereich von 10 MHz bis 13,5 GHz, 26,5 GHz, 40 GHz, 50 GHz oder 67 GHz. Die Analysatoren unterstützten viele Kalibrier-Typen inkl. Frequenz-Antwort-, Einzel-Port-, Response/Antwort-Isolierung-, erweiterte Response/Antwort- und vollständige 2-Port elektronische Kalibrierung. Sie arbeiten mit verschiedenen Anzeige-Formaten wie logarithmische Amplitude, lineare Amplitude, stehende Welle, Phase, Gruppen-Delay, Smith-Diagramm und Polar-Koordinaten. Die Geräte sind mit einem hellen, großen Touch-Screen ausgestattet, haben einen zusätzlichen VGA-Port und die Standard-Schnittstellen USB, Ethernet/LAN und GPIB. Zusätzlich zu den üblichen Standard-Messfunktionen traditioneller vektorieller Netzwerk-Analysatoren können per Konfiguration mit zusätzlichen Optionen weitere Funktionen realisiert werden. So zum Beispiel multifunktionaler Parameter-Test von Mixern/Konvertern, Gain-Kompression zweidimensionaler Sweeps und Puls-S-Parameter sowie genaue Messungen von Amplitude-Frequenz-Charakteristiken, Phase-Frequenz-Charakteristiken und Gruppen-Delay.

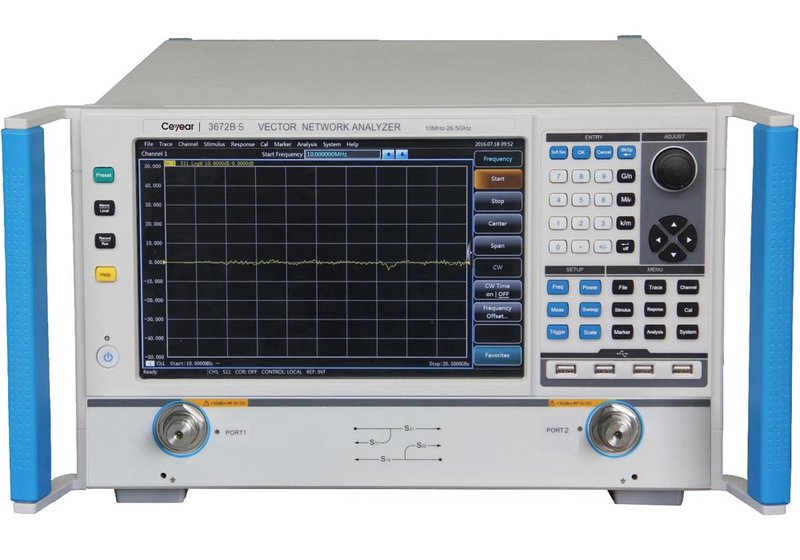

Die vektoriellen Netzwerk-Analysatoren der Ceyear 3672-S Serie sind die kostenreduzierten Varianten mit ähnlichen Spezifikationen (Sweep-Geschwindigkeit, Dynamik-Bereich etc), wie die 3672 Standard-Serie. Die Serie -S wurde im Oktober 2022 vom Hersteller eingestellt, die Standard-Serie ist weiterhin erhältlich.

  • Frequenz-Bereiche 10 MHz bis 13,5 GHz (A/A-S), 26,5 GHz (B/B-S), 43,5 GHz (C/C-S), 50 GHz (D) oder 76 GHz (E).
  • Flexible und optionale Kalibrier-Typen, kompatibel zu vielen Kalibrier-Kits.
  • Mehrfache Fenster und Kanäle.
  • Viele Darstellungs-Formate wie logarithmische Amplitude, lineare Amplitude, stehende Welle, Smith-Diagramm.
  • USB-, Ethernet/LAN-, GPIB-Schnittstelle und VGA Display-Port.
  • 12,1"/30,7 cm hochauflösender Touch-Screen.
  • Record/Run, Ein-Klick Betrieb vereinfacht Messvorgänge und verbessert die Effizienz.
  • Zusätzlich bei den Standard-Modellen (nicht bei den Versionen -S): Pulse S-Parameter-Messung, Messungen in der Zeit-Domäne, Mixer-Messungen, Gain-Kompression zweidimensionaler Sweeps, THz Frequenz-Erweiterung, Antennen- und RCS-Messung etc.

Modell-Übersicht

Modell 3672A 3672A-S (EOL) 3672B 3672B-S (EOL) 3672C 3672C-S (EOL) 3672D 3672E
Frequenz-Bereich 10 MHz... 13,5 GHz 26,5 GHz 43,5 GHz 50 GHz 67 GHz
Frequenz-Auflösung 1 Hz 1 Hz 1 Hz 1 Hz 1 Hz
Leistungs-Sweep-Bereiche Zwischen typ. 42 dB (10...500 MHz) und
41 dB (7...13,5 GHz)		 Zwischen 33 dB (10...50 MHz) und
31 dB (7...13,5 GHz)		 Zwischen typ. 42 dB (10...500 MHz) und
35 dB (20...26,5 GHz)		 Zwischen 33 dB (10...50 MHz) und
25 dB (20...26,5 GHz)		 Zwischen typ. 41 dB (10...500 MHz) und
38 dB (13,5...40 GHz)		 Zwischen 32 dB (10...50 MHz) und
27 dB (40...43,5 GHz		 Zwischen typ. 41 dB (10...500 MHz) und
23 dB (47...50 GHz)		 Zwischen typ. 42 dB (10...500 MHz) und
32 dB (40...67 GHz)
Max. Ausgangsleistung Port 1, 3* (typ., Std.-Konfig.) +16 dBm (10...50 MHz, High-Power-Modus);
+11 dBm (0,05...4 GHz, High-Power-Modus),
+16 dBm (4...7 GHz),
+14 dBm (7...13,5 GHz)		 +9 dBm (10...50 MHz, High-Power-Modus),
+6 dBm (0,05...4 GHz, High-Power-Modus);
0 dBm (10...50 MHz),
0 dBm (0,05...4 GHz);
+12 dBm (4...7 GHz),
+8 dBm (7...13,5 GHz)		 +16 dBm (10...50 MHz, High-Power-Modus),
+11 dBm (0,05...4 GHz, High-Power-Modus);
+16 dBm (4...7 GHz),
+14 dBm (7...13,5 GHz),
+11 dBm (13,5...20 GHz),
+9 dBm (20...26,5 GHz) 		+9 dBm (10...50 MHz, High-Power-Modus),
+6 dBm (0,05...4 GHz, High-Power-Modus);
0 dBm (10...50 MHz),
0 dBm (0,05...4 GHz);
+12 dBm (4...7 GHz),
+8 dBm (7...13,5 GHz),
+6 dBm (13,5...20 GHz),
+4 dBm (20...26,5 GHz)		 +13 dBm (10...50 MHz, High-Power-Modus),
+9 dBm (0,05...4 GHz, High-Power-Modus);
+10 dBm (4...13,5 GHz),
+13 dBm (13,5...40 GHz)		 +8 dBm (10...50 MHz, High-Power-Modus),
+5 dBm (0,05...4 GHz, High-Power-Modus);
-1 dBm (10...50 MHz),
0 dBm (0,05...4 GHz),
+5 dBm (4...13,5 GHz),
+7 dBm (13,5...40 GHz),
+5 dBm (40...43,5 GHz)		 +13 dBm (10...50 MHz, High-Power-Modus),
+9 dBm (0,05...4 GHz, High-Power-Modus);
+10 dBm (4...13,5 GHz),
+13 dBm (13,5...40 GHz),
+10 dBm (40...47 GHz),
0 dBm (47...50 GHz)		 +16 dBm (10...50 MHz, High-Power-Modus),
+10 dBm (0,05...4 GHz, High-Power-Modus);
+9 dBm (4...13,5 GHz),
+11 dBm (13,5...26,5 GHz),
+10 dBm (26,5...40 GHz),
+9 dBm (40...67 GHz)
Max. Ausgangsleistung Port 2, 4* (typ., Std.-Konfig.) +16 dBm (10...50 MHz),
+16 dBm (0,05...4 GHz),
+16 dBm (4...7 GHz),
+15 dBm (7...13,5 GHz)		 +13 dBm (10...50 MHz),
+13 dBm (0,05...4 GHz),
+10 dBm (4...7 GHz),
+9 dBm (7...13,5 GHz)		 +16 dBm (10...50 MHz),
+16 dBm (0,05...4 GHz),
+16 dBm (4...7 GHz),
+15 dBm (7...13,5 GHz),
+13 dBm (13,5...20 GHz),
+8 dBm (20...26,5 GHz)		 +13 dBm (10...50 MHz),
+13 dBm (0,05...4 GHz),
+10 dBm (4...7 GHz),
+9 dBm (7...13,5 GHz),
+6 dBm (13,5...20 GHz),
+2 dBm (20...26,5 GHz)		 +16 dBm (10...50 MHz),
+15 dBm (0,05...4 GHz),
+13 dBm (4...13,5 GHz),
+12 dBm (13,5...40 GHz)		 +11 dBm (10...50 MHz),
+9 dBm (0,05...4 GHz),
+6 dBm (4...13,5 GHz),
+7 dBm (13,5...40 GHz),
+5 dBm (40...43,5 GHz)		 +16 dBm (10...50 MHz),
+15 dBm (0,05...4 GHz),
+13 dBm 4...13,5 GHz),
+12 dBm (13,5...40 GHz),
+9 dBm (40...47 GHz),
-1 dBm (47...50 GHz)		 +16 dBm (10...50 MHz),
+15 dBm (0,05...4 GHz),
+10 dBm (4...13,5 GHz),
+11 dBm (13,5...26,5 GHz),
+9 dBm (26,5...40 GHz),
+8 dBm (40...67 GHz)
Puls-Charakteristika (nicht für Modelle -S) Pulsbreiten-Einstellbereich 33 ns...60 /typ. 20 ns...60 s; Puls-Übergangszeit (10%...90%) 30 ns/typ. 20 ns, Puls On/Off-Verhältnis 64 dB (0,01...4 GHz), 80 dB (4...26,5 GHz) Pulsbreiten-Einstellbereich 33 ns...60 /typ. 20 ns...60 s; Puls-Übergangszeit (10%...90%) 30 ns/typ. 20 ns, Puls On/Off-Verhältnis 64 dB (0,01...4 GHz), 80 dB (4...26,5 GHz), 80 dB (40...50 GHz) Pulsbreiten-Einstellbereich 33 ns...60 /typ. 20 ns...60 s; Puls-Übergangszeit (10%...90%) 30 ns/typ. 20 ns, Puls On/Off-Verhältnis 64 dB (0,01...4 GHz), 80 dB (4...67 GHz)
System-Dynamik-Bereich (typ.) 100 dB (0,01...1 GHz),
128 dB (1...4 GHz),
135 dB (4...10 GHz),
132 dB (10...20 GHz),
129 dB (20...24 GHz),
125 dB (24...26,5 GHz) 		90 dB (0,01...1 GHz),
120 dB (1...4 GHz),
127 dB (4...10 GHz),
120 dB (10...20 GHz),
115 dB (20...24 GHz),
110 dB (24...26,5 GHz) 		100 dB (0,01...1 GHz),
128 dB (1...4 GHz),
135 dB (4...10 GHz),
132 dB (10...20 GHz),
129 dB (20...24 GHz),
125 dB (24...26,5 GHz) 		90 dB (0,01...1 GHz),
120 dB (1...4 GHz),
127 dB (4...10 GHz),
120 dB (10...20 GHz),
115 dB (20...24 GHz),
110 dB (24...26,5 GHz) 		105 dB (0,01...1 GHz),
133 dB (1...13,5 GHz),
126 dB (13,5...26,5 GHz),
120 dB (26,5...35 GHz),
116 dB (35...47 GHz),
103 dB (47...50 GHz) 		74 dB (0,01...1 GHz),
119 dB (1...13,5 GHz),
115 dB (13,5...26,5 GHz),
110 dB (26,5...35 GHz),
105 dB (35...43,5 GHz) 		105 dB (0,01...1 GHz),
133 dB (1...13,5 GHz),
126 dB (13,5...26,5 GHz),
120 dB (26,5...35 GHz),
116 dB (35...47 GHz),
103 dB (47...50 GHz) 		100 dB (0,01...1 GHz),
125 dB (1...4 GHz),
125 dB (4...10 GHz),
120 dB (10...26,5 GHz),
115 dB (26,5...35 GHz),
112 dB (35...50 GHz),
105 dB (50...67 GHz)
IF-Bandbreite 1 Hz...5 MHz 1 Hz...5 MHz 1 Hz...5 MHz 1 Hz...5 MHz 1 Hz...5 MHz
Display 12,1" (ca. 30,7 cm) hochauflösender Touch-Screen; VGA-Anschluss
Schnittstellen USB, Ethernet/LAN, GPIB
Anschlüsse * Anzahl der Mess-Ports, Modelle -S: 2 Ports; andere Modelle Standard-Konfiguration: 2 Ports, optional 4 Ports
3,5 mm Stecker, 50 Ω System-Impedanz 2,4 mm Stecker, 50 Ω System-Impedanz 1,85 mm Stecker, 50 Ω System-Impedanz
Abmessungen (mm) 426 x 266 x 600 (ohne Griffe etc.), 516 x 280 x 690 (inkl. Griffen, Fuß etc.)
Ca. 42 kg Ca. 47 kg Ca. 50 kg

Lieferumfang: Vektorieller Netzwerk-Analysator, Netzkabel, Handbuch, USB-Keyboard/Maus, Metall-Aufbewahrungsbox, Konformitäts-Zertifikat.
