Ceyear 3671C/D/E vektorielle Netzwerk-Analysatoren/VNA bis 14/20/26,5GHz
Vorteile der Ceyear 3671 2-/4-Port VNA-Serie
- TDR-Zeitbereichsimpedanztest, Augendiagrammanalyse.
- Hoher Dynamikbereich von 135 dB.
- Geeignet für Radar, Kommunikationstechnik, Materialwissenschaften usw.
Ceyear 3671C/D/E vektorielle Netzwerk-Analysatoren/VNA bis 14/20/26,5 GHz

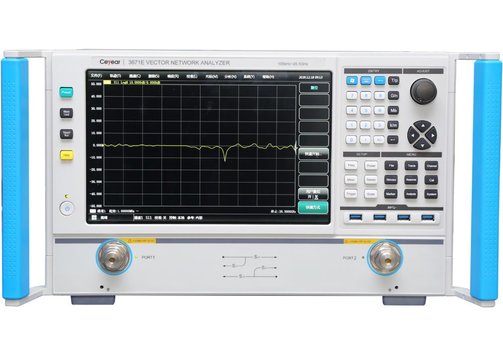

Die Ceyear 3671 VNA-Serie (Vektor-Netzwerkanalysatoren) umfasst drei Versionen 3671C (100 kHz/10 MHz bis 14 GHz), 3671D (100 kHz/10 MHz bis 20 GHz) und 3671E (100 kHz/10 MHz bis 26,5 GHz). Die VNAs der Ceyear 3671-Serie haben einen großen, hochauflösenden Touchscreen und bieten verschiedene Anzeigeformate wie logarithmische Amplitude, lineare Amplitude, stehende Welle, Phase, Gruppenlaufzeit, Smith-Diagramm und Polarkoordinaten. Die Geräte unterstützen außerdem mehrere Kalibrierungsarten, darunter Frequenzgang-, Single-Port-, Response-Isolation-, Enhanced-Response- und vollständige Dual-Port-Kalibrierung. Neben allen klassischen VNA-Standardmessfunktionen bieten die Geräte der Ceyear 3671-Serie zusätzliche Funktionen durch Optionen wie zum Beispiel multifunktionalen und umfassenden Parametertest von Amplituden-Frequenz-Charakteristik, Phasen-Frequenz-Charakteristik und Gruppenlaufzeit-Charakteristik. Die Geräte sind mit den Standardschnittstellen USB, LAN, GPIB, VGA und HDMI ausgestattet.
- Breiter Frequenzbereich, 100 kHz/10 MHz bis 14, 20 oder 26,5 GHz (nicht erweiterbar mit Extendern).
- Optionale ZF-Bandbreite, max. ZF-Bandbreite bis 30 MHz.
- Erweiterte Kalibriermethoden, Kalibrierführung, flexible Kalibrierarten, kompatibel mit verschiedenen Kalibrierkits.
- Mehrere Anzeigeformate wie logarithmische Amplitude, lineare Amplituden-Stehwelle, Phase, Smith-Diagramm.
- 12,1"/30,7 cm, 1280x800 hochauflösender Touchscreen.
- Record/Run, Ein-Klick-Bedienung vereinfacht die Schritte der Messeinrichtung erheblich und verbessert die Effizienz.

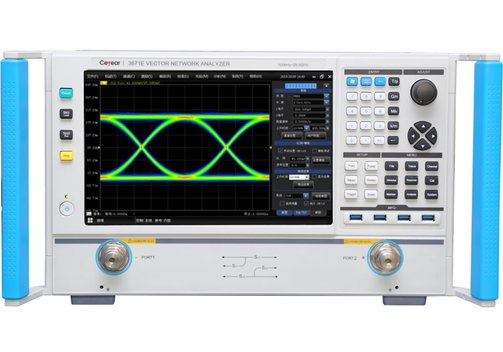

- Erweiterte Zeitbereichsanalyse inkl. TDR-Impedanzmessung und Augendiagramm-Analysefunktion.
Modell-Übersicht
| Modell | Ceyear 3671C | Ceyear 3671D | Ceyear 3671E |
| Frequenzbereich | 100 kHz/10 MHz...14 GHz | 100 kHz/10 MHz...20 GHz | 100 kHz/10 MHz...26,5 GHz |
| Anzahl der Mess-Ports | 2 oder 4 | ||
| Frequenz-Auflösung | 0,1 Hz | ||
| Leistungs-Sweep-Bereich | 40 dB (100 kHz...10 MHz); 50 dB (10 MHz...20 GHz); 40 dB (20...26,5 GHz) | ||
| Max. Ausgangsleistung | 2-Port: +15 dBm (10...100 MHz); +16 dBm (100 MHz...4 GHz); +16 dBm (4...10 GHz); +12 dBm (10...14 GHz); +10 dBm (14...20 GHz); +10d Bm (20...24 GHz); +5 dBm (24...26,5 GHz) 2-Port mit Niederfrequenz-Option: +5 dBm (100 kHz...10 MHz); +15 dBm (10 MHz...4 GHz); +15 dBm (4...10 GHz); +10 dBm (10...14 GHz); +9 dBm (14...20 GHz); +6 dBm (20...24 GHz); 0 dBm (24...26,5 GHz) 4-Port: +3 dBm (100 kHz...10 MHz); +13 dBm (10 MHz...4 GHz); +10 dBm (4...10 GHz); +4 dBm (10...14 GHz); +3 dBm (14...20 GHz); -2 dBm (20...24 GHz); -6 dBm (24...26,5 GHz) | ||
| System-Dynamik-Bereich | 2-Port: 94 dB (10 MHz...1 GHz); 132 dB (1...4 GHz); 135 dB (4...10 GHz); 130 dB (10...14 GHz); 128 dB (14...20 GHz); 125 dB (20...24 GHz); 120 dB (24...26,5 GHz) 2-Port mit Niederfrequenz-Option: 102 dB (100 kHz...10 MHz); 132 dB (10 MHz...4 GHz); 133 dB (4...10 GHz); 125 dB (10...14 GHz); 124 dB (14...20 GHz); 120 dB (20...24 GHz); 115 dB (24...26,5 GHz) 4-Port: 102 dB (100 kHz... 10 MHz); 132 dB (10 MHz...4 GHz); 130 dB (4...10 GHz); 120 dB (10...14 GHz); 119 dB (14...20 GHz); 115 dB (20...24 GHz); 110 dB (24...26,5 GHz | ||
| IF-Bandbreite | 1 Hz...30 MHz | ||
| Anzeige | 12,1"/30,7 cm 16:10 hochauflösender Touch-Screen | ||
| Schnittstellen | USB, GPIB, VGA, LAN, HDMI | ||
| Port-Anschlüsse | 3,5 mm (Stecker); 50 Ω Impedanz | ||
| Abmessungen (mm) | 426 x 266 x 400 (ohne Stütze und Griff), 516 x 280 x 490 (inkl. Griff, Stütze und Rückenfuß); max. 25 kg | ||
Lieferumfang: Ceyear 3671 C, D oder E, Netzkabel, USB-Tastatur/Maus, Benutzerhandbuch, Konformitätsbescheinigung.
Zubehör und Optionen für die Ceyear Serie 3671 VNA
| Modell | Beschreibung |
| 3671-011 | 31101 Typ N 50 Ω Kalibriersatz, DC...18 GHz |
| 3671-013 | 31121 Kalibriersatz 3,5 mm, DC...26,5 GHz |
| 3671-014 | 20202 3,5 mm Kalibriersatz, DC...9 GHz |
| 3671-021 | 20402 elektronischer Kalibriersatz, 300 kHz...18 GHz, Typ N, 2 Anschlüsse |
| 3671-022 | 20403 Elektronischer Kalibriersatz, 10 MHz...26,5 GHz, 3,5 mm, 2 Anschlüsse |
| 3671-024 | 20405 Elektronischer Kalibriersatz, 10 MHz...20 GHz, 3,5 mm, 4 Anschluss |
| 3671-031 | FB0HA0HB025.0 - 3,5 mm Gore Testkabel (Prüfanschluss: 3,5 mm Stecker), optional für 3671C/D/E |
| 3671-032 | FB0HA0HC025.0 - 3,5 mm Gore Testkabel (Prüfanschluss: 3,5 mm Buchse), optional für 3671C/D/E |
| 3671-033 | FB0HA0AH025.0 - 3,5 mm-N Gore Testkabel (Prüfanschluss: N-Stecker), optional für 3671C/D/E |
| 3671-034 | FB0HA0AL025.0 - 3,5 mm-N Testkabel (Prüfanschluss: N-Buchse, optional für 3671C/D/E |
| 3671-052 | 87231 USB-Leistungssensor (10 MHz...18 GHz) |
| 3671-053 | 87232 USB-Leistungssensor (50 MHz...26,5 GHz) |
| 3367-062 | Rack-Montage-Kit |
| 3671C/D/E-001 | Niederfrequenz-Erweiterung: Niederfrequenz kann von 10 MHz auf 100 kHz erweitert werden |
| 3671C/D/E-400 | 4-Tor-Messung; 4-Tor-VNA-Konfiguration |
| 3671C/D/E-S07 | Option zur automatischen Entnahme von Messvorrichtungen (AFR), für automatischen Test und Entnahme von Messvorrichtungen für Single-End- und Balance-Geräte |
| 3671C/D/E-S10 | Zeitbereichsmessung, diskontinuierliche Position in Gerät, Halterung oder Kabel kann ermittelt und analysiert werden |
| 3671C/D/E-S11 | Erweiterte Zeitbereichsanalyse, verwendet für TDR-Zeitbereichsimpedanztest, Augendiagramm-Analyse, etc. |
Angaben zur Produktsicherheit:
Hersteller:
Ceyear Technologies Co., Ltd, No.98, Xiang Jiang Road, Huangdao District, Qingdao/CHN
www.ceyear.com
Verantwortliche Person:
Meilhaus Electronic GmbH, Am Sonnenlicht 2, 82239 Alling/DEU
info@meihaus.com
