Ceyear 3656A/B/D vektorielle Netzwerk-Analysatoren bis 20GHz
Vorteile der Ceyear-3656-Serie 2-/4-Port VNA
- Großer Dynamikbereich bis zu 125 dB.
- Verschiedene leistungsstarke Optionen wie 75 Ω Testport-Impedanz, 4-Port-Option etc.
- USB-, Ethernet/LAN- und GPIB-Schnittstellen.

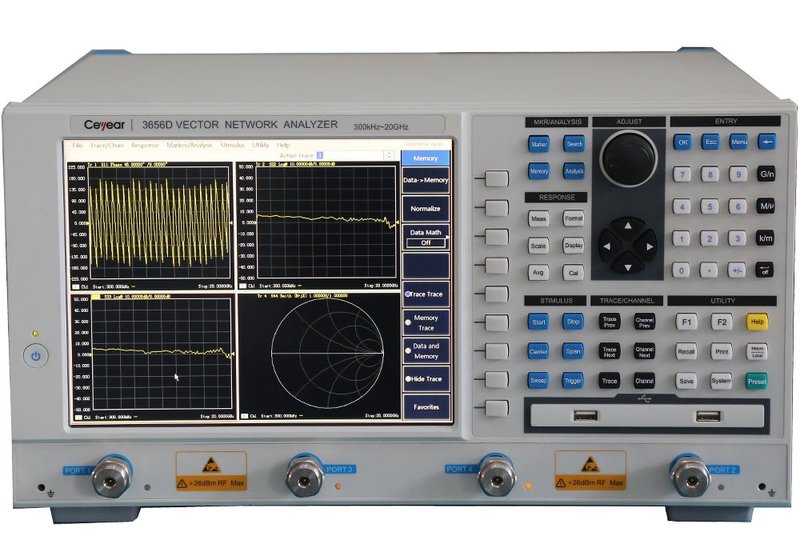

Ceyear 3656A/B/D vektorielle Netzwerk-Analysatoren bis 20 GHz
Die Ceyear 3656A/B/D Vektor-Netzwerk-Analysatoren sind in den Bereichen Radiokommunikation, Kabelfernsehen-Sub-Anschlüsse, Lehre, Automobilelektronik und anderen einsetzbar. Sie können zur Leistungsmessung von HF-Komponenten wie Filter, Verstärker, Antenne, Kabel und Kabelfernsehen verwendet werden. Sie arbeiten mit einem Windows-Betriebssystem und verfügen über Funktionen zur Fehlerkalibrierung sowie einen Zeitbereichs- und Fixture-Simulator. Sie unterstützen mehrere Anzeigeformate wie logarithmische Amplitude, lineare Amplitude, Stehwelle, Phase, Gruppenlaufzeit, Smith-Diagramm und Polarkoordinaten. Sie bieten mehrere Kalibrierarten wie Frequenzgang, Single-Port, Response-Isolation, Enhanced-Response und Full-Dual-Port, schnelle SOLT-Kalibrierung und elektrische Kalibrierung. Die vektoriellen Netzwerk-Analysatoren der Serie 3656 sind in der Lage, mehrkanalig und mit mehreren Fenstern anzuzeigen. Sie sind mit USB-Schnittstelle, LAN-Schnittstelle, GPIB-Schnittstelle und VGA-Schnittstelle ausgestattet. Sie können schnell und genau die Amplituden-, Phasen- und Gruppenlaufzeiteigenschaften des Prüflings und die S-Parameters messen, kombiniert mit einer effizienten und leistungsstarken Fehlerkorrektur.
- Dynamikbereich bis 125 dB; genaue Messung bei Geräten mit hohem Unterdrückungsverhältnis.
- 75 Ω Testport-Impedanz-Option beim 3656A zur Messung von Kabel-TV-Komponenten.
- 4-Port-Option für 3656A/B/D, die alle 16 S-Parameter des 4-Port-Netzes über eine einzige Verbindung testen kann (Hinweis: Für 4-Port-Option bei den Varianten 3656A/B ist eine externe Vorrichtung 2813A erforderlich).
- Extrem geringes Trace-Rauschen für höhere Testgenauigkeit.
- Bis zu 64 unabhängige Messkanäle, die komplexe Prüfpläne schnell umsetzen können.
- Leistungsstarke Datenanalyse-Funktionen wie Ripple-Test, Bandbreitentest und Limit-Test, die es dem Anwender ermöglichen, die Konformität zu beurteilen und die Testeffizienz zu verbessern.
- Zeitbereichs-Analyse-Funktion als Standard-Konfiguration.
- Fixture-Simulator kann verschiedene F&E-Situationen simulieren, um schnell die Echtzeit-Testergebnisse zu erhalten.
- LAN- und GPIB-Schnittstelle, fernbedienbar und systemübergreifend, 4 USB-Schnittstellen.

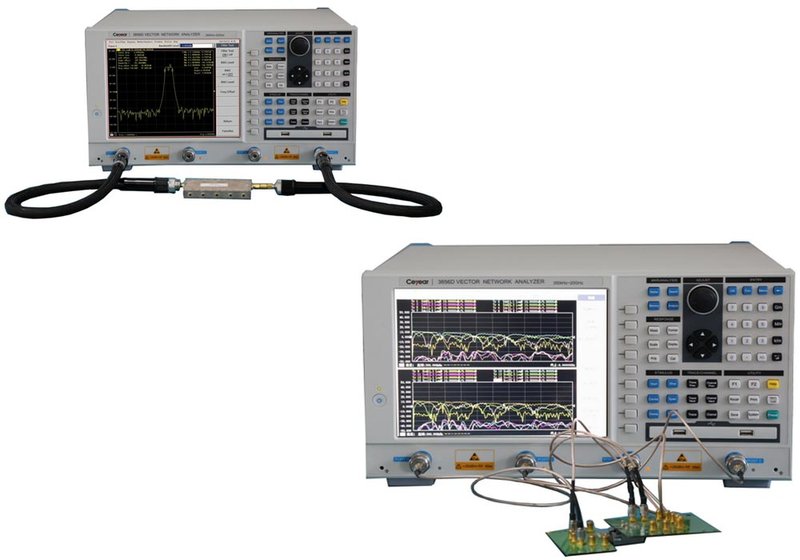

- Typische Anwendungen: Produktionstest von Mobilfunkprodukten, Test von passiven Mehrportgeräten und symmetrischen Geräten.
Modell-Übersicht
| Modell | 3656A | 3656B | 3656D |
| Frequenz-Bereich | 100 kHz...3 GHz | 100 kHz...8,5 GHz | 300 kHz...20 GHz |
| Frequenz-Auflösung | 1 Hz | 1 Hz | 1 Hz |
| System-Dynamik-Bereich | 100 kHz...1 MHz: 90 dB (10 Hz), 60 dB (3 kHz); 1 MHz...10 MHz: 110 dB (10 Hz), 80 dB (3 kHz); 10 MHz...3 GHz: 125 dB (10 Hz), 95 dB (3 kHz) | 100 kHz...20 MHz: 110 dB (10 Hz), 80 dB (3 kHz); 20 MHz...3 GHz: 125 dB (10 Hz, 95 dB (3 kHz); 3 GHz...6 GHz: 123 dB (10 Hz), 93 dB (3 kHz); 6 GHz...8,5 GHz: 118 dB (10 Hz), 88 dB (3 kHz) | IF-Bandbreite: 10 Hz 300 kHz...100 MHz: 95 dB (2-Port), 90 dB (4-Port); 100 MHz...1 GHz: 110 dB (2-Port), 100 dB (4-Port), 1 GHz...6 GHz: 120 dB (2-Port), 115 dB (4-Port); 6 GHz...8 GHz: 117 dB (2-Port), 110 dB (4-Port); 8 GHz...10 GHz: 115 dB (2-Port), 105 dB (4-Port); 10 GHz...15 GHz: 110 dB (2-Port), 100 dB (4-Port); 15 GHz...20 GHz: 100 dB (2-Port), 90 dB (4-Port) |
| IF-Bandbreite | Min. 1 Hz, max. 5 MHz, in 1, 2, 3, 5, 7-Schritten | ||
| Anzeige | 10,4"/26,4 cm helles LCD | ||
| Schnittstellen | GPIB, USB, Ethernet/LAN, VGA | ||
| Anschlüsse | Typ-N (Buchse) 50 Ω System-Impedanz; Option 3656-H01: Typ-N (Buchse) 75 Ω System-Impedanz | 3,5 mm (Stecker) 50 Ω System-Impedanz | |
| Abmessungen (mm) | 435 x 233 x 348; ca. 16 kg | 436 x 237 x 410, ca. 18 kg | |
Included: Vektor-Netzwerkanalysator 3656 A/B/D, Netzkabel, USB-Maus, Schnellstartanleitung, Software-CD, Konformitätserklärung.
