Vorteile der Acromag BusWorks NT Industrie-I/O-Serie
- Ethernet mit Multi-Protokoll-Unterstützung.
- Praktisch, preisgünstig und einfach erweiterbar.
- Robuste Industrie-Technik, -40...+70°C, umfangreiche Zulassungen.

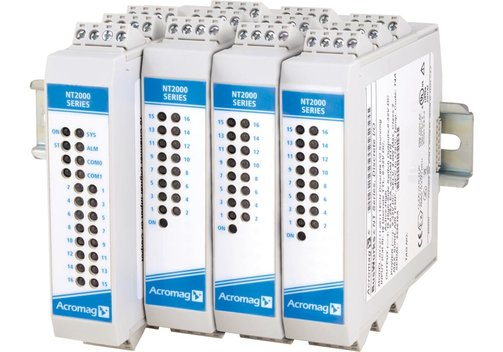

Acromag BusWorks NT erweiterbare Remote-I/O-Module für Ethernet
Dezentrale Netzwerk-I/O-Module NTE und Erweiterungs-I/O-Module NTX
Die Acromag BusWorks NT-Serie sind industrielle Mess- und Steuermodule sowie Erweiterungs-I/O-Module für eine platzsparende, kosteneffiziente Remote-I/O-Lösung. Die NTE-Ethernet-Modelle sind die Basiseinheiten. Sie übernehmen die Netzwerkkommunikation und bieten bis zu 16 analoge oder digitale E/A-Kanäle für dezentrale Mess-, Überwachungs- oder Steuerungsaufgaben. Sie sind vorkonfiguriert für das Modbus/TCP, Ethernet/IP* und Profinet*-Protokoll - wählen Sie einfach aus, welches verwendet werden soll. Die Module unterstützen auch die direkte "i2o" Peer-to-Peer-Kommunikation ohne einen Master. Bei den NTX-Modellen handelt es sich um Erweiterungsmodule, die einen Mix von E/A-Kanälen unter einer einzigen IP-Adresse auf sehr kostengünstige Weise hinzufügen.
- Analoge und digitale Remote-I/O-Module.
- Bis zu 64 E/A-Kanäle pro Port.
- Mischen Sie analoge, digitale und Temperatur-Kanäle an einem Port.
- Multi-Protokoll-Unterstützung: Modbus/TCP, Ethernet/IP* und Profinet*.
- IIoT-*/Multicast- oder Peer-to-Peer-Kommunikation.

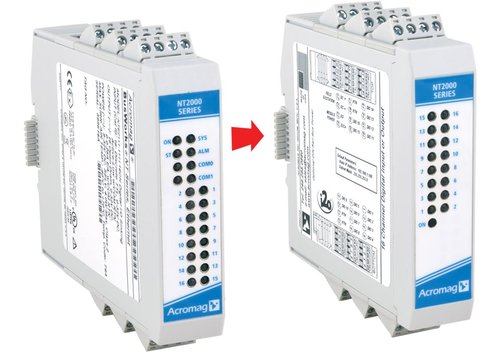

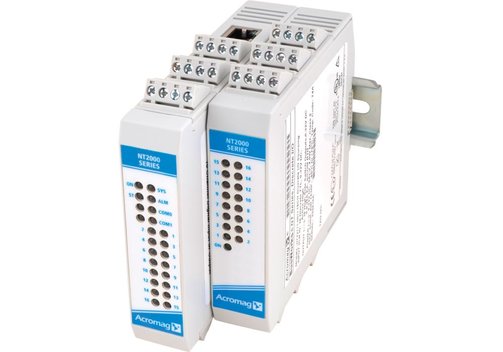

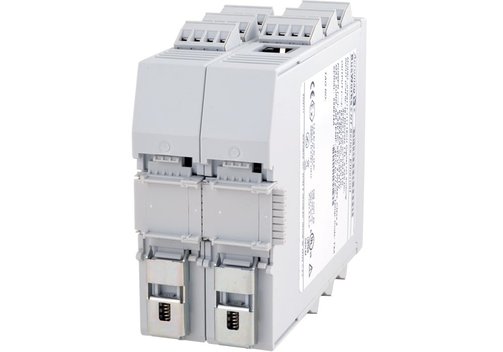

- Integrierter E/A-Erweiterungsbus - erweitern Sie lokal: Verbinden Sie bis zu drei NTX-Erweiterungs-I/O-Module mit einem NTE-Ethernet-Basis-I/O-Modul über den integrierten DIN-Schienen-I/O-Bus.

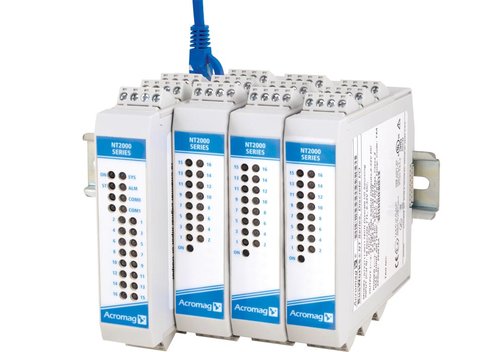

- ...oder per Daisy-Chain, ferngesteuert: Verbinden Sie NTE Ethernet I/O-Module über bis zu 10 m in einer Daisy-Chain-Topologie unter Verwendung des internen Dual-Port-Switches. Dies kann die Netzwerkverkabelung erheblich vereinfachen.
- Einfaches Setup von überall mit einem beliebigen Web-Browser: Eingebauter Web-Server in den NTE-Ethernet-I/O-Modulen für bequeme Konfiguration ohne Installation von Software. Stellen Sie IP-Adressen, Protokoll und E/A-Parameter ein. Über eine Diagnoseseite können Sie E/A-Werte von Ihrem PC, Tablet oder Smartphone aus überwachen.
- Erweiterte Funktionen für IIoT- und Logik-Funktionen für lokale Steuerung: Richten Sie schnell erweiterte Funktionen ein, wie z. B.: Peer-to-Peer-Kommunikation, Zähler/Timer, if/then/else-Logik*, Alarmausgang*, RESTful APIs*, OPC-UA-Server*, MQTT-Unterstützung*, im Feld aufrüstbar.
- Robustes Design, -40...70°C, Zulassungen für explosionsgefährdete Bereiche.
Von der BusWorks NT Serie unterstützte I/O
| Unterstützte E/A | Eingangsmodule | Ausgangsmodule |
| DC-Strom | 8 differentielle oder 16 single-ended Kanäle | 8 Ausgangskanäle |
| DC-Spannung | 8 differentielle oder 16 single-ended Kanäle | 8 Ausgangskanäle |
| Thermoelement | 8 Kanäle, Typ J, K, T, E, R, S, B, N oder mV | - |
| RTD/Widerstand | 4 Kanäle PT100, Cu10, 0...500 Ω | - |
| Digital-I/O | 16 Kanäle | 16 Kanäle |
| Relais, Kontaktschließer | 6 Kanäle, 120/240 VAC | 6 Schließer 5-A-Relais |
Modell-Übersicht
Die Tabelle zeigt auch Modelle, die in Zukunft verfügbar sein werden. Die aktuell verfügbaren Modelle finden Sie im Dropdown-Menü "Varianten" oben.
| Modell | E/A | Kommunikations-Ports |
| NTE2111 | 16 Kanäle diskrete Digital-I/O, Sink-Ausgang, TTL oder bis zu 32 VDC; LED-Statusanzeigen, Rückschleifüberwachung der Ausgänge | Dual-Port Ethernet RJ45, I/O-Bus |
| NTX2111 | Erweiterungsmodul, I/O-Bus | |
| NTE2121 | 16 Kanäle diskrete Digital-I/O, Source-Ausgang, TTL oder bis zu 32 VDC; LED-Statusanzeigen, Rückschleifüberwachung der Ausgänge | Dual-Port Ethernet RJ45, I/O-Bus |
| NTX2121 | Erweiterungsmodul, I/O-Bus | |
| NTE2131 | 6 mechanische Relais (SPST Schließer, 5 A, 30 VDC/250 VAC), 6 diskrete Digital-Eingänge (TTL oder 32 V) | Dual-Port Ethernet RJ45, I/O-Bus |
| NTX2131 | Erweiterungsmodul, I/O-Bus | |
| NTE2141 | 6 diskrete Digital-Ausgänge, 6 diskrete Digital-Eingänge, 120/240 VAC Eingangs-Sensing | Dual-Port Ethernet RJ45, I/O-Bus |
| NTX2141 | Erweiterungsmodul, E/A-Bus | |
| NTE2211 | 8 echte-differenzielle, analoge Strom-Eingänge, 2 diskrete Digital-I/O-Kanäle/Grenzwertalarme | Dual-Port Ethernet RJ45, I/O-Bus |
| NTX2211 | Erweiterungsmodul, I/O-Bus | |
| NTE2221 | 16 single-ended, analoge Strom-Eingänge | Dual-Port Ethernet RJ45, I/O-Bus |
| NTX2221 | Erweiterungsmodul, E/A-Bus | |
| NTE2231 | 8 echt-differenzielle, analoge Spannungs-Eingänge, 2 diskrete Digital-I/O-Kanäle/Grenzwertalarme | Dual-Port Ethernet RJ45, I/O-Bus |
| NTX2231 | Erweiterungsmodul, I/O-Bus | |
| NTE2241 | 16 single-ended, analoge Spannungs-Eingänge, 16-Kanal | Dual-Port Ethernet RJ45, I/O-Bus |
| NTX2241 | Erweiterungsmodul, I/O-Bus | |
| NTE2311 | 8 analoge Strom-Ausgänge | Dual-Port Ethernet RJ45, I/O-Bus |
| NTX2311 | Erweiterungsmodul, I/O-Bus | |
| NTE2321 | 8 analoge Spannungs-Ausgänge | Dual-Port Ethernet RJ45, I/O-Bus |
| NTX2321 | Erweiterungsmodul, I/O-Bus | |
| NTE2511 | Combo-I/O, 4 analoge Eingänge, 2 analoge Ausgänge, 4 Digital-I/O | Dual-Port Ethernet RJ45, I/O-Bus |
| NTX2511 | Erweiterungsmodul, I/O-Bus | |
| NTE2611 | 8 Temperatur-/Thermoelementeingänge (Typ J, K, T, E, R, S, B, N, ±100 mV oder ±500 mV), 2 diskrete Digital-I/O-Kanäle/Grenzwertalarme) | Dual-Port Ethernet RJ45, I/O-Bus |
| NTX2611 | Erweiterungsmodul, I/O-Bus | |
| NTE2621 | 4 Temperatur-/RTD-Eingänge, 2 Digital-I/O | Dual-Port-Ethernet RJ45, I/O-Bus |
| NTX2621 | Erweiterungsmodul, E/A-Bus | |
| Versionen | ||
| -1111 | Modbus/TCP-, Ethernet/IO-, Profinet-Versionen; Zulassungen/Umgebung Hazloc und Industrietemperatur | |
| -0011 | Erweiterungs-E/A-Version; Zulassungen/Umgebung Hazloc und Industrietemperatur | |
| Allgemeine Daten | ||
| Schnittstelle | 10/100 Mbps Ethernet; Protokolle: Modbus TCP/IP, Ethernet/IP*, oder Profinet* und i2o Peer-to-Peer/Multi-Cast; IIoT-Kommunikation: OPC-UA*, MQTT*, RESTful APIs*; Anschlüsse: Zwei geschirmte 8-polige RJ-45-Buchsen, 10BaseT/100BaseTX | |
| Umgebung/Betrieb | -40...70°C Betriebstemperatur; 5...95% rel. Luftfeuchtigkeit, nicht kondensierend; Vibration 4g, gemäß IEC 60068-2-64; Schock 25g, gemäß IEC 60068-2-27; Isolation 1500 VAC für 60 s oder 250 VAC kontinuierlich zwischen E/A, Netzwerk und Strom | |
| Versorgung | 9...32 VDC SELV, 2,0 W max (83 mA maximal bei 24 V) | |
| Abmessungen (mm) | 25 x 117 x 139 (NTE) oder 117 (NTX); 0,23 kg (NTE) oder 0,14 kg (NTX) | |
| Gehäuse | Allzweck-Kunststoffgehäuse zur Montage auf 35 mm "T-Typ" DIN-Schiene | |
| E/A-Anschlüsse | Abnehmbare Klemmenblöcke, ausgelegt für 12 A/250 V; AWG #26-12 | |
* Diese und weitere Produkte werden in Zukunft verfügbar sein.
