B+K Precision BK8xx Serie Handheld C- und LCR-Meter mit Dual-Display
Vorteile der BK8xx-Serie robuste Handheld C- und LCR-Meter
- Auflösung 40.000 Counts auf Primär- und 10.000 Counts auf Sekundär-Anzeige (LCR-Meter).
- Auto-Range-Design für schnelle und einfache Bauteilmessungen.
- Software für Datenlogging und Frontplatten-Emulation inklusive (Download).
B+K Precision BK8xx Serie Handheld C- und LCR-Meter mit Dual-Display

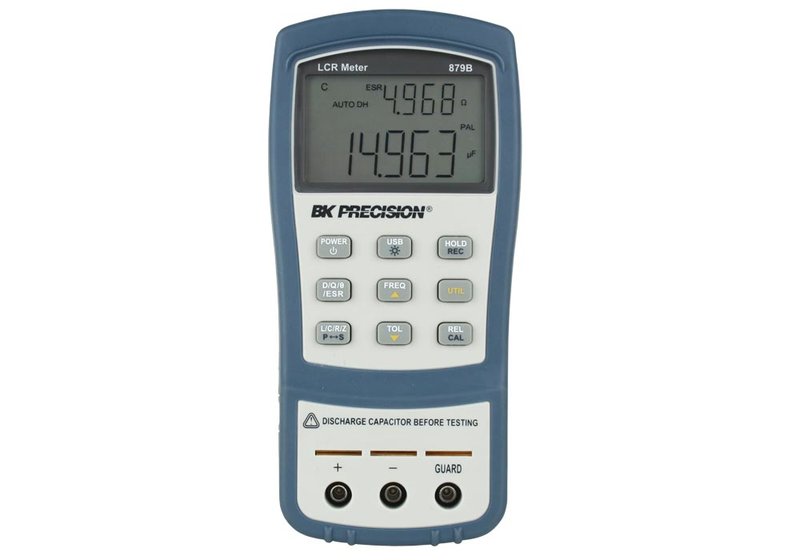

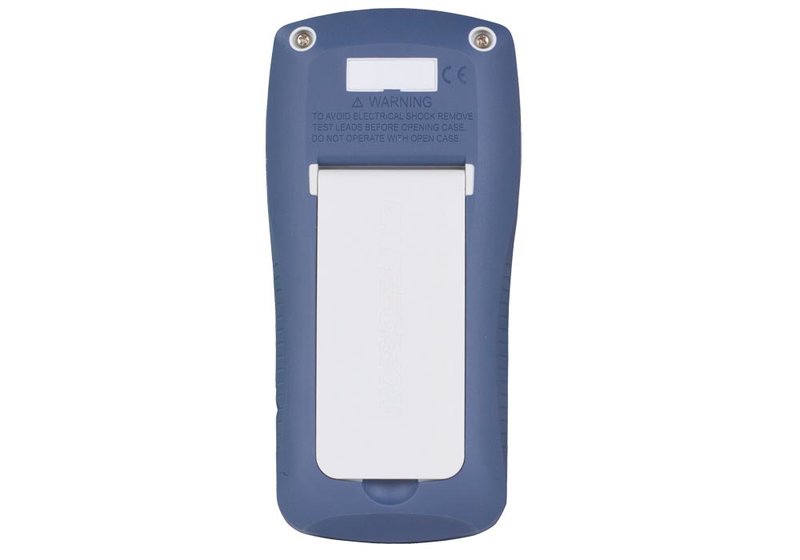

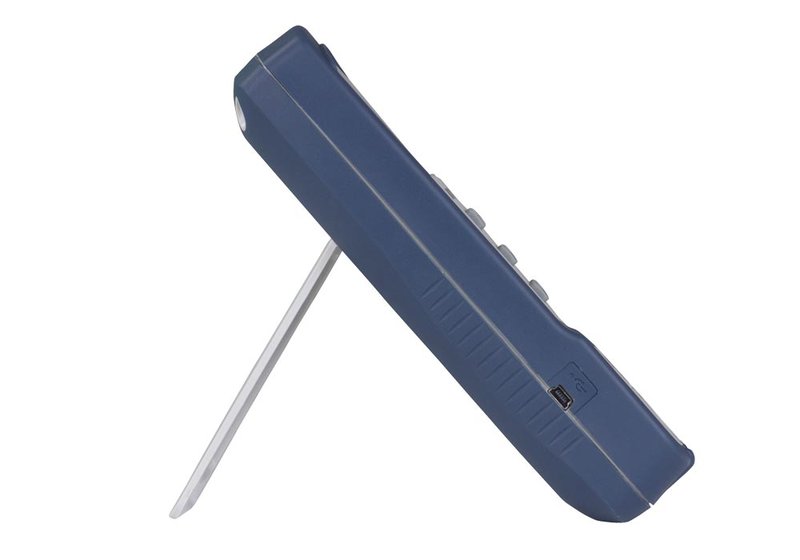

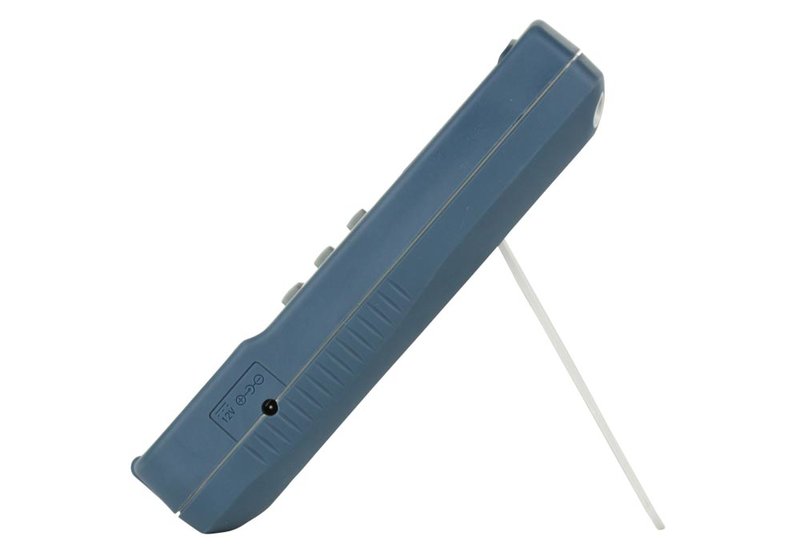

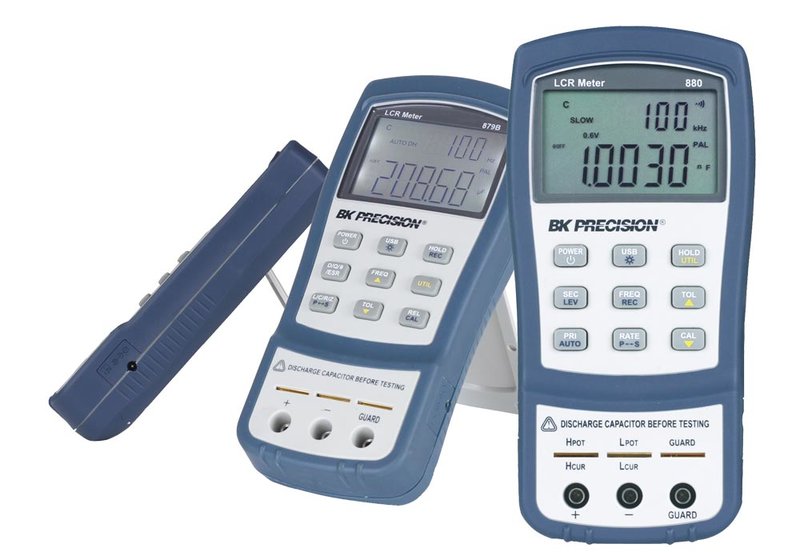

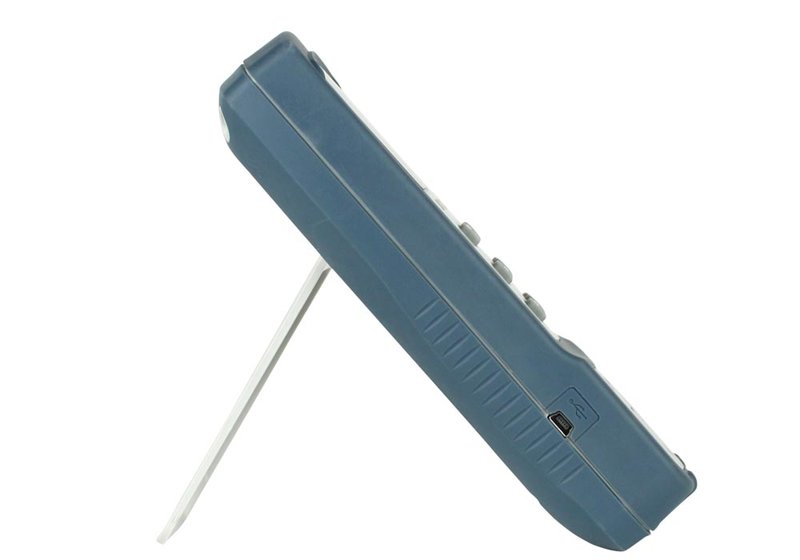

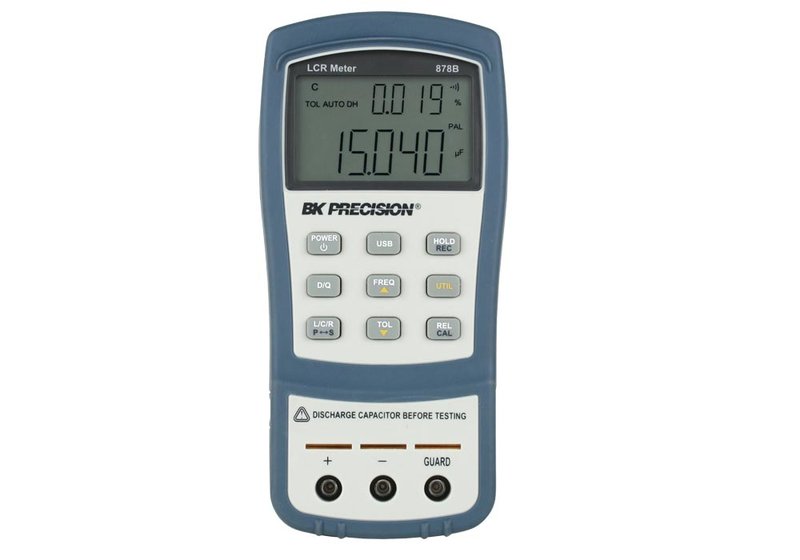

Modelle BK878B, BK879B, BK880 40.000 Count Handheld LCR-Meter mit Dual-Display

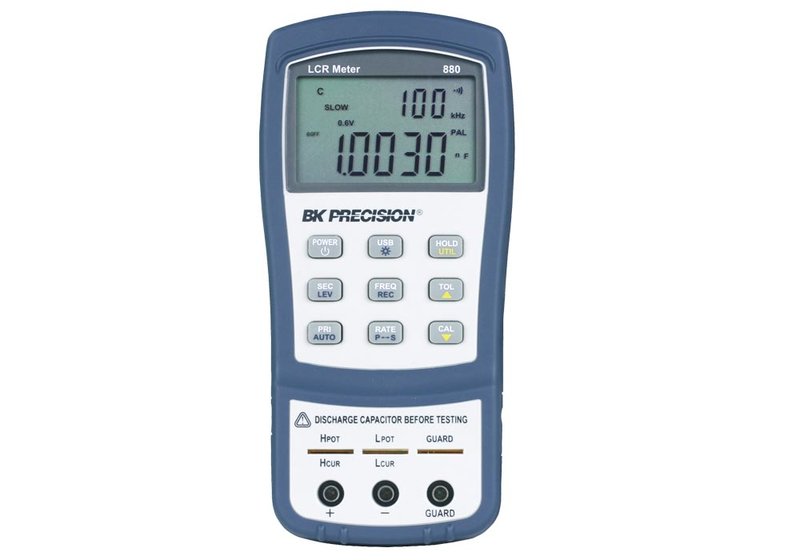

Die 40.000 Count Handheld-LCR-Meter BK878B, BK879B und BK880 von B+K Precision messen Induktivität, Kapazität und Widerstand schnell und präzise. Die Varianten BK879B und BK880 messen zudem Impedanz, θ und ESR. Das Modell BK880 bietet Funktionen, die man sonst nur von gut ausgestatteten Tisch-LCR-Metern kennt, darunter 4-Terminal-Konfiguration, eine Basis-Genauigkeit von bis zu 0,1%, Testfrequenzen bis 100 kHz, wählbare Testsignal-Pegel und Messraten. Die erfassten Daten können über die Mini-USB-Schnittstelle mit der kostenfreien Datenlogger-Software oder per SCPI-Kommandos kontinuierlich zum PC übertragen werden.
- Robuste Handheld-LCR-Meter mit 2-fach-Display.
- Auflösung: 40.000 Counts auf dem Primär-, 10.000 Counts auf dem Sekundär-Display.
- L, C, R und Z (Z nur für BK879B und BK880) Primär-Messung.
- Automatische Kalkulation der Sekundät-Paramter abhängig von Variante (s. Tabelle unten) D, Q, θ, ESR und DCR.
- Genauigkeit bis 0,5%/0,1% und wählbare Testfrequenzen bis 1 kHz/10 kHz/100 kHz.
- Schnelles Auto-Range-Design für einfache Bauteilmessungen.
- Auto-Detect-Modus für automatische Komponententype-Identifikation und Auswahl des Messungstyps (nur BK880).
- Relativ-Modus.
- Sicht- und hörbarer Toleranz-Modus.
- Data Hold und Aufzeichnung von Min/Max/Mittelwert.
- USB- (Virtual COM) Schnittstelle.
- SCPI-kompatible Kommandos für Fernsteuerung.
- Software für Datenlogging und Frontpanel-Emulation als kostenfreier Download.
- Konfigurierbare Einschaltzustände.

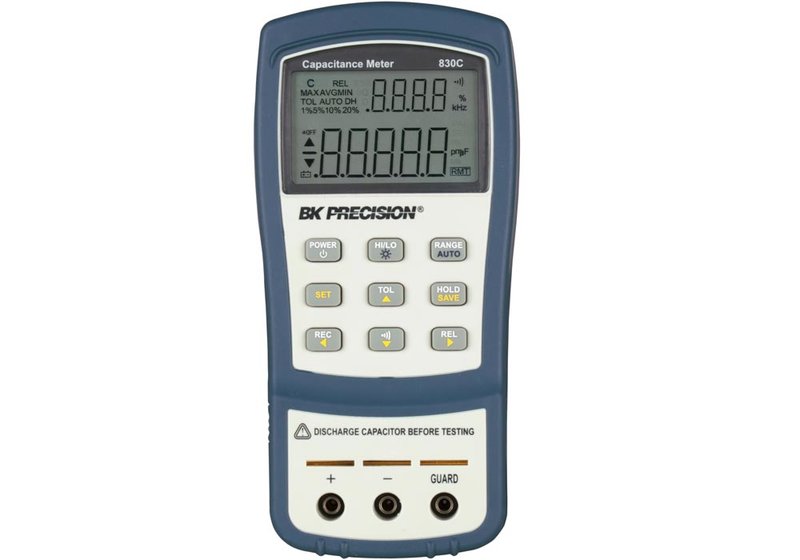

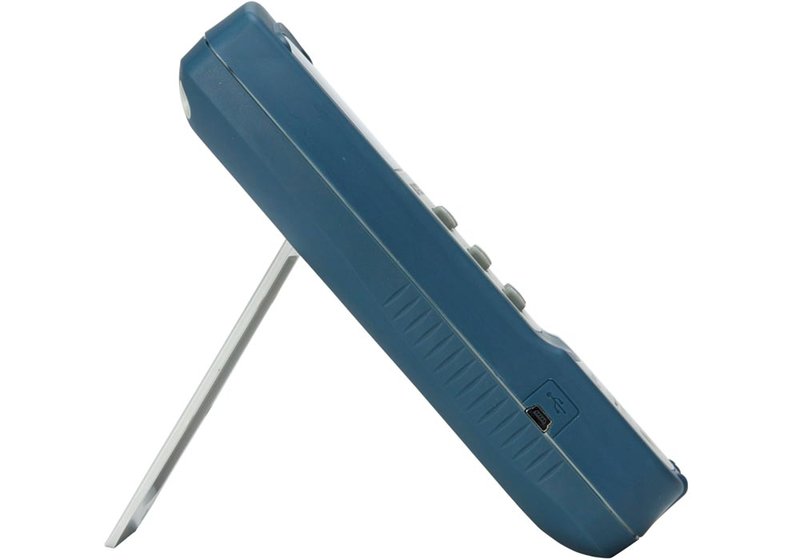

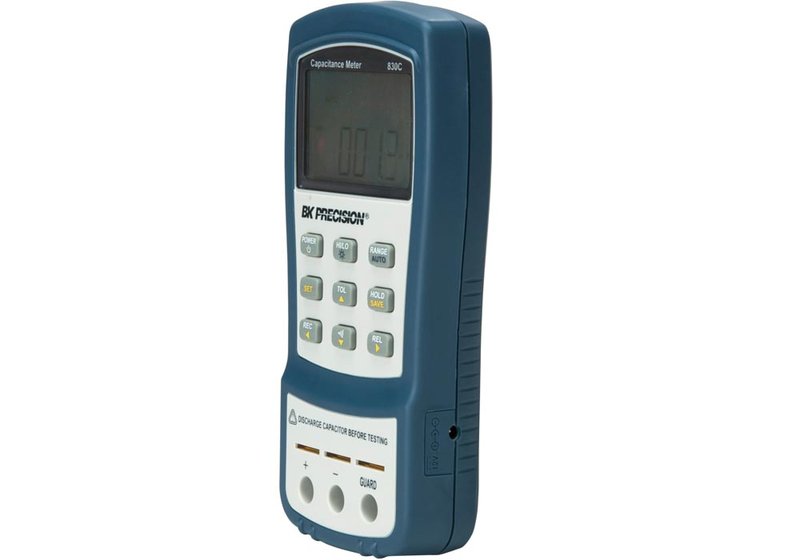

Modell BK830C, BK890C 11.000 Count Handheld C-Meter mit Dual-Display
- Robuste Handheld-C-Meter mit 2-fach-Display.
- Auflösung: 11.000 Counts auf dem Primär-Display.
- Helle LCD-Beleuchtung.
- 0,5% Grundgenauigkeit.
- Schnelles Auto-Range-Design für einfache Bauteilmessungen.
- Relativ-Modus.
- Sicht- und hörbarer Toleranz-Modus: 1%, 5%, 10%, 20%.
- Data Hold und Aufzeichnung von Min/Max/Mittelwert.
- USB- (Virtual COM) Schnittstelle.
- SCPI-kompatible Kommandos für Fernsteuerung.
- Software für Datenlogging und Frontpanel-Emulation als kostenfreier Download.
- Konfigurierbare Einschaltzustände.
Anwendungen
- Fehlersuche bei passiven Komponenten.
- Herstellung von elektronischen Baugruppen.
- Qualitätskontrolle, Sortieren von Bauteilen.
Modell-Übersicht
| Modell | Messungen | Basis-Genauigkeit | Testfrequenzen | Testsignal | Beleuchtetes Display | Auto-Detect-Modus | Toleranz-Modus | Messrate |
| LCR-Meter | ||||||||
| BK878B | L, C, R, D, Q | 0,5% | 120 Hz, 1 kHz | 0,6 Veff | - | - | 1%, 5%, 10% | 1,5 Messungen/s |
| BK879B | L, C, R, Z, D, Q, θ, ESR | 0,5% | 100 Hz, 120 Hz, 1 kHz, 10 kHz | 0,6 Veff | ja | - | 1%, 5%, 10%, 20% | 1,5 Messungen/s |
| BK880 | L, C, R, Z, D, Q, θ, ESR, DCR | 0,1% | 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz | 0,3 Veff, 0.6 Veff, 1 Veff, DCR: 1 VDC | ja | ja | 1%, 5%, 10%, 20% | 4 Messungen/s (fast), 1,5 Messungen/s (slow) |
| Kapazitäts-Meter | ||||||||
| BK830C | C bis 200 mF | 0.5% | - (Messen der Kapazität durch Anlegen eines konstanten Stroms, der die Kapazität kurz läd und wieder entläd) | ja | - | 1%, 5%, 10%, 20% | Typ./ca. 5 Messungen/s | |
| BK890C | C bis 50 mF | 0,5% | ja | - | 1%, 5%, 10%, 20% | Typ./ca. 5 Messungen/s | ||
Lieferumfang: Handheld LCR-Meter BK 878 B, BK 879 B oder BK 880, Messleitungen Bananenstecker-zu-Krokodilklemmen, 9 V Batterie, Mini-USB Interface-Kabel, Handbuch, AC-Adapter (BK879B, BK880), Kurzschluss-Platte (BK880), Kelvin-Clip Messleitungen (BK880), SMD-Pinzette (BK880).
Handheld C-Meter BK 830C oder 890C, Leitungen mit Krokodilklemmen, 9 V Batterie, Mini-USB Interface-Kabel, Handbuch; AC-Adapter (nur BK830C).
