B+K Precision BK89x Serie LCR-Meter als Tisch-/Rack-Gerät
Vorteile der BK891, BK894, BK895 Präzisions-LCR-Meter
- 0,05% beste Impedanz-Genauigkeit.
- Verschiedene wählbare Test-Pegel je nach Modell.
- Einstellbare Messgeschwindigkeit für schnelles Auslesen oder bessere Genauigkeit.
B+K Precision BK89x Serie LCR-Meter als Tisch-/Rack-Gerät

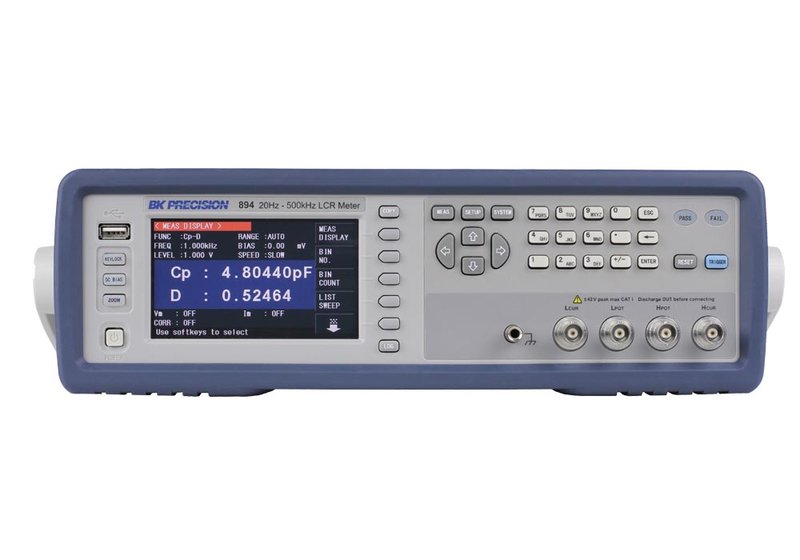

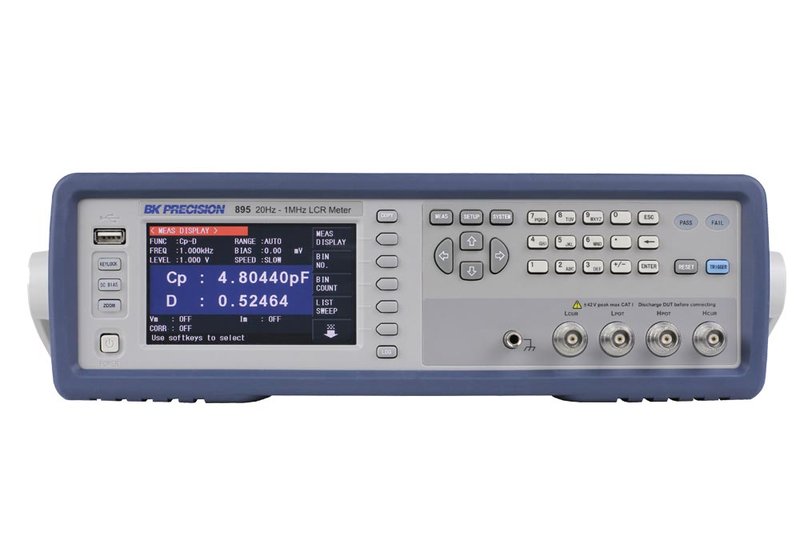

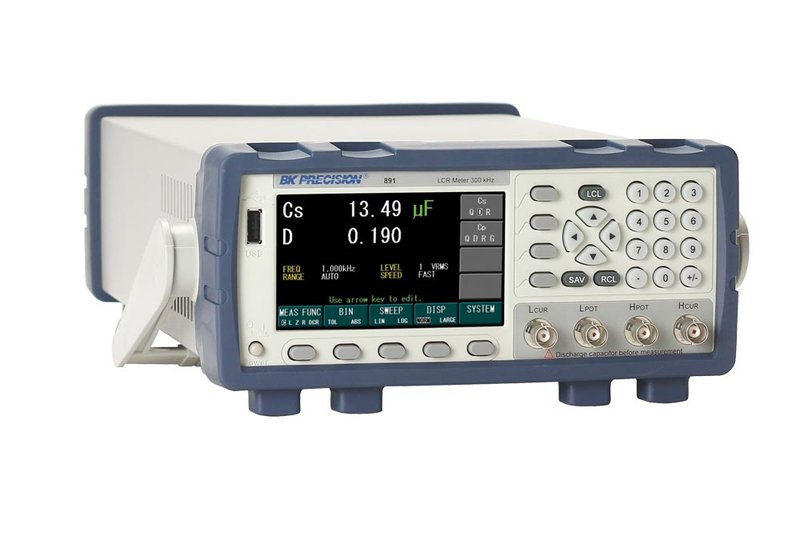

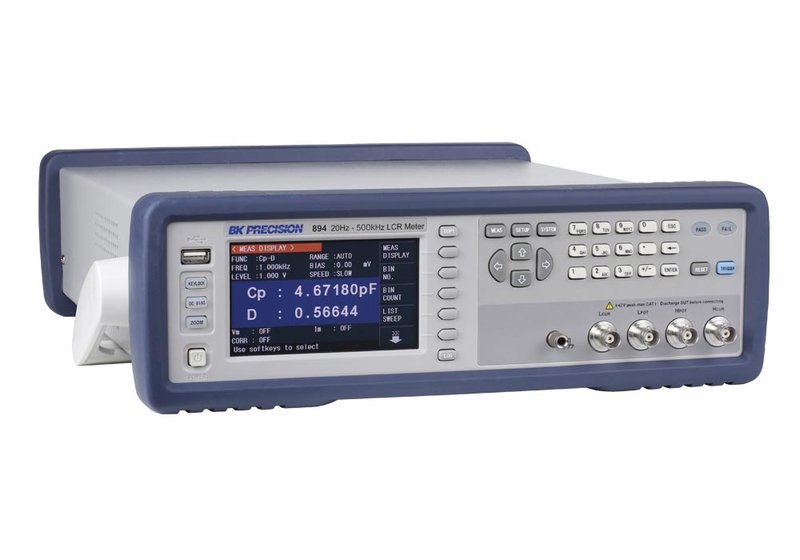

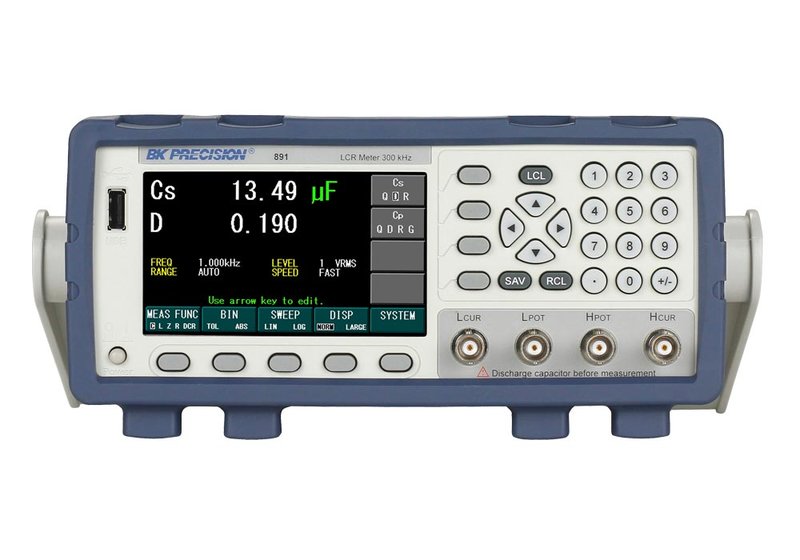

Die B+K Precision Instrumente BK891, BK894 und BK895 sind hochgenaue LCR-Meter zum Messen von Induktivität, Kapazität und Widerstand von Komponenten und Materialien bei DC oder im Bereich 20 Hz bis 300 kHz, 500 kHz, 1 MHz. Diese LCR-Meter bieten flexible AC- und DC-Test-Signal-Konfigurationen. Das klare 4,3-Zoll/10,9 cm TFT LCD liefert eine übersichtliche Darstellung aller Messungen und Einstellungen zusammen mit den Ergebnissen des BIN Sortier-Komparators. Mit einer Basis-Genauigkeit von 0,05%, Auto-Level-Control (ALC, nur bei BK894/BK895) und viele anderen praktischen Funktionen sind die LCR-Meter die perfekten Werkzeuge für den Einsatz in F&E, Produktion und Qualitätssicherung.
- LCR-Meter Serie - Tisch-/Rack-Geräte.
- Verschiedene AC Test-Signal-Spannungen, s. Tabelle unten.
- Test-Frequenzen 20 Hz...300 kHz, 500 kHz oder 1 MHz.
- 0,05% beste Impedanz-Genauigkeit.
- Standard USB- und LAN-Schnittstelle für Fernsteuerung mit SCPI-Kommandos.
- Modell BK891:
- Einstellbare Messgeschwindigkeit für schnelles Auslesen oder bessere Genauigkeit.
- 300-Punkt lineare und logarithmische Sweep-Funktion.
- Bin Sortier-Funktion (9 primär, 1 sekundär und 1 "Out-of-spec Bin").
- Sichern/laden von bis zu 100 Setups (10 intern) inklusive 1000 Messungen und Screenshots.
- Modelle BK894, BK985:
- 3 AC Strom-Bereiche, wählbar über interne 30 Ω, 50 Ω oder 100 Ω AC-Impedanz. Die 30-Ω-Einstellung liefert bis zu 66,7 mAeff Treiberstrom, ausreichend für große Induktivitäten und Transformatoren.
- Eingebaute DC-Bias-Quelle, einstellbar im Bereich -5...+5 V/-50...+50 mA.
- Schnelle Messgeschwindigkeiten bis 13 ms/Lesung.
- 201-Punkte List-Sweep-Funktion mit der Möglichkeit von Fequenz-Sweeps, AC- und DC-Bias Spannung/Strom-Pegel.
- Auto-Level-Control hält das Messignal für den Prüfling auf konstantem Pegel.
- Überwachung des Spannungs- und Strom-Testsignals.
- BIN-Komparator-Funktion zum Sortieren von Komponenten in 10 Bin-Plätzen.
- 1 m und 2 m Kabel-Kompensation.
- 4-Terminal Prüfadapter und Kelvin-Clip Testleitungen im Lieferumfang.
- Transformator-Testfunktion mit optionalem Transformator-Prüfadapter TL89T1.
- Vielseitige Trigger-Funktionen (intern, extern, Bus und manuell).
Modell-Übersicht
| Modell | Testfrequenz | Beste Genauigkeit | Testspannungspegel | Gemessene Parameter | Schnittstellen |
| BK891 | 20 Hz...300 kHz | 0,05% | 0,5 Veff, 1 Veff | L, C, R, G, B, Y, D, Q, θ, DCR | USB, LAN, GPIB |
| BK894 | 20 Hz...500 kHz | 0,05% | 5 mVeff...100 mVeff, 100 mVeff...1 Veff, 1 Veff...2 Veff (Auto-Level-Control aus); 10 mVeff...1 Veff (Auto-Level-Control an) | L, C, R, G, B, X, Y, Z, Q, D, θ, DCR (Bereich 0,01 Ω...100 MΩ) | USB, LAN, RS232 |
| BK895 | 20 Hz...1 MHz | 0,05% | 5 mVeff...100 mVeff, 100 mVeff...1 Veff, 1 Veff...2 Veff (Auto-Level-Control aus); 10 mVeff...1 Veff (Auto-Level-Control an) | L, C, R, G, B, X, Y, Z, Q, D, θ, DCR (Bereich 0,01 Ω...100 MΩ) | USB, LAN, RS232, GPIB |
Lieferumfang: LCR-Meter BK 891, 894 oder 895, Handbuch, Netzkabel, Kelvin-Clips, Kalibrierzertifikat und Testreport. Zusätzlich beim BK894/895: 4-Terminal Prüfadapter, Kurzschluss-Brücke.
