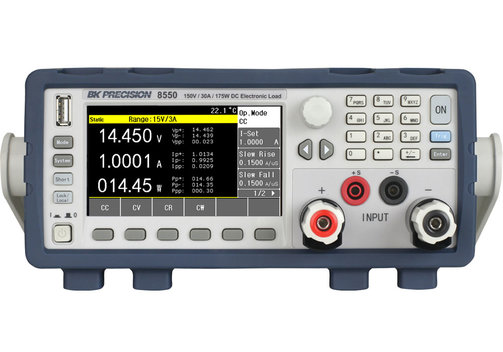

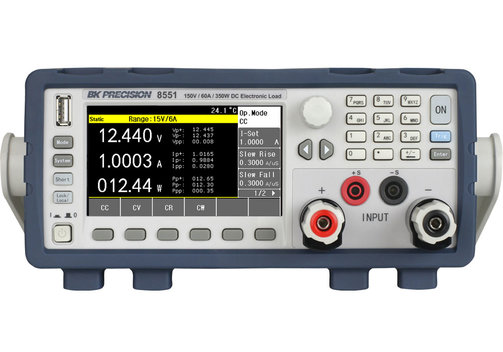

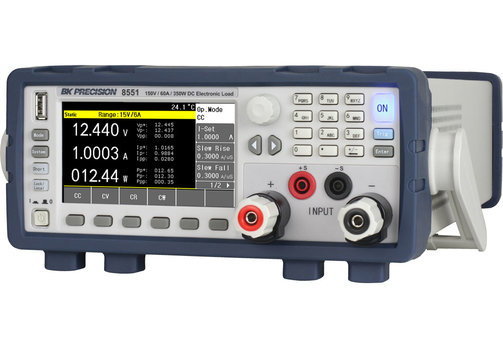

B+K Precision 8550 Serie Programmierbare elektronische DC-Lasten
Vorteile der elektronischen Lasten BK8550 und BK8551 bis 350 W
- 1-Kanal programmierbare elektronische DC-Lasten.
- Bis 175 W oder 350 W.
- Nennspannung/-strom 150 V/30 A oder 150 V/60 A.
B+K Precision 8550 Serie Programmierbare elektronische DC-Lasten
Die elektronischen DC-Lasten der Serie BK8550 bieten eine Leistung bis 350 W in einem kompakten Benchtop-Formfaktor. Die Geräte eigenen sich ideal für Prüfung und Bewertung von Stromversorgungen, DC-DC-Wandlern, Batterien, Batterie-Ladegeräten und Photovoltaik-Anlagen. Zu den statischen Betriebsarten gehören Konstant-Strom (CC), Konstant-Spannung (CV), Konstant-Widerstand (CR) und Konstant-Leistung (CW). Konfigurierbare Listen-, Transienten- und automatische Testmodi bieten dynamisch wechselnde Last-Bedingungen zur Bewertung einer Vielzahl von DC-Quellen. Zusätzlich vereinfacht der spezielle Batterie-Entladungsmodus Batterietests mit konfigurierbaren Stoppbedingungen. Messdaten und andere Parameter können direkt auf einem Flash-Laufwerk gespeichert werden.
- 1 Kanal programmierbare elektronische DC-Lasten.
- Hohe Leistungsdichte, bis 350 W im kompakten 2-HE-Half-Rack-Formfaktor.
- Einschwingbetrieb bis 20 kHz im CC-Modus.
- Betriebsarten CC/CV/CR/CW.
- Remote-Sense-Anschlüsse an der Vorderseite.
- Programmierung im Listenmodus.
- Automatischer Testmodus.
- Überspannungs- (OVP), Überstrom- (OCP) und Überleistungsschutz (OPP), Fernumkehrspannung (RRV) und Schlüsselsperrfunktion.
- Thermostatisch geregelte Lüfter für leisen Betrieb.
- Kurzschluss-, Sweep-, Lastregelungs- und Schutzgrenzen-Test.
- CR-LED-Modus zur Simulation des Belastungsverhaltens von typischen LED.
- Konfigurierbarer Batterie-Entladungstest.
- Einstellbare Spannungs-/Strom-Anstiegsrate.
- USB-Host-Anschluss an der Vorderseite zum Protokollieren von Messdaten.
- Speichern/Abrufen von Geräteeinstellungen im internen Speicher.
- Analoger BNC-Ausgang zur Stromüberwachung.
- Betriebssoftware und Batterietestsoftware im Lieferumfang enthalten.
- 4,3"/10,9 cm LCD-Bildschirm.
- RS232-Schnittstelle.
- Allgemeine Handler-Schnittstelle bietet Pass/Fail-Feedback und vereinfacht die Integration mit PLC-Geräten.
Modell-Übersicht
| Modell | BK8550 | BK8551 |
| Eingangsleistung | 175 W | 350 W |
| Eingangsspannung | 0...150 V | 0...150 V |
| Eingangsstrom | Low 0...3 A High 0...30 A | Low 0...6 A High 0...60 A |
| Min. Betriebsspannung | Low 0,15 V bei 3 A High 1,5 V bei 30 A | Low 0,15 V bei 6 A High 1,5 V bei 60 A |
| Betriebsarten | CV (konstante Spannung), CC (konstanter Strom), CR (konstanter Widerstand), CW (konstante Leistung/Watt) | |
| Schutz | OVP (Überspannungsschutz), OCP (Überstromschutz), OPP (Überleistungsschutz), RRV (Fernrückwärtsspannung) | |
| Anzeige | 4,3"/10,9 cm LCD | |

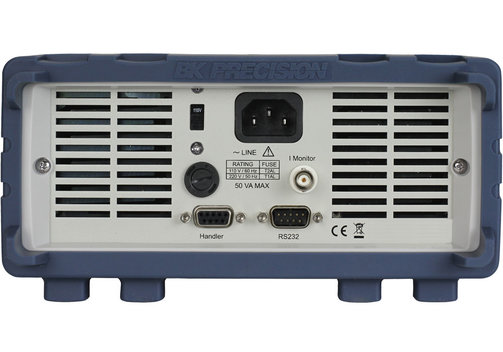

| Schnittstellen | USB-Host (Frontplatte), RS232, Handler-Schnittstelle | |
| Abmessungen (mm) | 213 x 88 x 390 | |
| 3 kg | 4,8 kg | |
Lieferumfang: Elektronische DC-Last BK 8550 oder 8551, Netzkabel, Kalibrierungszertifikat.
Optionales Zubehör, nicht im Lieferumfang enthalten: TLPWRI Hochstrom-Messleitungen.
