Vorteile der BK407xC Signalgeneratoren bis 30 oder 50 MHz

  • Zweikanalig mit echter Punkt-für-Punkt-Arbiträrsignal-Generierung.
  • Signallänge bis 4 MPts/Kanal; Abtastrate bis 250 MS/s.

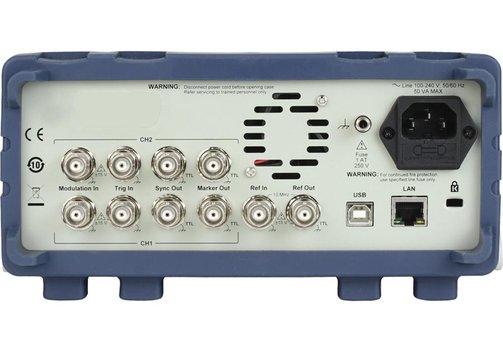

  • USB und LAN/Ethernet Schnittstelle, Modell mit zusätzlichem GPIB.

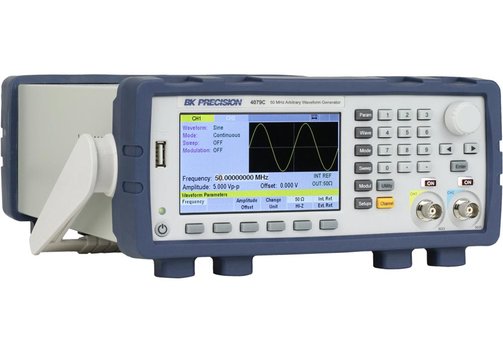

B+K Precision BK407xC-Serie Zweikanal-Funktions- und Arbiträr-Signalgeneratoren

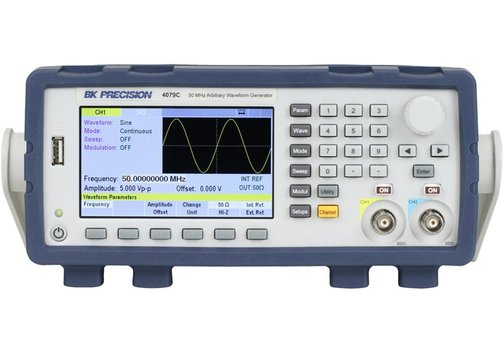

BK4078C (30 MHz) und BK4079C (50 MHz) Signalgeneratoren

Die B&K Precision BK4078C und BK4079C sind zweikanalige Funktions- und Arbiträr-Signalgeneratoren, die mit einer echten Punkt-für-Punkt-Arbiträr-Signalgenerierung arbeiten und weniger Jitter und Verzerrungen erzeugen als Lösungen, die auf typischen DDS-Architekturen basieren. Sie verfügen über einen Frequenzbereich von 30 oder 50 MHz, 16 bit Auflösung, eine Abtastrate bis 250 MS/s, einen tiefen Signal-Speicher bis 4 MPts pro Kanal und 128 MB Speicherkapazität. Standard-USBTMC- und LAN-Schnittstellen in Kombination mit der 407XC-Software ermöglichen es dem Benutzer, eigene Signalformen ahochzuladen und binäre, CSV- und Textdateien mit Signaldaten in eine Arbiträrsignal-Datei (.arb) zu konvertieren. Eine GPIB-Schnittstelle ist im Modell BK4079C-GPIB verfügbar.

  • Signalformen bis 30 MHz (BK4078C) oder 50 MHz (BK4079C).
  • 2 Kanäle mit dedizierten ON/OFF-Ausgangstasten für jeden Kanal.
  • Abtastrate bis 250 MS/s.
  • Wellenformlänge bis 4 MPts/Kanal.
  • Amplitudenbereich 0...10 VSS gegen 50 Ω oder bis 20 VSS gegen einen offenen Stromkreis.
  • 16 bit Amplitudenauflösung.
  • Lineares und logarithmisches Wobbeln/Sweep.
  • Unterstützte Modulationsverfahren AM, FM, PM, BPSK und FSK.
  • Einstellbares Tastverhältnis.
  • Kontinuierliche, getriggerte, Burst- und Gate-Modi.
  • Interne/externe Triggerung und programmierbare Marker.
  • Variabler DC-Versatz ±5 V.
  • Niedriger Jitter <25 ps.
  • NISPOM-konforme Bereinigung zur sicheren Wiederherstellung der Werkseinstellungen.

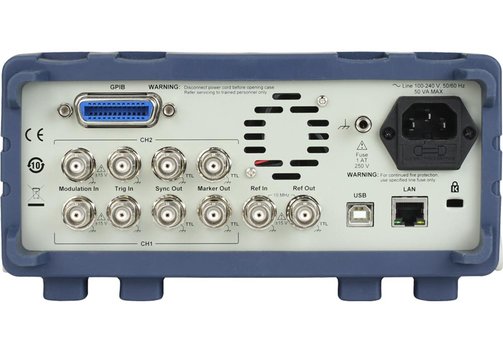

  • USB- und LAN/Ethernet-Schnittstellen standardmäßig, zusätzlich GPIB bei Version BK4079C-GPIB.
  • 4,3"/10,9 cm LCD.
  • Interner Speicher zum Speichern/Abrufen von Geräteeinstellungen.
  • Kalibrierung im geschlossenen Gehäuse.
  • Überlastungsschutz für die Ausgänge.
  • cTUVus-Zertifizierungszeichen erfüllt die CSA- und UL-Sicherheitsstandards.

Modell-Übersicht

ModellBK4078CBK4079C(-GPIB)
Frequenzbereich30 MHz (Sinus, Rechteck)50 MHz (Sinus, Rechteck)
SignalformenStandard: Sinus, Rechteck/Puls, Dreicke/Rampe,
fest integrierte Arbiträr-Signale: Sinus, Dreieck, Rechteck, Rauschen, Ramp auf/ab, Sinus(X)/X, exponentieller Ansteig/Abfall, Gauss, Lorentz, Haversinus,
vom Anwender definierte Arbiträr-Signale
Arbiträrsignal-CharakteristikaSignallänge 2...4.194.305 pts; Sample-Rate 250 MS/s, Punktausführungsrate einstellbar von 4 ns bis 100 s; Spannungs-Auflösung 16 bit (65.536 Level); Rauschen programmierbar 1...100% oder zum Arbiträrsignal hinzugefügt; Bandbreite max. 50 MHz (2-Punkt-Signallänge)
BetriebsartenKontinuierlich, getriggert, Burst, Gated, Phase; die getriggerte Frequenz des Signalzyklus ist auf 10 MHz begrenzt
Sweep/WobbelnForm linear und logarithmisch, aufwärts oder abwärts; Sweep-Zeit 10 ms...100 s; Sweep-Trigger-Modus intern, extern, kontinuierlich oder Burst
BurstSignalformen: Sinus, Rechteck, Dreieck, Puls, Arb; Zählung 1...999.999 Zyklen; Triggerquelle: Manuell, intern, extern
Amplitudenbereich2 mV...20 VSS in offenen Stromkreis
Modulations-TypenAM, FM, PM, PWM, FSK, BPSK
Anzeige4,3"/10,9 cm LCD 480x272
SchnittstellenUSB (USBTMC-kompatibel), LAN/Ethernet, Version BK4079C-GPIB zusätzlich mit GPIB
Abmessungen (mm)214 x 88 x 300; 2,5 kg

Lieferumfang: BK 4078C oder 4079C (-GPIB), Netzkabel, USB-Kabel, Prüfbericht und Kalibrierzertifikat.
