B+K Precision PR6x-Serie 30MHz differenzielle Hochspannungs-Tastköpfe
B+K Precision PR6x-Serie 30 MHz differenzielle Hochspannungs-Tastköpfe

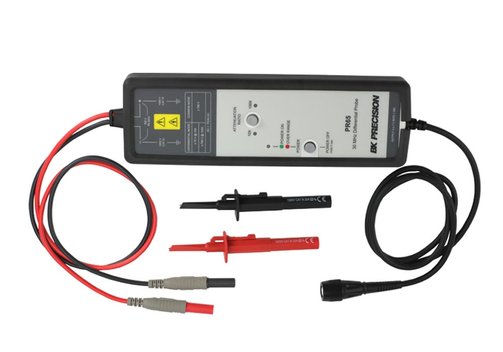

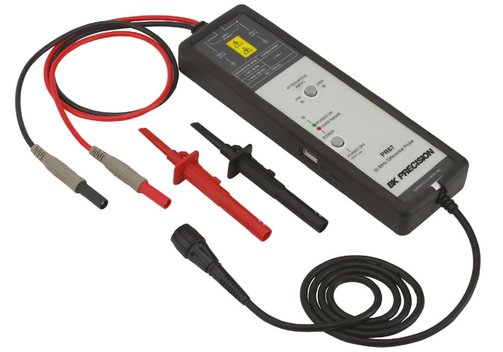

Die B+K Precision PR65 und PR67 sind differenzielle Tastköpfe. Sie ermöglichen es geerdeten Oszilloskopen, sichere und genaue erdfreie Messungen zwischen zwei Spannungspunkten durchzuführen. Sie sind kompatibel zu Oszilloskopen mit einer Eingangsimpedanz von 1 MΩ und können mit Batterien (im Lieferumfang enthalten), einem universellen Netzadapter (im Lieferumfang enthalten) oder von Oszilloskopen mit entsprechendem USB-Port betrieben werden. Die Tastköpfe sind cTUVus-zertifiziert nach IEC 61010-031:2015.
- 30 MHz Bandbreite (-3 dB).
- Bis 700 V (PR65) oder 1400 V (PR67) differentiell (DC + AC Spitze).
- 1000 V CAT III-zertifiziert.
- cTUVus-zertifiziert.
- Anzeige für Spannungsüberschreitung.
- Umschaltbares Dämpfungsverhältnis.
- Stromversorgungsoptionen: Batterien, Oszilloskop oder Netzstrom.
- Isolierte BNC-Schnittstelle.
- Gummischutzhülle.
Modell-Übersicht
| Modell | PR65 | PR67 |
| Abschwächung | 10x/100x | 20x/200x |
| Max. Spannung (DC + AC Spitze) | ±70 V/±700 V | ±140 V/±1400 V |
| Bandbreite | 30 MHz | |
| Maximale Nenneingangsspannung | (jede Seite gegen Erde) 1000 V CAT III | |
| Abmessungen (mm) | BNC-Kabellänge 95 cm ±3 cm; Abmessungen der Sonde 220 x 68 x 28 (mit Gummischutzhülle); 488 g (mit Batterien und Gummischutzhülle); USB Typ-C Kabellänge 100 cm ±3 cm | |
Lieferumfang: PR 65 oder 67, isolierte Federhakensonden (1000 V CAT III, 20 A), Schutzgummi, Koffer, USB-Netzkabel (1 m, USB-A-auf-C), Netzadapter (Nordamerika-Stecker auf USB-A-Buchse) und EU-Stecker-Konverter.
