B+K Precision HPS Hochleistungs-Gleichstromversorgungen, programmierbar
Vorteile der Stromversorgungen HPS20K800 und HPS20K1500 bis 20 kW
- Hochleistungs-Gleichstromversorgungen bis 20 kW, 800/1500 V und 13,4/25 A.
- Saubere Ausgangsleistung mit geringer Restwelligkeit und geringem Rauschen in einem 3HE-Formfaktor.
- Mehrere HPS können parallel für insgesamt 160 kW kombiniert werden.
B+K Precision HPS Hochleistungs-Gleichstromversorgungen, programmierbar

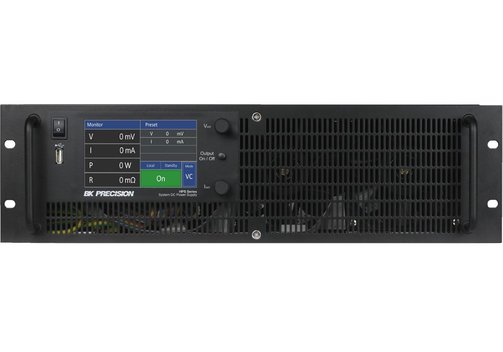

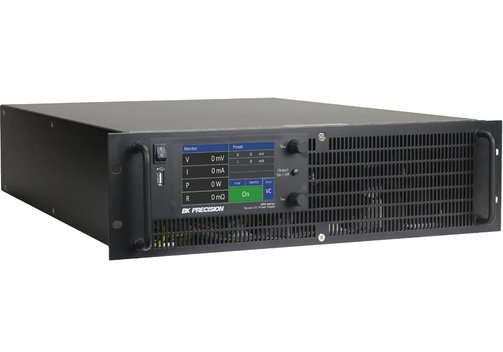

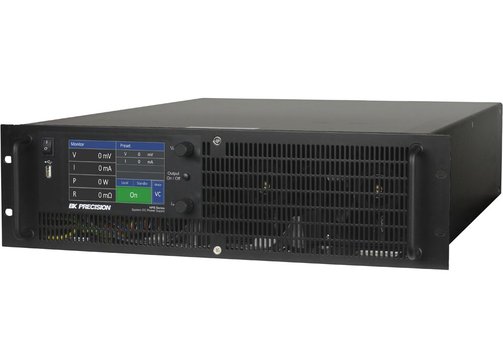

Die B+K Precision HPS sind eine Serie von programmierbaren DC-Stromversorgungen bis 20 kW. Mehrere HPS können parallel kombiniert werden, um die Gesamtausgangsleistung auf 160 kW zu erhöhen. In einem kompakten 3HE-Formfaktor bieten sie eine saubere Ausgangsleistung und einen hohen Wirkungsgrad mit einer Ausgangsspannung bis 1500 V. Zu den Anwendungsbereichen gehören die Prüfung von Photovoltaik-Komponenten, einschließlich Wechselrichtern und Batterieladereglern, die Prüfung von Relais und Bauteilen, verschiedene ATE-Anwendungen in der Luft- und Raumfahrt, in Elektrofahrzeugen und in der Umwelttechnik sowie allgemeine Fertigungs- und Produktionstests.
- Programmierbare DC-Netzteile mit hoher Leistungsdichte, 20 kW in einem 3HE-Formfaktor.
- 5"/12,7 cm TFT-Touchscreen-Display für intuitive Steuerung.
- Wirkungsgrad bis 94%.
- Eingebaute Spannungs- und Strommessung.
- Bis 160 kW Ausgangsleistung bei 8 parallel geschalteten Geräten.
- Galvanisch getrennte analoge Steuer- und Überwachungsschnittstelle.
- Konfigurierbare Spannungs- und Stromanstiegszeit.
- Schnelle Einschwingzeit <3 ms.
- Thermostatisch geregelte Lüfter tragen zur Geräuschminimierung bei.
- Simuliert die Leistung von Photovoltaikanlagen.
- Fernabfrage zur Kompensation von Spannungsabfällen.
- Datenaufzeichnung direkt auf einen USB-Stick.
- Skriptfunktion ermöglicht die Ausgabe einer Folge von benutzerdefinierten Spannungs-/Stromschritten auf der Grundlage einer Reihe von geschriebenen Befehlen.
- Ein/Aus-Timer für die Ausgabe.
- RS232- und LAN/Ethernet-Schnittstellen; LabVIEW-Treiber im Lieferumfang.
- 3-phasige 208 VAC (auf Anfrage) oder 400 VAC (Standard) Eingangskonfigurationen verfügbar.
Modell-Übersicht
| Modell | HPS20K800 | HPS20K1500 |
| Kanäle | 1 | |
| Max. Ausgangsleistung | 20 kW | |
| Max. Ausgangsspannung | 800 V | 1500 V |
| Max. Ausgangsstrom | 25 A | 13,4 A |
| Schutz | OVP/UVP (Über-/Unterspannungsschutz), OCP (Überstromschutz), OPP (Überleistungsschutz) und Tastensperrfunktion | |
| Netz-/Lastregelung | 160 mV/420 mV 5 mA/33 mA | 300 mV/770 mV 3 mA/27 mA |
| Restwelligkeit und Rauschen (20 Hz...20 MHz) | Spannung Spitze-Spitze 350 mV Spannung effektiv 150 mV Strom effektiv 25 mA | Spannung Spitze-Spitze 900 mV Spannung effektiv 200 mV Strom effektiv 12 mA |
| AC-Eingang | 208 AC-Eingang: Nenneingangsspannung 208 VAC, Eingangsbereich 187...229 VAC, Frequenz 47...63 Hz, 3 Phasen 400 AC-Eingang: Nenneingangsspannung 400 VAC, Eingangsbereich 360...440 VAC, Frequenz 47...63 Hz, 3 Phasen | |

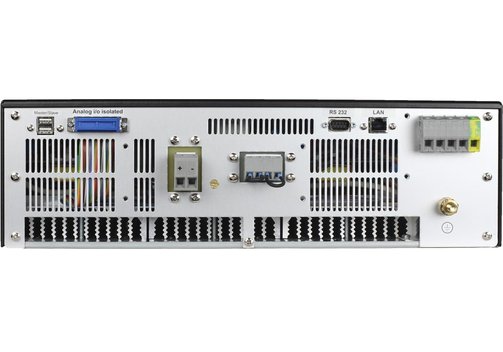

| Schnittstellen | RS232, LAN/Ethernet, analog (galvanisch getrennt, 25-polig Sub-D | |
| Anzeige | 5"/12,7 cm TFT-Touchscreen | |
| Abmessungen(mm) | 482 x 133 x 615, 3U, 37 kg | |
