BASE modulare PC-Karten für die Messdatenerfassung und Steuerung
BASE modulare PC-Karten für die Messdatenerfassung und Steuerung

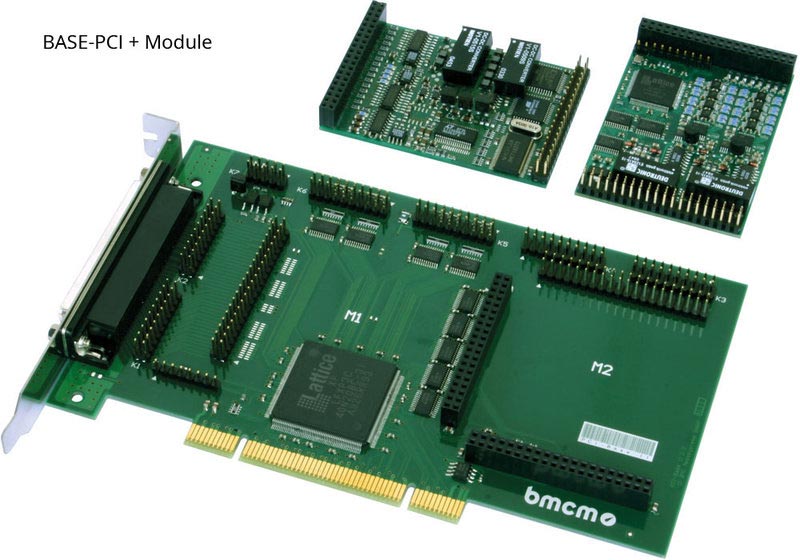

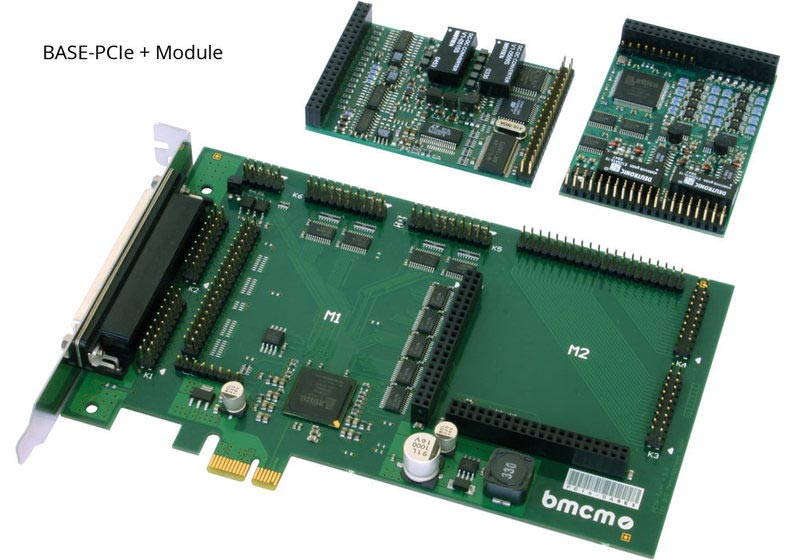

Basis-Karten Modelle BASE-PCI (PCI-BASEII), BASE-PCIe (PCIE-BASE) und Aufsteckkarten MADDA16II, MDA16-4I
Die BASE Serie umfasst Basis-Messkarten für den PCI- oder PCI-Express-Bus. Auf den Karten befinden sich Digital-I/O-Kanäle und Zähler, weitere Funktionen werden individuell nach Bedarf mit einfach aufsteckbaren Zusatzkarten erweitert. Die Aufsteckmodule unterscheiden sich in der Anzahl der Ein- und Ausgänge, ihrer Auflösung und Abtastrate.
- 2 Modulsteckplätze.
- 32 Digital-Kanäle (2x 16 bit, TTL/CMOS).
- 3 Zähler (32 bit, 1 MHz) für Puls- oder Inkrementalgeber Messung.
- 4k FIFO für schnelle Datenerfassung.
- PCI-Bus oder PCIe-Bus kompatibel (PCI-Express x1).
- Übertragungsrate max. 1 Megasample.
- I/O-Anschlüsse: 37-polige Sub-D Buchse.
- Treibersoftware im Lieferumfang. Unterstützt von der Software NextView.
Modell-Übersicht Basis-Karten
| Modell | Modul-Steckplätze | On-Board I/O-Kanäle | On-Board FIFO | Bus-System |
| BASE-PCI =PCI-BASEII) | 2 | 32 Digitalkanäle (2x 16 bit, TTL/CMOS, 8 bit-weise als Ein- oder Ausgänge) 3 Zähler (32 bit, 1 MHz) für Puls- oder Inkrementalgeber Messung | 4 k | PCI |

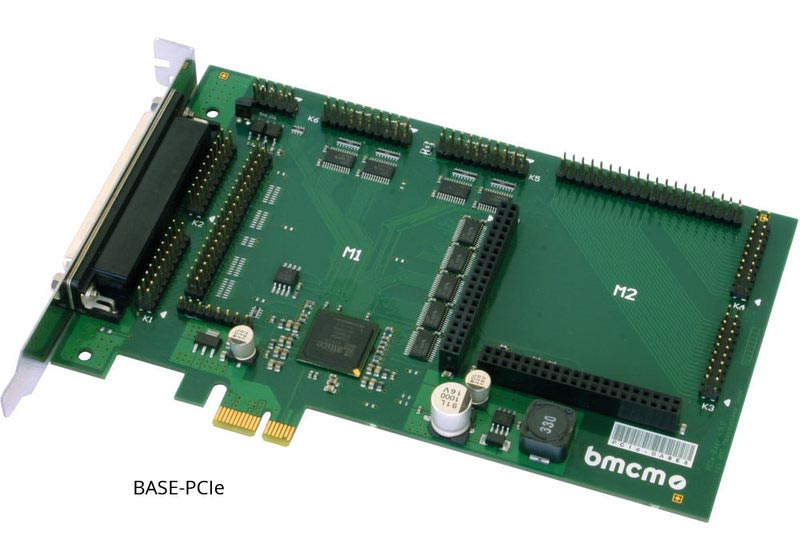

| BASE-PCIe (=PCIE-BASE) | 2 | 32 Digitalkanäle (2x 16 bit, TTL/CMOS, 8 bit-weise als Ein- oder Ausgänge) 3 Zähler (32 bit, 1 MHz) für Puls- oder Inkrementalgeber Messung | 4 k | PCI-Express x1 |
Modell-Übersicht Aufsteckkarten
| Modell | Typ | Analog-Eingänge | Analog-Ausgänge | Weitere Daten |

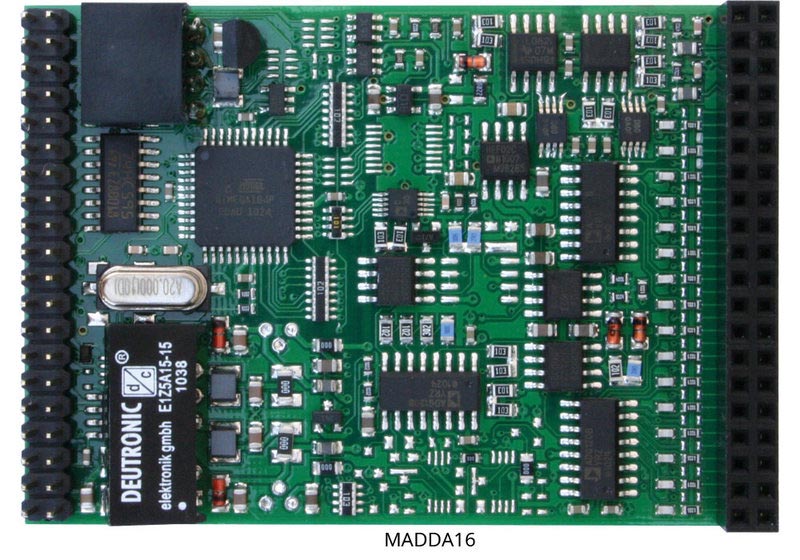

| MADDA16 (ersetzt durch MADDA16II) | Isoliertes A/D- und D/A-Wandler-Modul | 16 Analog-Eingänge, galvanisch getrennt; Bereiche ±10 V, ±5 V, ±2 V, ±1 V; A/D-Wandlung: 16 bit/250 kHz Summenabtastrate | 2 Analoge-Ausgänge, galvanisch getrennt von der PC-Masse; Bereich ±10 V; D/A-Wandlung: 16 bit | Integrierter RISC Controller |

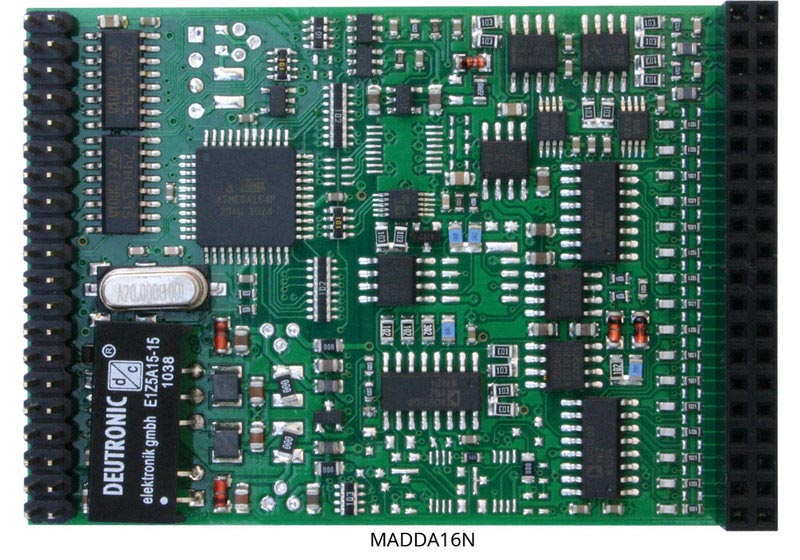

| MADDA16N (ersetzt durch MADDA16II) | A/D- und D/A-Wandler-Modul | 16 Analog-Eingänge, Bereiche ±10 V, ±5 V, ±2 V, ±1 V; A/D-Wandlung: 16 bit/250 kHz Summenabtastrate | 2 Analoge-Ausgänge; Bereich ±10 V; D/A-Wandlung: 16 bit | Integrierter RISC Controller |
| MADDA16II | A/D- und D/A-Wandler-Modul | 16 Analog-Eingänge, Bereiche ±10 V, ±5 V, ±2 V, ±1 V; A/D-Wandlung: 16 bit/250 kHz Summenabtastrate | 2 Analoge-Ausgänge; Bereich ±10 V; D/A-Wandlung: 16 bit | Integrierter RISC Controller. Im Vergleich zu MADDA-Vorgänger-Modellen: Höhere DC-Genauigkeit, reduziertes Rauschen in allen Messbereichen, geringere Temperaturdrift, niedrigerer Stromverbrauch |

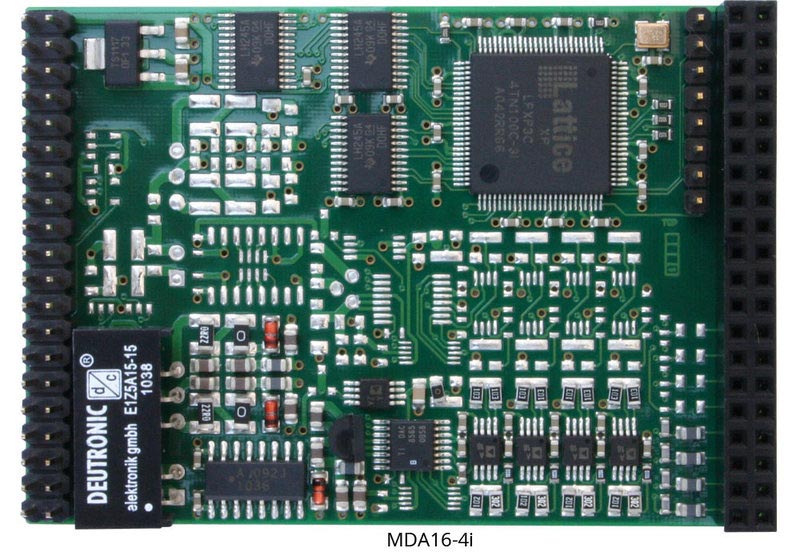

| MDA16-4I | Isoliertes D/A-Wandler-Modul | - | 4 Analoge-Ausgänge, galvanisch getrennt von der PC-Masse; Bereich ±10 V; D/A-Wandlung: 16 bit | - |
Software: ActiveX Controls LIBADX (Hardware-unabhängig) zur Programmierung unter Windows XP/7/8/10; LIBAD4 SDK zur C/C++-Programmierung unter Windows XP/7/8/10; Messprogramm NextView4 als voll funktionsfähige 30-Tage-Testversion.
Optional: NextView4 professionelle Software in den Versionen Professional oder Lite zur Erfassung und Analyse von Messdaten unter Windows XP/7/8/10.
