Keysight Serie B2900B/BL Präzisions-SMU Quelle/Messegerät
Vorteile der Keysight B2900B/BL Serie Source-Measure-Units
- Präzisions-SMUs mit min. 10 fA/100 nV Quellen- und Messauflösung.
- 1- und 2-Kanal-Modelle mit grafischer Anzeige.
- PC-Schnittstellen USB, LXI, GPIB.
Keysight Serie B2900B/BL - Präzisions-SMU Quelle/Messegerät

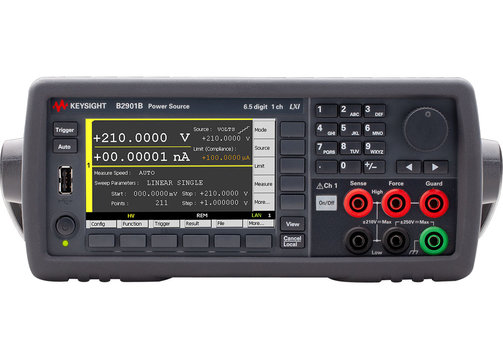

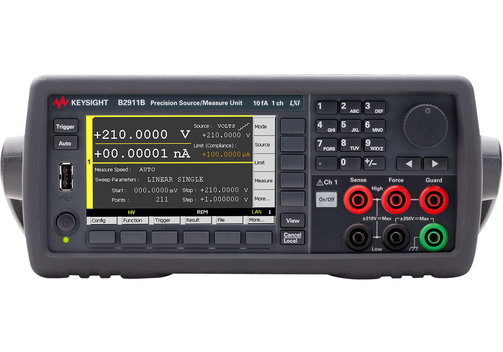

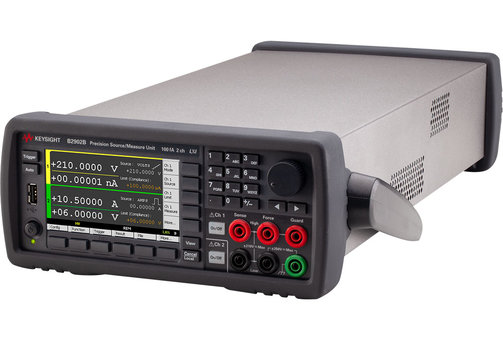

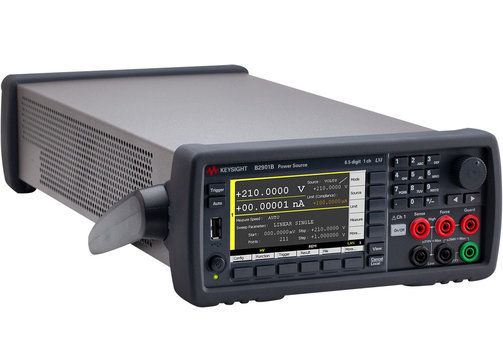

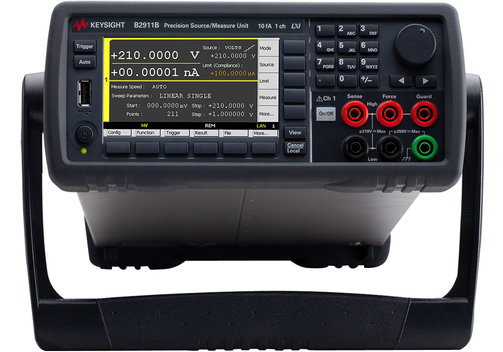

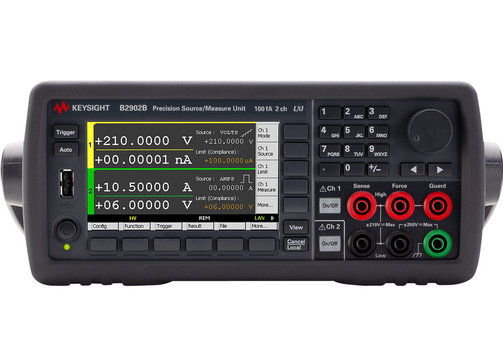

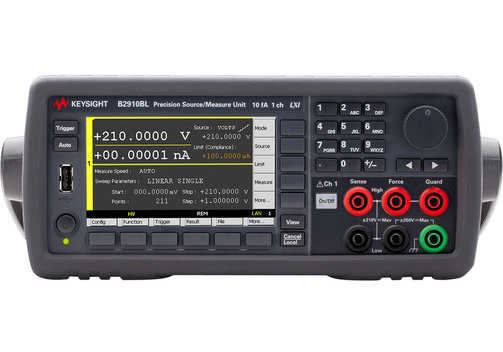

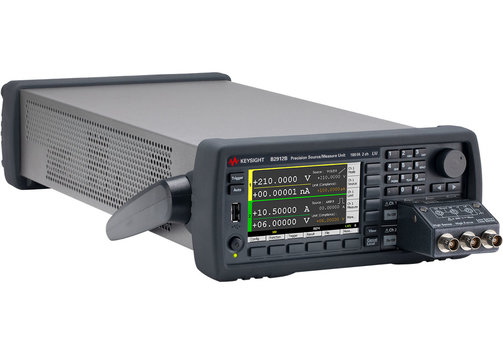

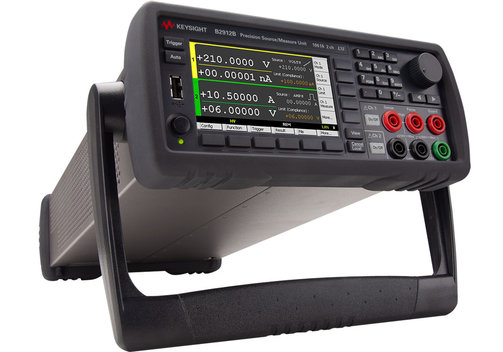

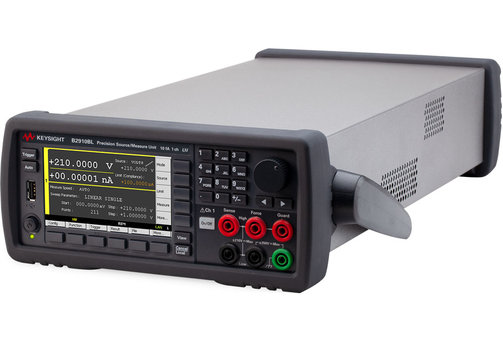

Modelle Keysight B2901BL, B2910BL, B2901B, B2902B, B2911B, B2912B
Die Keysight B2900B/BL Serie sind kompakte, kostengünstige Präzisions-Source/Messgeräte (SMUs) mit der Fähigkeit, sowohl Spannung als auch Strom für eine Vielzahl von IV-Messaufgaben (Strom gegen Spannung) zu liefern und zu messen, die sowohl eine hohe Auflösung als auch Genauigkeit erfordern. Die SMUs der Serie B2900B/BL haben ein max. Ausgangs-Spannung von ±210 V und max. Strom von ±3 ADC bzw. ±10,5 A gepulst. die hochpräzise Quellen- und Messauflösung beträgt min. 10 fA/100 nV. Zusammen mit dem grafischen Farb-LCD und den aufgabenbasierten Anzeigemodi verbessern die SMUs Ihre Produktivität bei Aufgaben wie Test, Debugging und Charakterisierung. Die Serie B2900B/BL besteht aus sechs SMU-Modellen. Die Unterscheidung der Modellen erfolgt nach den verfügbaren Ausstattungsmerkmalen: Ausgabebereich, Anzahl der angezeigten Stellen/Digits, Messauflösung, minimales Zeitintervall, Anzeigemodi und SMU-Kanäle
- 1 oder 2 SMU-Kanäle.
- Ausgangs-Spannungen bis ±210 V.
- Ausgangs-Ströme bis ±3 ADC/±10,5 A gepulst.
- Präzisionsminimum von 10 fA/100 nV bei Quellen- und Messauflösung.
- Grafische Anzeige mit den Anzeigemodi Single-View/Einzelansicht, Graph-View/Diagrammansicht, Dual-View/Doppelansicht (2-Kanal-Modelle), Roll-View/Rollansicht (B2911B/2012B).
- USB-, Ethernet/LXI- und GPIB-Schnittstellen.
- Integriertes grafisches Web-Interface.
- Unterstützt durch die optionalen Software-Pakete EasyEXPERT group+, Quick I/V Measurement Software, BenchVue; Treiber verfügbar für: IVI-C, IVI-COM, LabVIEW.
Modell-Übersicht
| Modell | B2901BL | B2910BL | B2901B | B2902B | B2911B | B2912B |
| Kanäle | 1 | 1 | 1 | 2 | 1 | 2 |
| Max. Ausgangs-Spannung | 21 V | 210 V | 210 V | 210 V | ||
| Max. Ausgangs-Strom | 1,515 ADC | 1,515 ADC | 3,03ADC, 10,5 A pulsed | 3,03ADC, 10,5 A pulsed | ||
| Quelle max. Digits | 5½ | 5½ | 6½ | |||
| Quelle min. Spannungs-Auflösung | 1 µV | 1 µV | 100 nV | |||
| Quelle min. Strom-Auflösung | 10 pA | 100 fA | 1 pA | 10 fA | ||
| Messen max. Digits | 6½ | 6½ | 6½ | |||
| Messen min. Spannungs-Auflösung | 100 nV | 100 nV | 100 nV | |||
| Messen min. Strom-Auflösung | 1 pA | 10 fA | 100 fA | 10 fA | ||
| Min. Digitizer-Interval | 200 µs | 50 µs | 20 µs | 10 µs | ||
| Roll-View | - | - | ✓ | ✓ | ||
| Dual-View | - | - | ✓ | - | ✓ | |

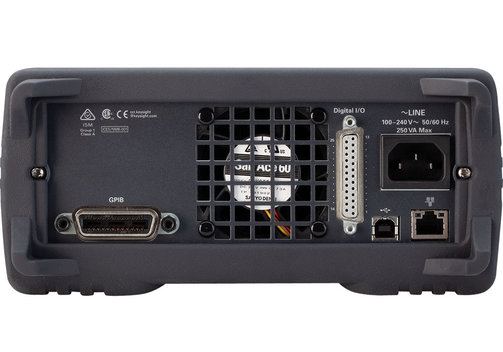

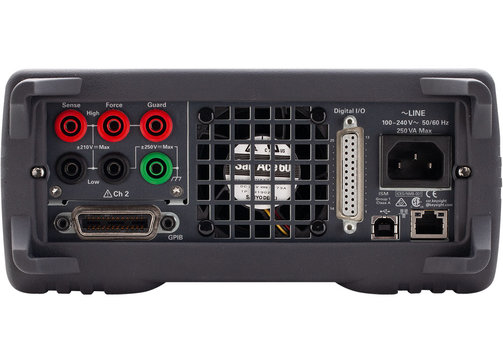

| Schnittstellen | USB 2.0 Host and Device, Ethernet/LAN/LXI, GPIB/IEEE488, Digital-I/O; SCPI-kompatibel | |||||
| Anzeige | 4,3"/10,9 cm TFT Farb-Display (480x272, mit LED-Backlight) | |||||
Lieferumfang: B 2901B oder BL, 2910BL, 2902B, 2911B oder 2912B SMU, Quick-Reference, Strom- und USB-Kabel.
Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
Angaben zur Produktsicherheit:
Hersteller:
Keysight, 1400 Fountaingrove Parkway, Santa Rosa, CA/USA
www.keysight.com
(Keysight Technologies Deutschland GmbH)
