Trägerplatinen für Signal-Anpassungs-Module in 5B-Bauform
Auf die analoge Backplane AP2a und AP8a können bis zu zwei oder acht Messverstärker, Messumwandler, Ausgangsmodule und sonstige Funktionsmodule in 5B-Bauweise gesteckt werden. Die Vielfalt der erhältlichen 5B Module erlaubt die Lösung noch so spezieller Messaufgaben - individuell und einfach. Die Pinbelegung der in der AP eingebauten Trägerplatine entspricht dem 5B-Modulstandard von Analog Devices und Burr Brown. Zusätzlich wurde ein 0EX Pin eingeführt, so dass Sensorik auch unipolar versorgt werden kann.
- Analoge Verstärkerbackplane für 2x oder 8x 5B-Module.
- 2 oder 8 Kanäle.
- 5B-kompatibel.
- Steckbare, 7-pol. Eingangsfederklemmen.
- Verstärkerausgänge an einer 3-pol. Schraubklemme/16-pol. Pfostenleiste verfügbar, zum Anschluss an die Eingänge eines Messdatenerfassungssystems.
- Großer Bereich für Versorgung 9...40 V oder 5 V.
- DIN-Hutschienenmontage.
- AP8a: 8 Direktschalter zur Überbrückung eines Steckplatzes ohne Modul.
Modell-Übersicht
| Modell | Kanäle/5B-Steckplätze | Versorgung | Abmessungen (cm, LxBxH, nur Platine) | max. entnehmbarere Strom für die Module (Summe der Ströme aller Einzelmodule) |

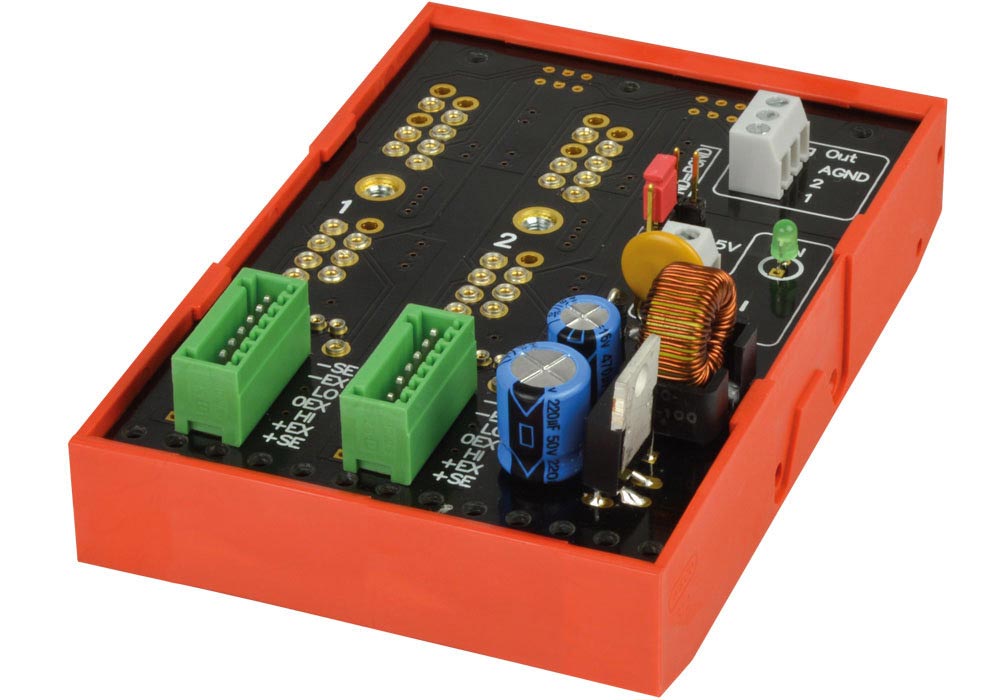

| AP2a | 2 | 9...40 V (max. 1 A DC) oder +5 VDC ±5% (max. 1,5 ADC) | 10 x 7 x 4 | 120 mA |

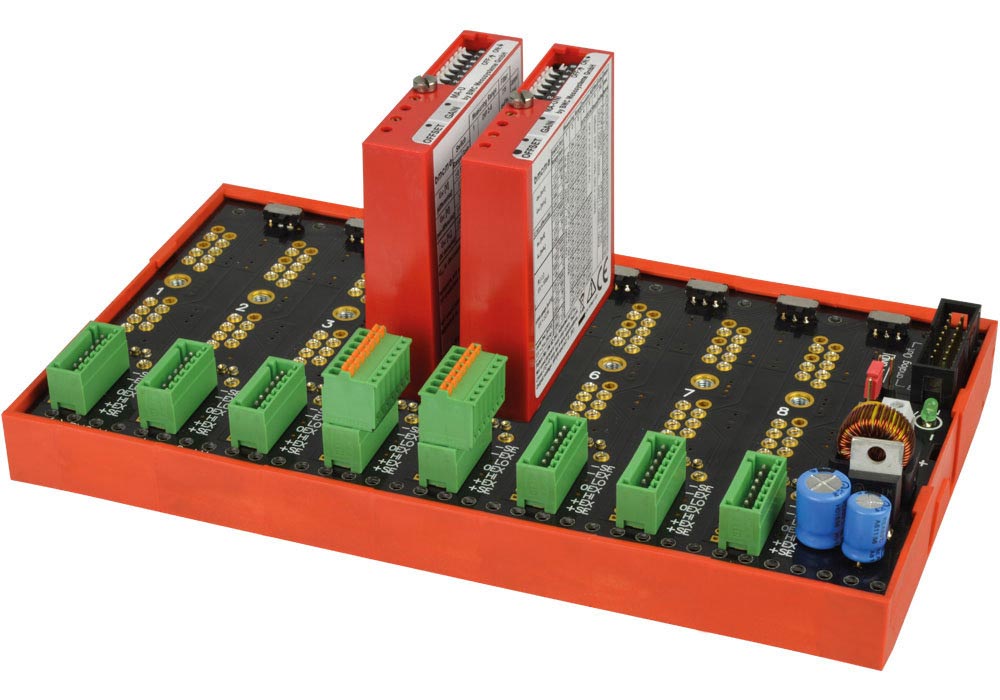

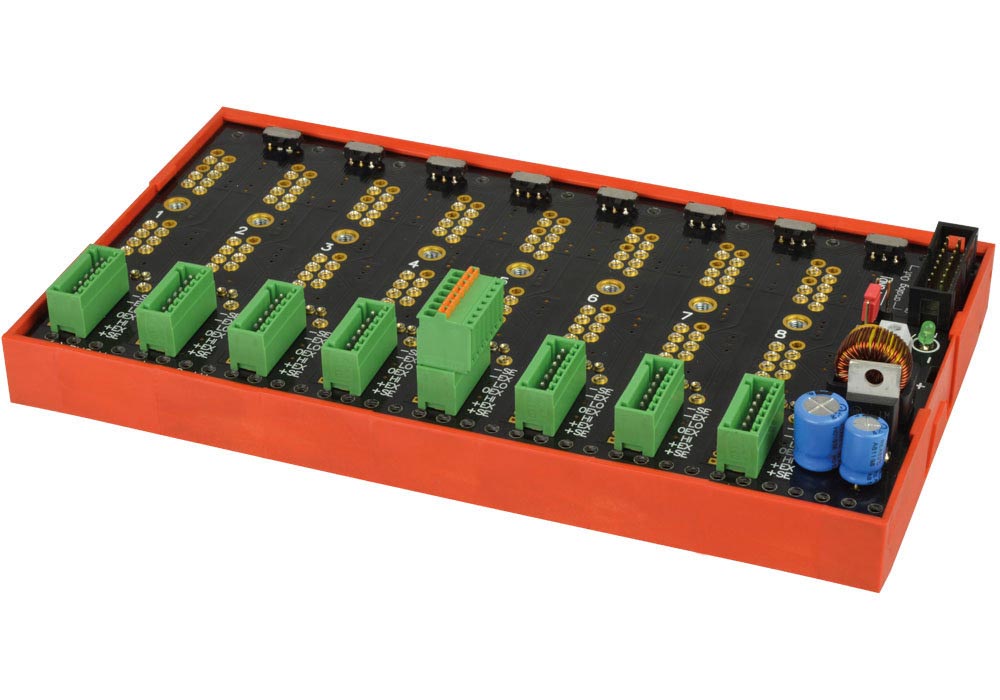

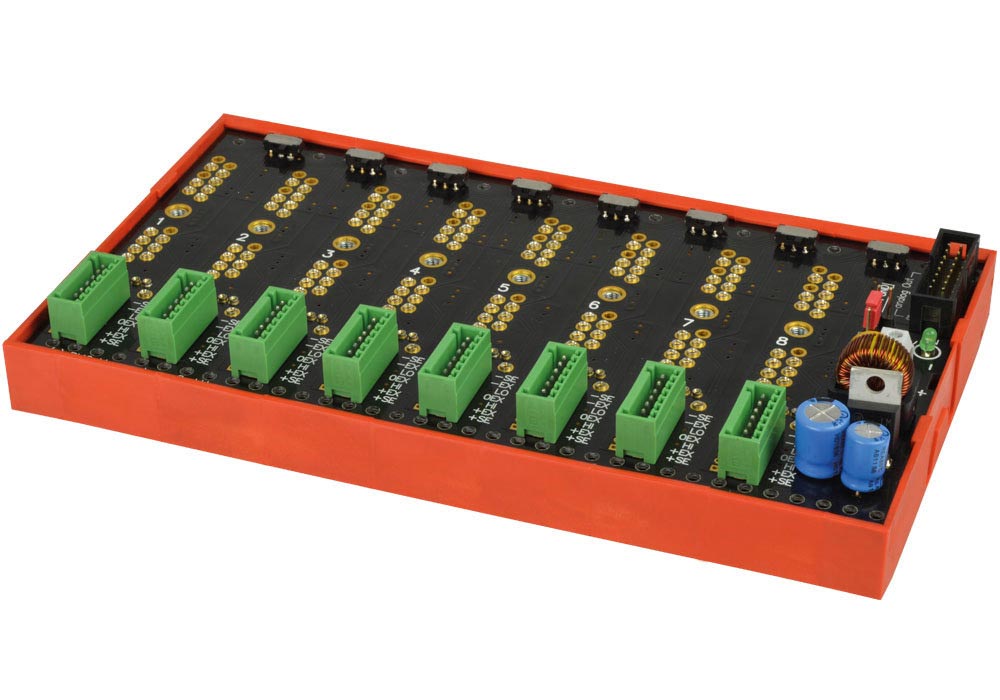

| AP8a | 8 | 9...40 V (max. 1 A DC) oder +5 VDC ±5% (max. 1,5 ADC) | 18 x 10 x 2 | 1 A |
Angaben zur Produktsicherheit:
Hersteller:
BMC Messsysteme GmbH, Hauptstraße 21, 82216 Maisach/DEU
www.bmcm.de
