ES2161, 2162, 2163, 2164 EtherStax Ethernet/LAN Analog-I/O Module
Staffelpreise
ab €
4.804,03
inkl. MwSt.
versandkostenfrei (Deutschland)
schliessen
Bitte füllen Sie alle Felder aus.
Beschreibung
Zubehör
Dateien/Downloads
Vorteile der ES216x-Serie I/O-Blocks stapelbare, industrielle isolierte Analog-Eingangs-Modul
- Robuste, industrielle, isolierte 16/32-Kanal Analog-Eingangs-Module für Ethernet/LAN.
- Stapelbar und einfache Montage auf DIN-Hutschiene.
- Modelle mit LWL/Glasfaser-Port.

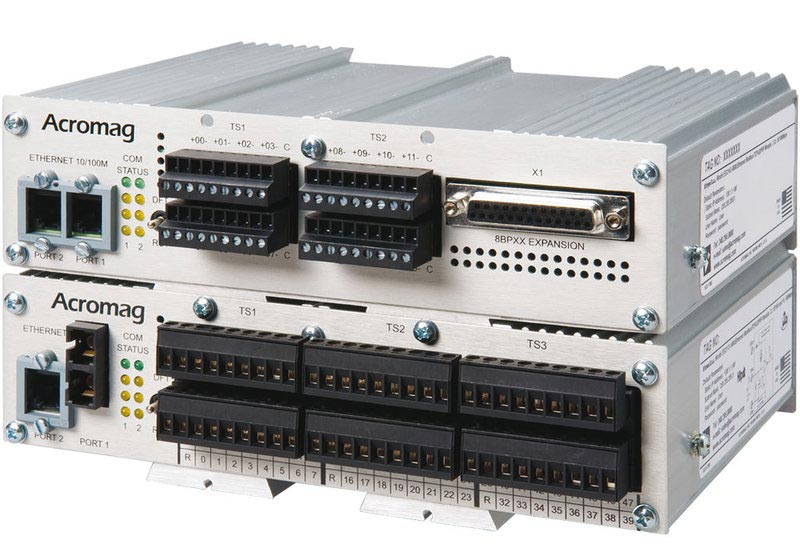

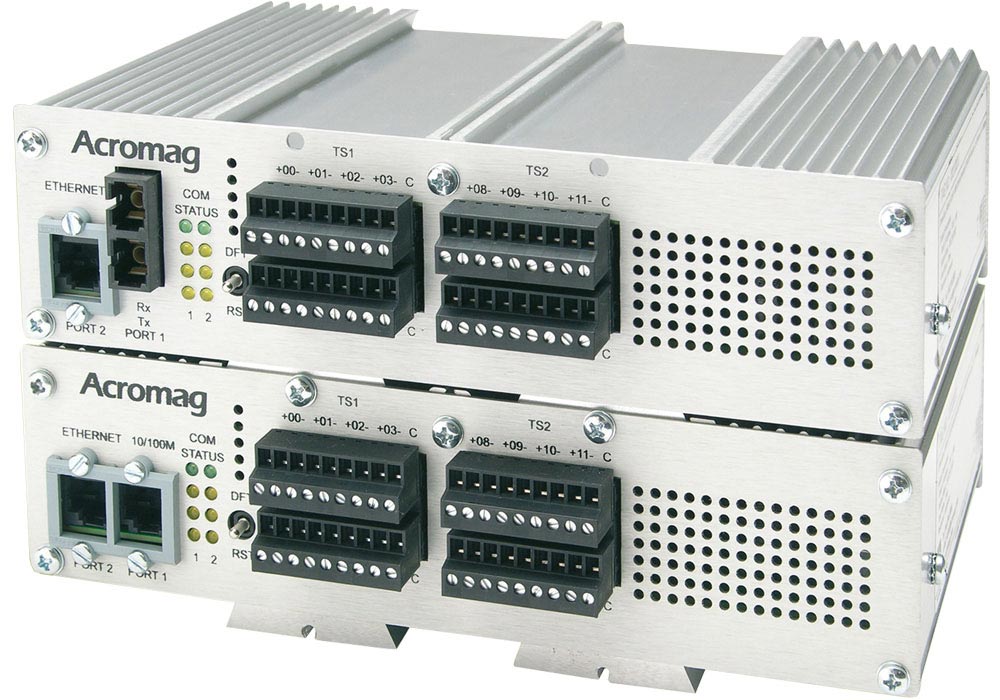

Acromag ES2161, ES2162, ES2163, ES2164 EtherStax Ethernet/LAN Analog-I/O Module
Die EtherStax I/O-Blocks sind eine robuste, schnelle und viel-kanalige Lösung für die isolierte Datenerfassung mit Ethernet/LAN 10/100Base-T(X), MODbus TCP/IP oder UDP/IP. Die Modelle der ES216x Serie haben single-ended oder differenzielle Analog-Eingängen für Strom oder Spannung im Bereich ±10 V bzw. ±20 mA/0...20 mA. Die Module können direkt aufeinander gestapelt werden - ohne zusätzliche Backplanes oder Schienen.
- Je nach Modell 64 single-ended oder 32 differenzielle Analog-Eingänge für DC Strom oder Spannung.
- Bereiche ±5 V, ±10 V bzw. ±20 mA, 0...20 mA, 4...20 mA.
- Robuste, kompakte, dezentrale I/O-Module für Ethernet und LWL (Lichtwellenleiter/Glasfaser).
- Versorgung 18...36 VDC.
- 1 oder 2 RJ45-Ports Ethernet 10/100Base-T(X), 100Base-FX, MODbus TCP/IP oder UDP/IP Protokoll.
- Modelle mit 1 LWL-Port (100Base-FX, SC-Verbinder, Multimode, bis zu 2 km).
- Zuverlässige Schraub-Anschluss-Klemmen.
- Analog-Spannungs-Modell: Sub-D-Anschlüsse für Erweiterung mit 8B Signal-Anpassung.
- Selbst-Test mit Quellen für Kalibrierung integriert.
Modell-Übersicht
| Modell | I/O-Kanäle | i2o |
| ES2161 | 32 differenzielle Analog-Strom-Eingänge. Eingangs-Bereiche ±20 mA, 0...20 mA, 4...20 mA (DC). 4-fach Isolation und Überspannungsbegrenzung. 16 bit A/D-Wandlung bis 1 kHz. | - |
| ES2162 | 32 differenzielle Analog-Spannungs-Eingänge. Eingangs-Bereiche ±5 V, ±10 V (DC). 4-fach Isolation und Überspannungsbegrenzung. 16 bit A/D-Wandlung bis 1 kHz. | - |
| ES2163 | 64 single-ended Analog-Strom-Eingänge. Eingangs-Bereiche ±20 mA, 0...20 mA, 4...20 mA. 4-fach Isolation und Überspannungsbegrenzung. 16 bit A/D-Wandlung bis 1 kHz. | - |
| ES2164 | 64 single-ended Analog-Spannungs-Eingänge. Eingangs-Bereiche ±5 V, ±10 V (DC). 4-fach Isolation und Überspannungsbegrenzung. 16 bit A/D-Wandlung bis 1 kHz. | - |
| Erhältliche Varianten | ||
| Option | Beschreibung | |
| -0000 | IP20 Gehäuse, 2 RJ45 Ethernet-Ports (Standard) | |
| -0010 | OEM-Karte, 2 RJ45 Ethernet-Ports (auf Anfrage) | |
| -1000 | IP20 Gehäuse, 1 RJ45 Ethernet-Port, 1 LWL-Port | |
| -1010 | OEM-Karte, 1 RJ45 Ethernet-Port, 1 LWL-Port (auf Anfrage) | |
Lieferumfang: Modul, Gebrauchsanleitung.
Modell-Übersicht - Weitere Serien
| Serie | Funktionen |
| ▸ES211x | EtherStax Ethernet/LAN-Remote-I/O-Module mit Digital-I/O Kanälen, zum Schalten, Steuern, Erfassen digitaler Zustände |
| ▸ES215x | EtherStax Ethernet/LAN-Remote-I/O-Module mit analogen DC Strom- oder Spannungs-Eingängen |
| ▸ES216x | EtherStax Ethernet/LAN-Remote-I/O-Module mit isolierten single-ended oder differenziellen analogen DC Strom- oder Spannungs-Eingängen |
| ▸ES217x | EtherStax Ethernet/LAN-Remote-I/O-Module mit DC-Strom- oder Spannungs-Ausgängen |
