ES2113, 2117 EtherStax Ethernet/LAN Digital-I/O Module
Vorteile der ES211x-Serie I/O-Blocks stapelbare, industrielle Digital-I/O-Module
- Robuste, industrielle 96-Kanal Digital-I/O-Module für Ethernet/LAN.
- Stapelbar und einfache Montage auf DIN-Hutschiene.
- Modelle mit LWL/Glasfaser-Port.

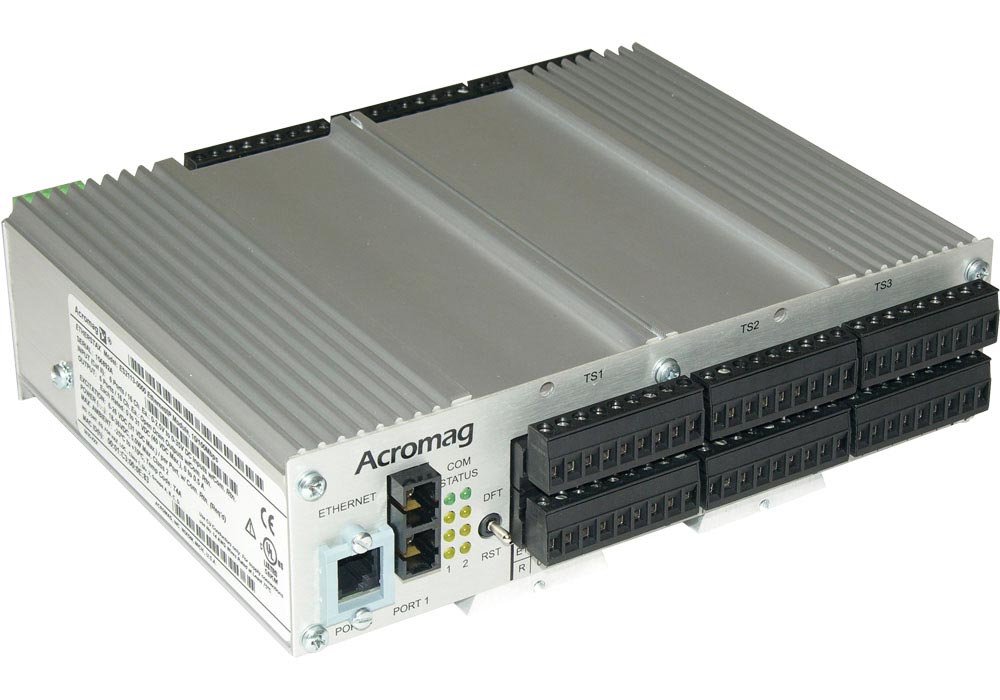

Acromag ES2113, ES2117 EtherStax Ethernet/LAN Digital-I/O Module

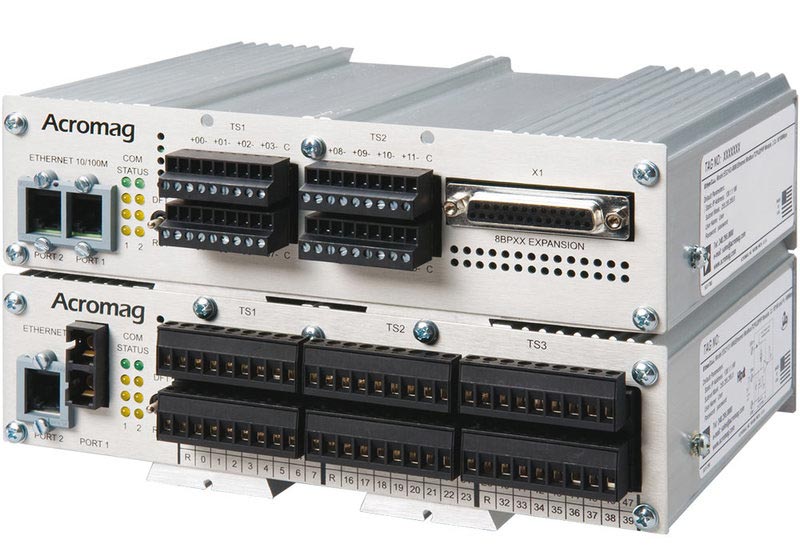

Die EtherStax I/O-Blocks sind eine robuste, schnelle und viel-kanalige Digital-I/O Lösung für Ethernet 10/100Base-T(X), MODbus TCP/IP oder UDP/IP. Die Module der ES211x Serie haben 96 bidirektionale diskrete Digital-Kanälen oder 48 diskrete Kanäle mit Isolation. Die Module können direkt aufeinander gestapelt werden - ohne zusätzliche Backplanes oder Schienen.
- 96 diskrete Digital-I/O-Kanäle mit Eingangs-/Ausgangs-Bereiche 0...28 VDC oder
isolierte Kanäle: 32 DC-Eingänge (20...36 V), 16 AC/DC-Ausgänge (5 A bei 250 VAC oder 30 VDC SPST). 1 Alarm-Ausgang (5 A bei 250 VAC oder 24 VDC SPST). - Robuste, kompakte, dezentrale I/O-Module für Ethernet und LWL (Lichtwellenleiter/Glasfaser).
- Versorgung 18...36 VDC.
- 1 oder 2 RJ45-Ports Ethernet 10/100Base-T(X), 100Base-FX, MODbus TCP/IP oder UDP/IP Protokoll.
- Modelle mit 1 LWL-Port (100Base-FX, SC-Verbinder, Multimode, bis zu 2 km).
- Acromag i2o Peer-to-Peer Technologie: Direktes Verbinden zweier Module über Ethernet als Transmitter - ohne steuernden PC.
- Zuverlässige Schraub-Anschluss-Klemmen.
- Analog-Spannungs-Modell: Sub-D-Anschlüsse für Erweiterung mit 8B Signal-Anpassung.
- Selbst-Test mit Quellen für Kalibrierung integriert.
Modell-Übersicht
| Modell | I/O-Kanäle | i2o |
| ES2113 | 96 diskrete Digital-I/O-Kanäle. Eingangs-/Ausgangs-Bereiche 0...28 VDC | ja |
| ES2117 | Isolierte I/O: 32 DC-Eingänge (20...36 V), 16 AC/DC-Ausgänge (5 A bei 250 VAC oder 30 VDC SPST). Alarm-Ausgang (5 A bei 250 VAC oder 24 VDC SPST). | ja |
| Erhältliche Varianten | ||
| Option | Beschreibung | |
| -0000 | IP20 Gehäuse, 2 RJ45 Ethernet-Ports (Standard) | |
| -0010 | OEM-Karte, 2 RJ45 Ethernet-Ports (auf Anfrage) | |
| -1000 | IP20 Gehäuse, 1 RJ45 Ethernet-Port, 1 LWL-Port | |
| -1010 | OEM-Karte, 1 RJ45 Ethernet-Port, 1 LWL-Port (auf Anfrage) | |
Lieferumfang: Modul, Gebrauchsanleitung.
Modell-Übersicht - Weitere Serien
| Serie | Funktionen |
| ▸ES211x | EtherStax Ethernet/LAN-Remote-I/O-Module mit Digital-I/O Kanälen, zum Schalten, Steuern, Erfassen digitaler Zustände |
| ▸ES215x | EtherStax Ethernet/LAN-Remote-I/O-Module mit analogen DC Strom- oder Spannungs-Eingängen |
| ▸ES216x | EtherStax Ethernet/LAN-Remote-I/O-Module mit isolierten single-ended oder differenziellen analogen DC Strom- oder Spannungs-Eingängen |
| ▸ES217x | EtherStax Ethernet/LAN-Remote-I/O-Module mit DC-Strom- oder Spannungs-Ausgängen |
