Digilent Produkt-Spektrum

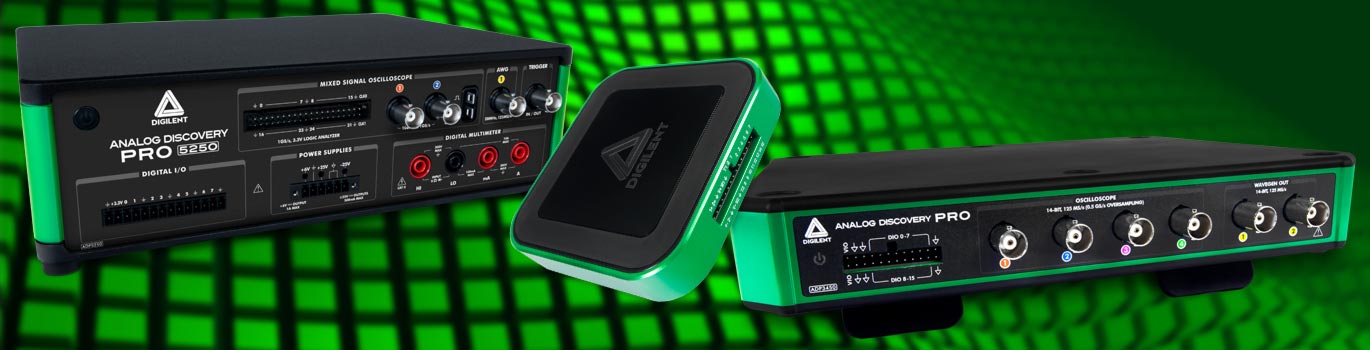

Digilent Discovery-Produkte

Digilent Discovery-Produkte Multifunktions-Oszilloskope/Messgeräte

Die Digilent Analog Discovery-Familien umfasst portable, multifunktionale Mixed-Signal-Oszilloskope und programmierbare Stromversorgungsgeräte, unterstützt von der ▸WaveForms-Software. Die Geräte der Analog Discovery Pro-Familie bieten einen umfangreichen Funktionsumfang, großen Speicher, hohe Bandbreite, USB-Connectivity und mehr.

Modell ADP5250
411-001
471-058		 ADP3450, ADP3250
410-394, 410-394-1
471-040, 471-041		 ADP2230
410-417		 DPS3340
410-395
▸WaveForms-Kompatibilität Nur Windows mit WaveForms Mac, Windows, Linux mit WaveForms Mac, Windows, Linux mit WaveForms Mac, Windows, Linux mit WaveForms;
direkt verwendbar mit anderen T&M-Geräten
Oszilloskop 2-Kanal, 8 bit, 1 GS/s (0,5 GS/s in 2-Kanal-Modus), 40 VSS, single-ended, nicht-isoliert, 100 MHz Bandbreite, BNC-Anschlüsse 4- oder 2-Kanal, 14 bit, 125 MS/s (0,5 GS/s mit Oversampling), ±25 V, single-ended, 55 MHz+ Bandbreite, BNC-Anschlüsse 2-Kanal, 14 bit, 125 MS/s, ±25 V, single-ended, 50+ MHz Bandbreite, BNC-Anschluss Nicht unterstützt
Signalgenerator 1-Kanal, 14 bit, 125 MS/s, 15 MHz+ Bandbreite, ±12 V (Hi-Z), BNC-Anschluss 2-Kanal, 14 bit, 125 MS/s, 15 MHz+ Bandbreite, ±5 V, BNC-Anschlüsse 1-Kanal, 14 bit, 125 MS/s, 15+ MHz Bandbreite, ±5 V, BNC-Anschluss Nicht unterstützt
Spektrum-Analysator FFT, CZT, Grundrauschen, SFDR, SNR, THD, Harmonischen-Messungen und weitere unterstützt für jeden Analog-Eingangs-Kanal Nicht unterstützt
Netzwerk-Analysator Bis 10001 Samples pro Dekade, Bode, FFT, Nichols, Nyquist und andere Formate unterstützt für jeden Analog-Eingangs-Kanal Nicht unterstützt
Impedanz-Analysator Bis 10001 Samples pro Dekade, Spannung, Strom, Impedanz, Admittanz, Kapazität und andere Messungen unterstützt für jeden Analog-Eingangs-Kanal Nicht unterstützt
Voltmeter Nicht unterstützt ±25 V, DC, AC Effektivwert und echter Effektivwert Messungen für jeden Analog-Eingangs-Kanal Nicht unterstützt
Datenlogger Nicht unterstützt DC, echter Effektivwert, AC Effektivwert und Math.-Funktionen, bis 24 Stunden Datenlogging bei 1 Hz Abtastrate für jeden Analog-Eingangs-Kanal Nicht unterstützt
Logik-Analysator 32-Kanal, 1 GS/s, 0...5 V, Interpreter für SPI, I2C, UART, CAN, I2S, 1-Draht, HDMI CEC, Manchester und weitere 16-Kanal, 125 MS/s, 1,2...3,3 V CMOS, 5-V-tolerant, Interpreter für SPI, I2C, UART, CAN, I2S, 1-Draht, HDMI CEC, Manchester und weitere 16-Kanal, 125 MS/s, 3,3 V CMOS, 5-V-tolerant, Interpreter für SPI, I2C, UART, CAN, I2S, 1-Draht, HDMI CEC, Manchester und weitere Nicht unterstützt
Mustergenerator Nicht unterstützt 16-Kanal, 125 MS/s, 1,2...3,3 V CMOS, vom Anwender definierte Muster und Datei-Import unterstützt 16-Kanal, 125 MS/s, 3,3 V CMOS, vom Anwender definierte Muster und Datei-Import unterstützt Nicht unterstützt
Statische I/O 8-Kanal, virtuelle Knöpfe, Schalter, LEDs, 7-Segment-Anzeigen, Fortschrittsbalken, Schieberegler 16-Kanal, virtuelle Knöpfe, Schalter, LEDs, 7-Segment-Anzeigen, Fortschrittsbalken, Schieberegler Nicht unterstützt
Stromversorgungen Drei variable Stromversorgungen verfügbar:
1x 0...+6 V, bis 1 A;
1x 0...+25 V, bis 500 mA;
1x 0...-25 V, 0...500 mA		 Eine variable digitale Versorgung verfügbar auf zwei Pins:
1,2...3,3 V, bis 300 mA gesamt		 Zwei variable Stromversorgungen verfügbar:
1x -0,5...-5 V, bis 1 A;
1x 0,5...5 V, bis 1 A;
integrierte Spannung und Strom: Rücklesen aller Kanäle		 Drei variable Stromversorgungen verfügbar:
1x +1...+5 V, bis 3 A;
1x -1...-15 V, bis 500 mA;
1x +1...+15 V, bis 500 mA,
integrierte Spannung und Strom: Rücklesen aller Kanäle
Digital-Multimeter (DMM) 5½ Digits, Eingangsschutz, Messungen:DC-Spannung, AC-Spannung, DC-Strom, AC-Strom, Widerstand, Diode und Kontinuität/Durchgang Nicht unterstützt
Protokoll-Analysator SPI und I2C Generierung unterstützt UART, SPI, I2C, CAN und AVR Generierung und Interpretation unterstützt;
weitere Protokoll-Interpretation über Logik-Analysator unterstützt		 Nicht unterstützt
Dedizierte externe Trigger Ein Digital-Eingang/Ausgang, BNC-Anschluss, 3,3 V CMOS, 5-V-tolerant Zwei Digital-Eingänge/Ausgänge, BNC-Anschlüsse, 3,3 V CMOS, 5-V-tolerant Zwei Digital-Eingänge/Ausgänge, MTE Anschlüsse, 3,3 V CMOS, 5-V-tolerant Nicht unterstützt
Script-Editor Simultane Steuerung aller Instrumente über eine anwendungsinterne JavaScript-Schnittstelle, automatisierbare GUI-Aktionen, Benutzerdefinierte Funktionen zur Datenanalyse und -manipulation
Software-Anpassung WaveForms SDK verfügbar für Anwender-Applikationen
Schnittstelle(n) USB 2.0 USB 2.0, LAN/Ethernet USB 3.2 Gen 1 USB 2.0
Stromversorgung des Gerätes Netzanschluss Externes Netzteil USB-versorgt, optional externes Netzteil Externes Netzteil

Modell AD3
410-415
471-060		 AD Studio
410-384
471-031		 DD
410-338
240-127
▸WaveForms-Kompatibilität Mac, Windows, Linux mit WaveForms
Oszilloskop 2-Kanal, 14 bit, 125 MS/s, ±25 V, single-ended 30 MHz+ Bandbreite mit BNC-Adapter (differenziell 9 MHz+ mit MTE-Anschluss) 2-Kanal, 14 bit, 100 MS/s, ±25 V, single-ended 30 MHz+ Bandbreite mit BNC-Anschluss (differenziell 9 MHz+ Bandbreite mit MTE-Anschluss) Nicht unterstützt
Signalgenerator 2-Kanal, 14 bit, 125 MS/s, ±5 V, 12 MHz+ Bandbreite mit BNC-Adapter (9 MHz+ mit MTE Anschluss) 2-Kanal, 14 bit, 100 MS/s, ±5 V, 8 MHz+ Bandbreite mit BNC-Anschluss (8 MHz+ mit MTE Anschluss) Nicht unterstützt
Spektrum-Analysator FFT, CZT, Grundrauschen, SFDR, SNR, THD, Harmonischen-Messungen und weitere unterstützt für jeden Analog-Eingangs-Kanal Nicht unterstützt
Netzwerk-Analysator Bis 10001 Samples pro Dekade, Bode, FFT, Nichols, Nyquist und andere plots unterstützt für jeden Analog-Eingangs-Kanal Nicht unterstützt
Impedanz-Analysator Bis 10001 Samples pro Dekade, Spannung, Strom, Impedanz, Admittanz, Kapazität und andere Messungen unterstützt für jeden Analog-Eingang Nicht unterstützt
Voltmeter ±25 V, DC, AC Effektivwert und echter Effektivwert Messungen für jeden Analog-Eingang Nicht unterstützt
Datenlogger DC, echter Effektivwert, AC Effektivwert und Math.-Funktionen, bis 24 Stunden Datenlogging bei 1 Hz Abtastrate für jeden Analog-Eingangs-Kanal Nicht unterstützt
Logik-Analysator 16-Kanal, 125 MS/s, 3,3 V CMOS, 5-V-tolerant, Interpreter für SPI, I2C, UART, CAN, I2S, 1-Draht, HDMI CEC, Manchester und weitere 16-Kanal, 100 MS/s, 3,3 V CMOS, 5-V-tolerant, Interpreter für SPI, I2C, UART, CAN, I2S, 1-Draht, HDMI CEC, Manchester und weitere 32-Kanal max., 800 MS/s max., 1,2...3,3 V CMOS, 5-V-tolerant, Interpreter für SPI, I2C, UART, CAN, I2S, 1-Draht, HDMI CEC, Manchester und weitere
Mustergenerator 16-Kanal, 125 MS/s, 3,3 V CMOS, vom Anwender definierte Muster und Datei-Import unterstützt 16-Kanal, 100 MS/s, 3,3 V CMOS, vom Anwender definierte Muster und Datei-Import unterstützt 16-Kanal, 100 MS/s, 1,2...3,3 V CMOS, vom Anwender definierte Muster und Datei-Import unterstützt
Statische I/O 16 Kanal, virtuelle Knöpfe, Schalter, LEDs, 7-Segment-Anzeigen, Fortschrittsbalken, Schieberegler
Stromversorgungen Zwei variable Stromversorgungen verfügbar:
1x -0,5...-5 V, bis 800 mA;
1x +0,5...+5 V, bis 800 mA;
500 mW gesamt via USB
integrierte Spannung Rücklesen aller Kanäle		 Zwei variable und vier feste Stromversorgungen verfügbar:
1x -0,5...-5 V, bis 700 mA;
1x +0,5...+5 V, bis 700 mA;
Feste Versorgungen:
±12 V (je 200 mA), 5 V (1 A) und 3,3 V (1 A)		 Eine variable digitale Versorgung verfügbar auf zwei Banken von zwei Pins, 1,2 V bis 3,3 V Ausgang, bis 100 mA Strom pro Bank
Protokoll-Analysator UART, SPI, I2C, CAN und AVR Generierung und Interpretation unterstützt;
weitere Protokoll-Interpretation über Logik-Analysator unterstützt
Dedizierte externe Trigger Zwei digital input/Ausgangs on MTE Anschlüsse, 3,3 V CMOS, 5-V-tolerant Nicht unterstützt
Script-Editor Simultane Steuerung aller Instrumente über eine anwendungsinterne JavaScript-Schnittstelle, automatisierbare GUI-Aktionen, Benutzerdefinierte Funktionen zur Datenanalyse und -manipulation
Software-Anpassung WaveForms SDK verfügbar für Anwender-Applikationen
Schnittstelle(n) USB 2.0 USB 2.0 USB 2.0
Stromversorgung des Gerätes USB-versorgt, optional externes Netzteil Externes Netzteil USB-versorgt

Digilent Produkte für T&M

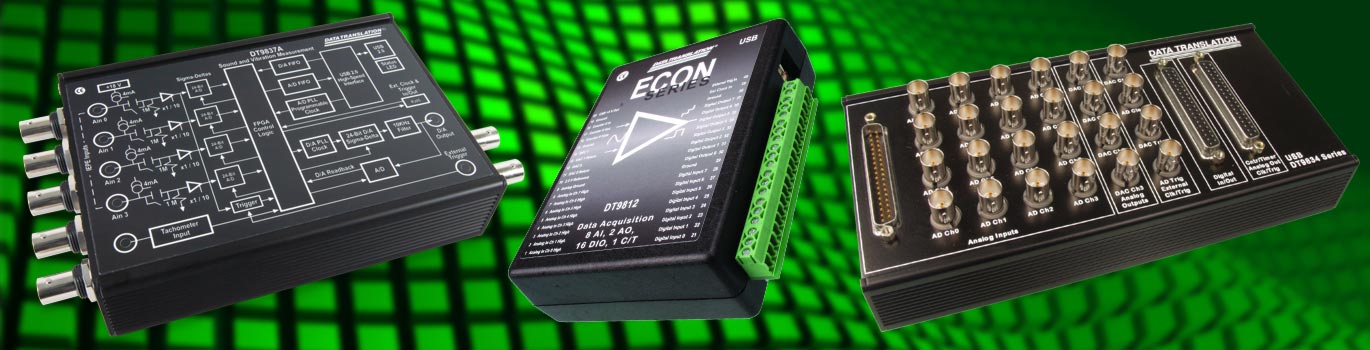

Digilent Datenerfassungsprodukte

Ab dem Jahr 2022 fusionierte die Firma Measurement Computing (MCC) mit Digilent. Die MCC-Produktlinien sind nun im Rahmen des Digilent-Spektrums erhältlich:

  • Measurement Computing (MCC) hochwertige Datenerfassung und Datenlogger mit einer breiten Palette von Geräte-Optionen.
  • Data Translation erweiterte DAQ-Geräte, spezialisiert auf dynamische Signalanalysatoren und isolierte Datenerfassung. Produkte, die speziell für anspruchsvolle Desktop- und integrierte Anwendungen entwickelt wurden.
