9606x Yokogawa Stromzangen-Serie

Yokogawa Stromzangen für ▸CW500 Leistungsmesser

Modell-Übersicht

Für Leckverlust Für Laststrom Für Laststrom (flexibler Typ)

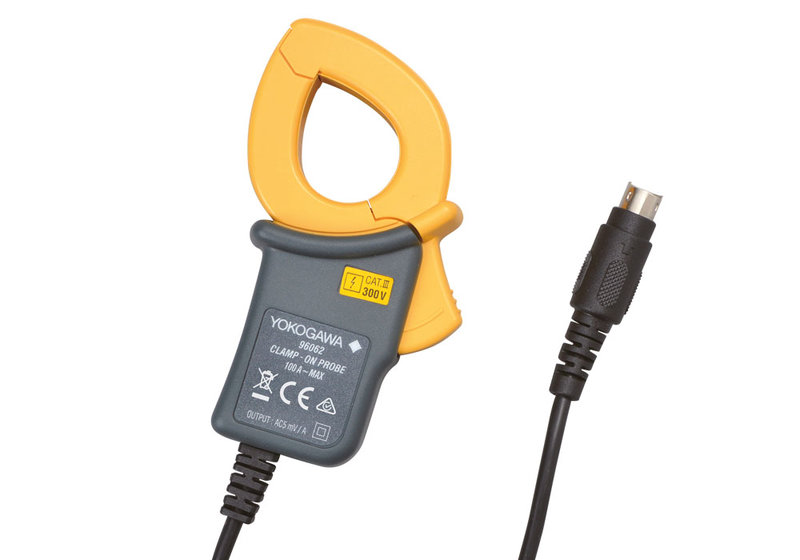

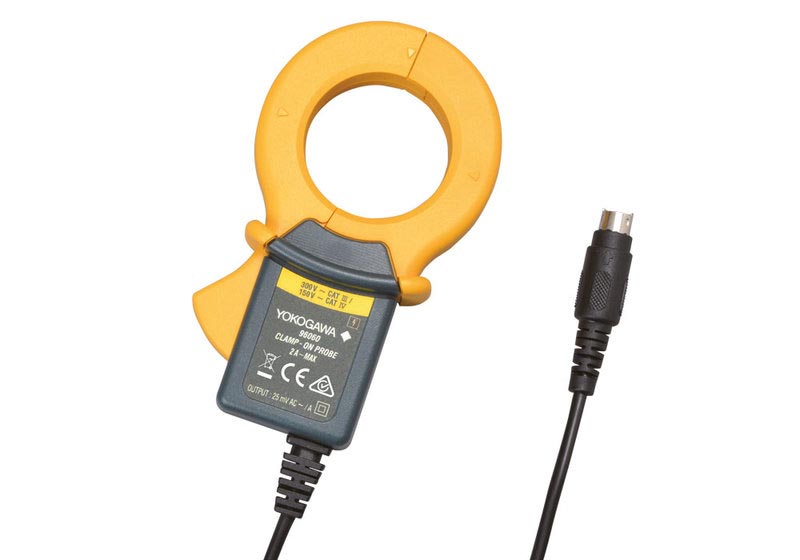

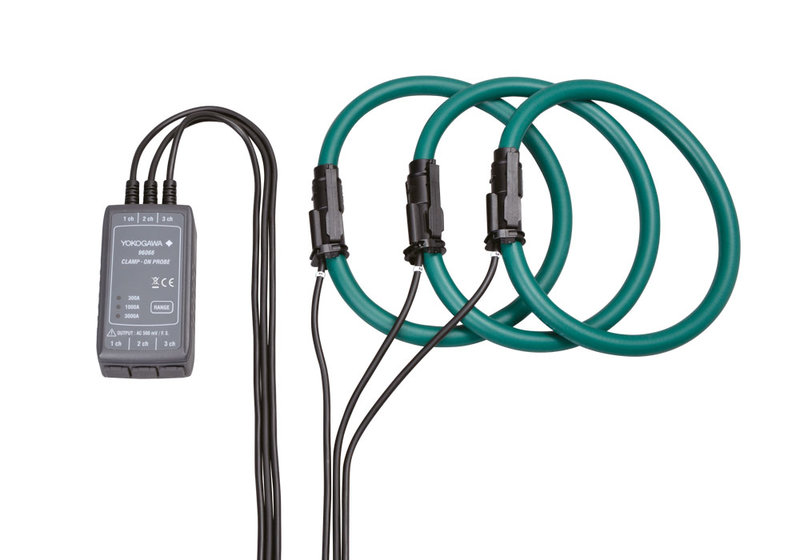

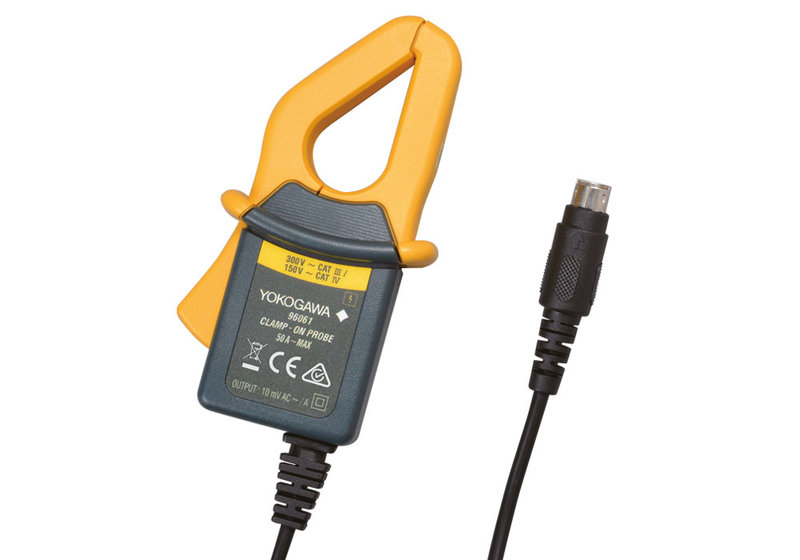

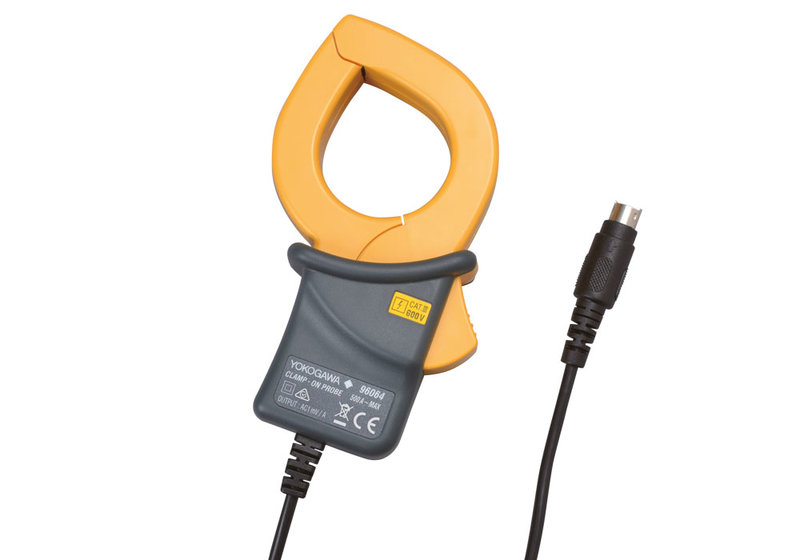

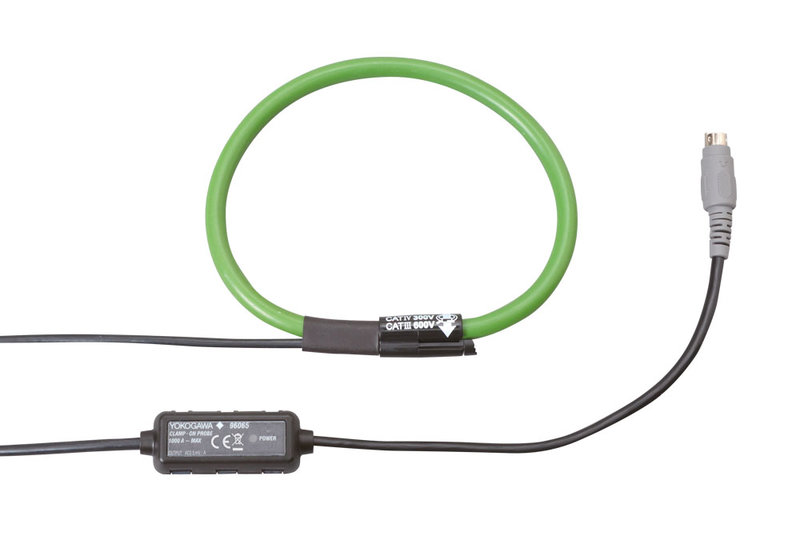

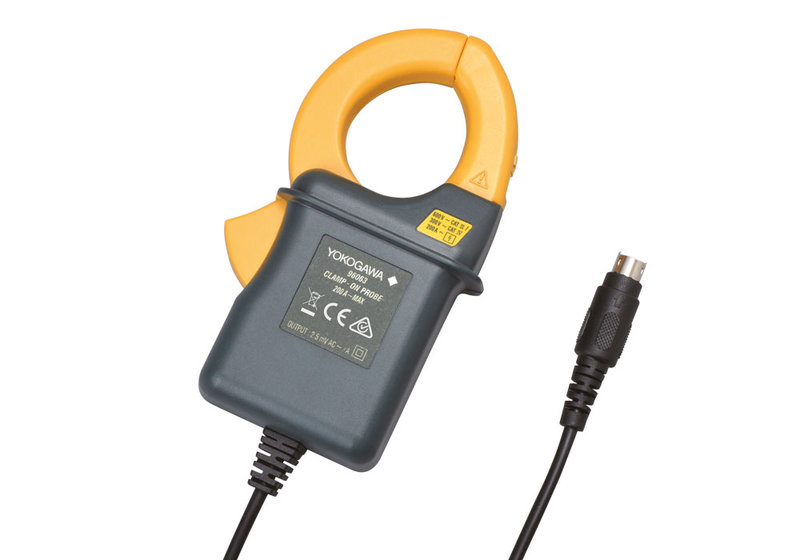

Model-Bestellnummer 96060 96061 96062 96063 96064 96065 96066
Durchmesser des zu messenden Leiters 40 mm 18 mm 24 mm 30 mm 40 mm 110 mm 150 mm
Eingangsbereich AC 2 A AC 50 A AC 100 A AC 200 A AC 500 A AC 1000 A AC 300 A
AC 1000 A
AC 3000 A
Ausgangsspannung AC 50 mV (25 mV/A) AC 500 mV AC 500 mV AC 500 mV AC 500 mV AC 500 mV Für jeden Bereich AC 500 mV
Genauigkeit Level 50 Hz/ 60 Hz ±1,0% rdg
±0,05 mV		 ±0,5% rdg
±0,1 mV		 ±0,5% rdg
±0,1 mV		 ±0,5% rdg
±0,1 mV		 ±0,5% rdg
±0,1 mV		 ±0,8% rdg
±0,2 mV		 ±1,0% rdg (45...65 Hz, gemessen in der Mitte)
40 Hz bis 1 kHz ±2,0% rdg ±0,1 mV ±0,8% rdg ±0,2 mV ±1,0% rdg ±0,2 mV ±0,8% rdg ±0,2 mV ±1,0% rdg ±0,2 mV ±1,5% rdg ±0,4 mV
1 kHz bis 3,5 kHz ±3,0% rdg ±0,2 mV ±1,0% rdg ±0,4 mV - ±1,0% rdg ±0,4 mV - -
Genauigkeitsgrad - Weniger als ±2,0° (0,5 bis 50 A, 40 Hz bis 3,5 kHz) Weniger als ±2,0° (1 bis 100 A, 45 bis 65 Hz) Weniger als ±1,0° (2 bis 200 A, 40 Hz bis 3,5 kHz) Weniger als ±1,0° (5 bis 500 A, 45 Hz bis 65 Hz),
weniger als ±2,0° (45 bis 65 Hz)		 Weniger als ±3,0° (40 Hz bis 1 kHz) Weniger als±1,0° (für jeden Bereich/45 bis 65 Hz)
Max. Schaltkreisspannung AC 300 Veff AC 300 Veff AC 300 Veff AC 600 Veff AC 600 Veff AC 600 Veff AC 600 Veff
Abmessung ca. (mm, BxHxT) 70 x 120 x 25 52 x 106 x 25 (außer spitzzulaufender Teil) 60 x 100 x 26 73 x 130 x 30 81 x 128 x 36 73 x 130 x 30 61 x 111 x 43
Gewicht ca. 230 g 170 g 160 g 240 g 260 g 170 g 950 g
